Cockpit : Instruments d'étude SMITHS (Années 70)

Merci aux nombreux contributeurs actifs sur cette rubrique, autant pour les pièces,

les photos que les autorisations.



3 pièces rares à suivre en photos.

Il s'agit de 3 indicateurs (N2 - N1 - AREA) Concorde d'étude de l'équipementier SMITHS.

Ces pièces datent des années 70.

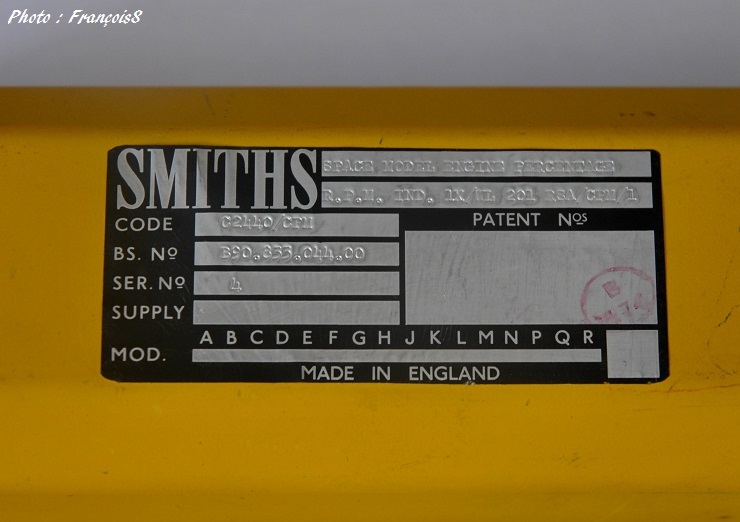

Indicateurs SMITHS

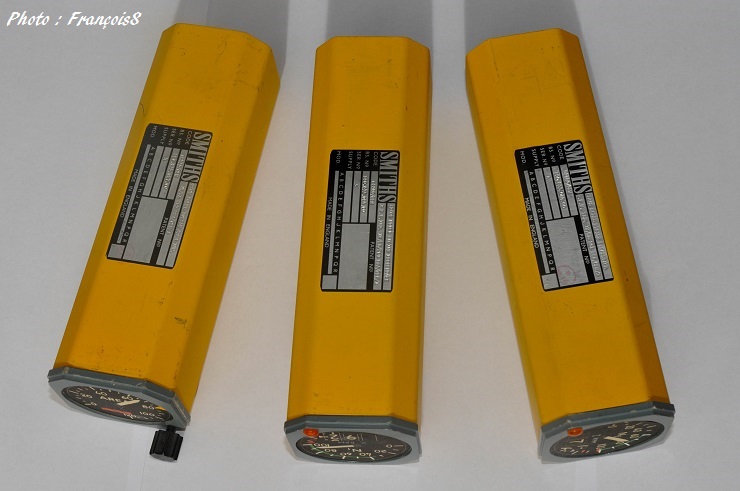

Les boîtiers (connecteurs aussi) sont déjà au format des instruments Concorde version série pour quelques essais d'intégration.



Indicateurs SMITHS



La couleur jaune différencie immédiatement ces instruments des autres instruments (couleur grise) possiblement opérationnels.

Les instruments disposent bien des molettes et ampoules, par contre on ne trouve strictement rien d'électronique dedans et encore moins des aiguilles ou chiffres mobiles : TOUT EST FACTICE.



Indicateurs SMITHS



Sur la photo suivante, une maquette de cockpit réalisée à l'échelle1 datant des années 70.

Tout est factice dessus mais cela donne déjà un premier aperçu intéressant sur ce qui sera retenu ou remplacé pour les futurs cockpits des Concorde version série.



Indicateurs SMITHS

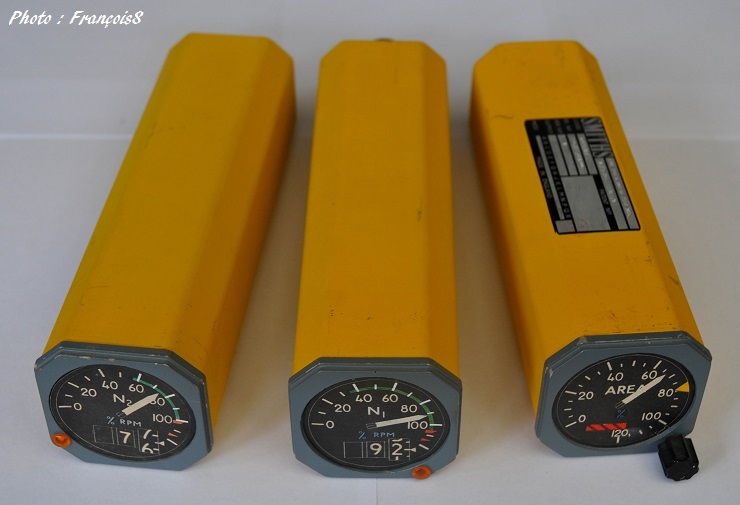

Les 3 indicateurs (N2 - N1 - AREA) en version d'étude



Indicateurs SMITHS

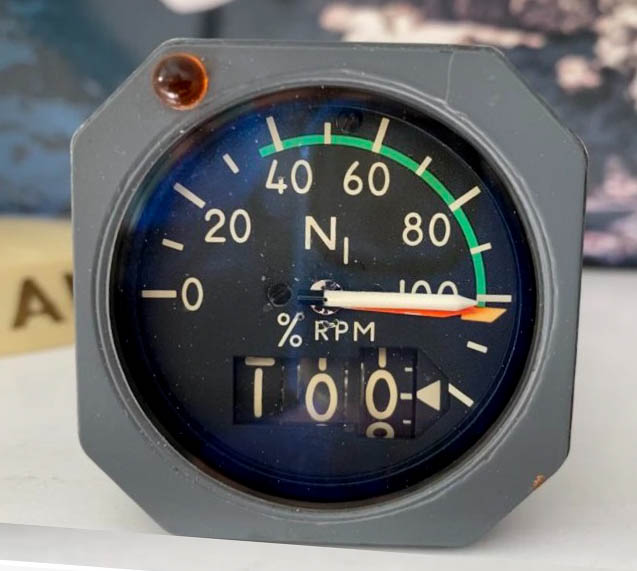

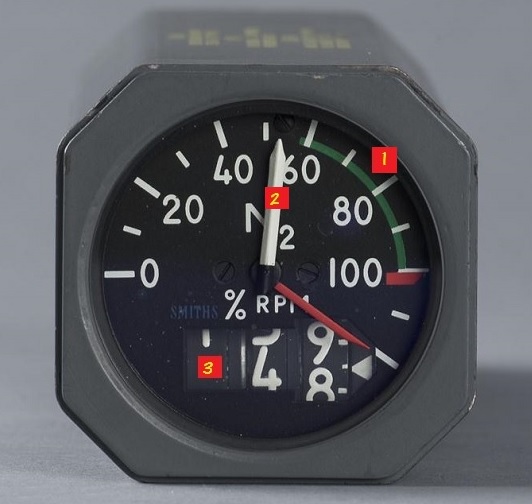

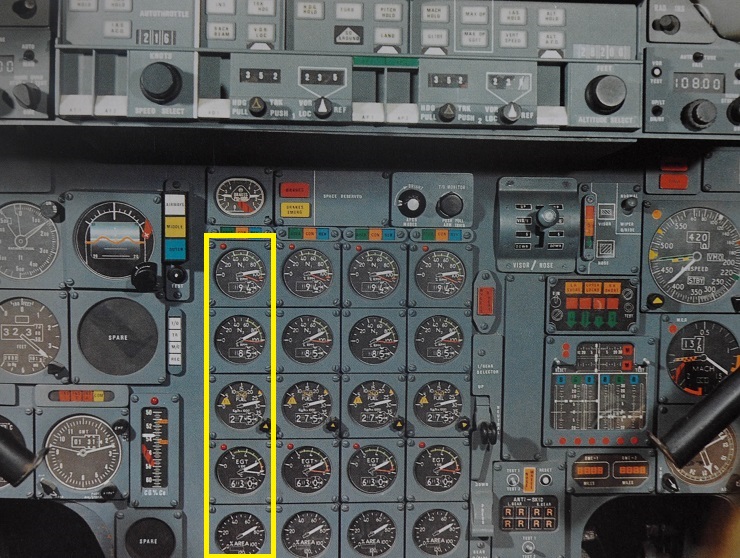

Les "mêmes" dans un cockpit de Concorde

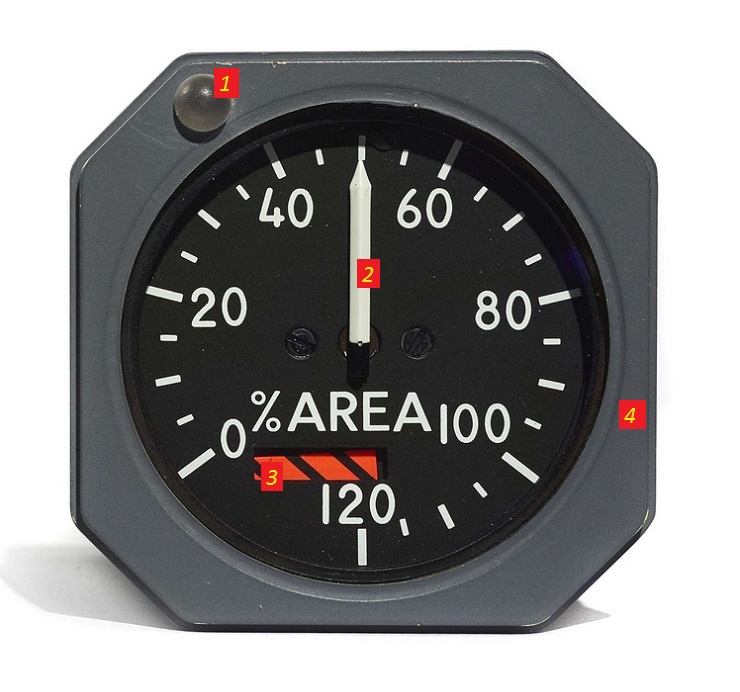

Indicateurs SMITHS Indicateurs SMITHS Indicateur Concorde %AREA

Indicateur N2

Indicateur N1

Indicateur % AREA
