Trains : Ensemble ventilation des freins carbone - (Cooling fan)

Merci aux nombreux contributeurs pour leurs photos et autorisation d'utilisation, et tout particulièrement à Dominique.



Nous parlions dernièrement du contrôle de la température des freins carbone

Voici une suite logique avec le système de ventilation pour justement refroidir les freins carbone des trains principaux du Concorde.



L'ensemble comprend 4 sous-ensembles :

- La grille de protection

- Le ventilateur

- Le moteur électrique actionnant le ventilateur

- L'axe reliant le ventilateur au moteur, ce moteur étant volontairement éloigné des freins qui en action sont à température très élevée. (L'axe sera visible sur le tout dernier schéma de cette page mais non présenté en photos)



Ensemble ventilation des freins carbone - (Cooling fan)

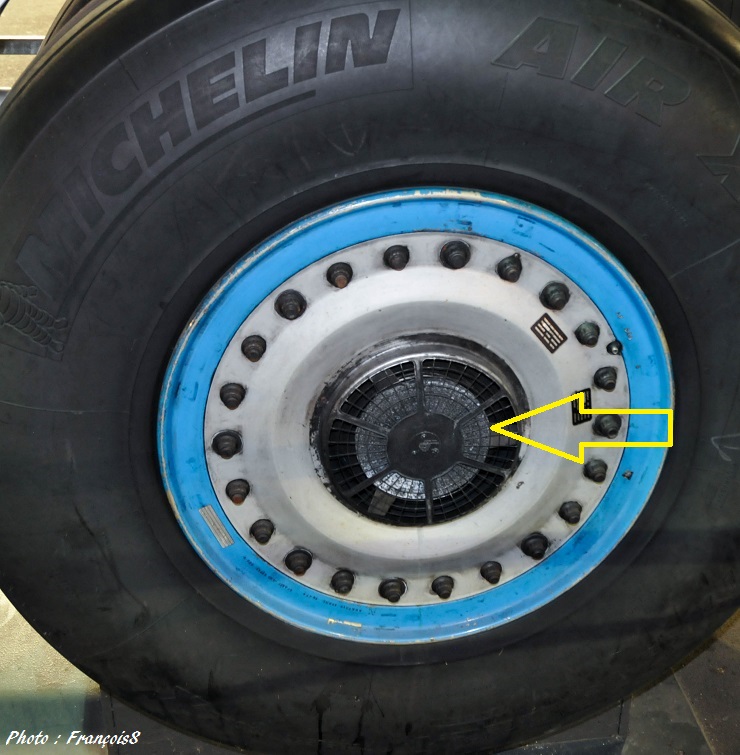

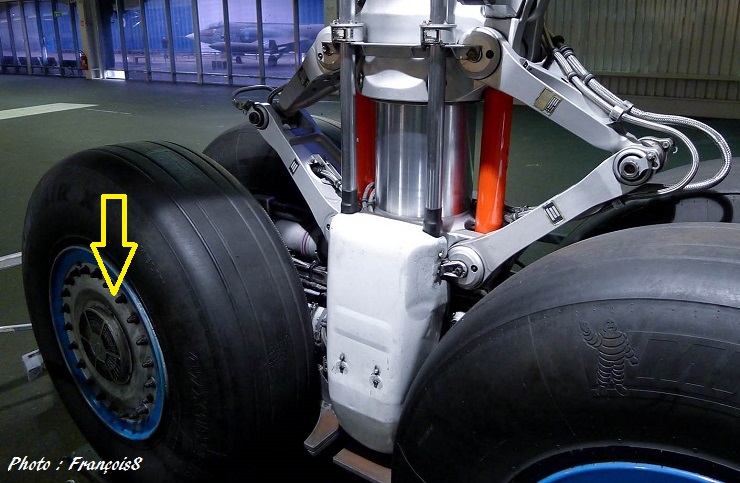

Voici l'emplacement de cet ensemble sur un train principal de Concorde.



Ensemble ventilation des freins carbone - (Cooling fan)



Ensemble ventilation des freins carbone - (Cooling fan)

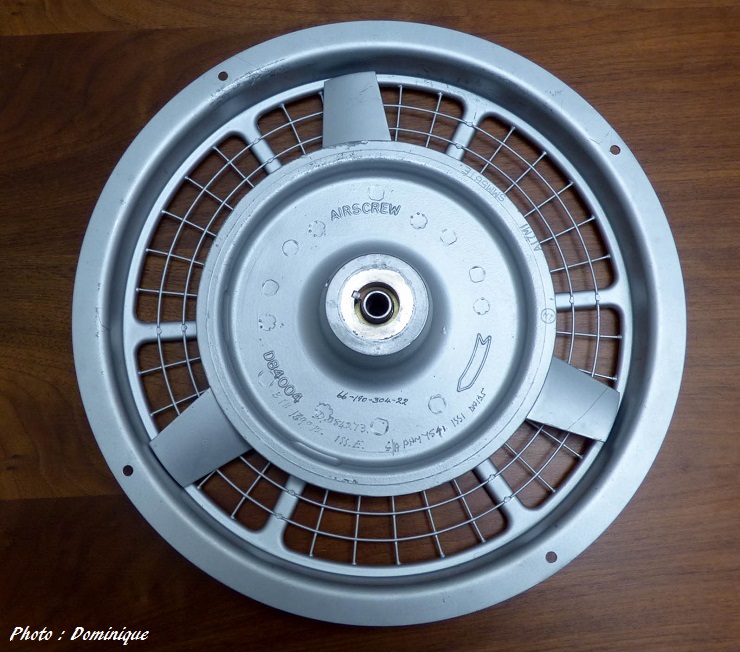

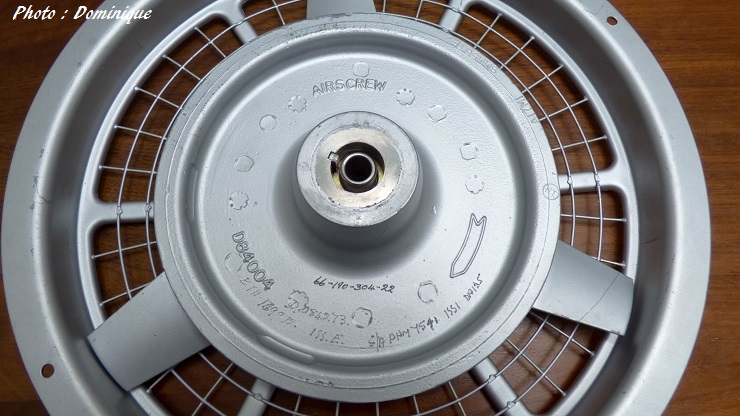

Ensemble ventilateur + grille de protection (côté recto)



Ensemble ventilation des freins carbone - (Cooling fan)

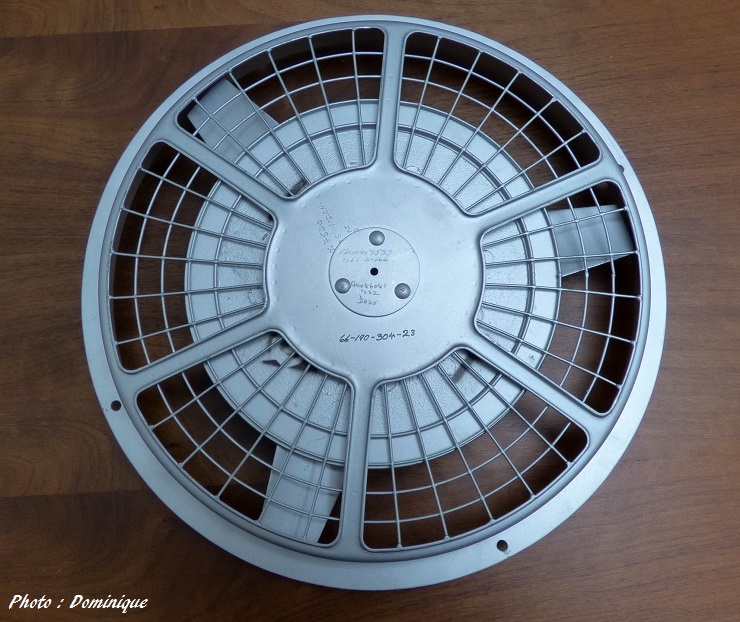

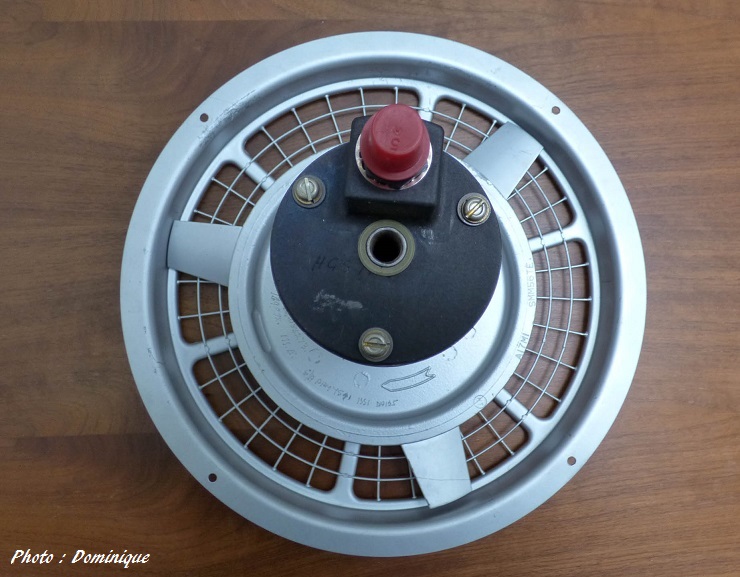

Côté verso

Vous remarquerez que l'ensemble est couleur alu.

En fonctionnement c'est une autre histoire et tout noir à cause des poussières de carbone, revenez à mes toutes premières photos pour comparer.



Ensemble ventilation des freins carbone - (Cooling fan)

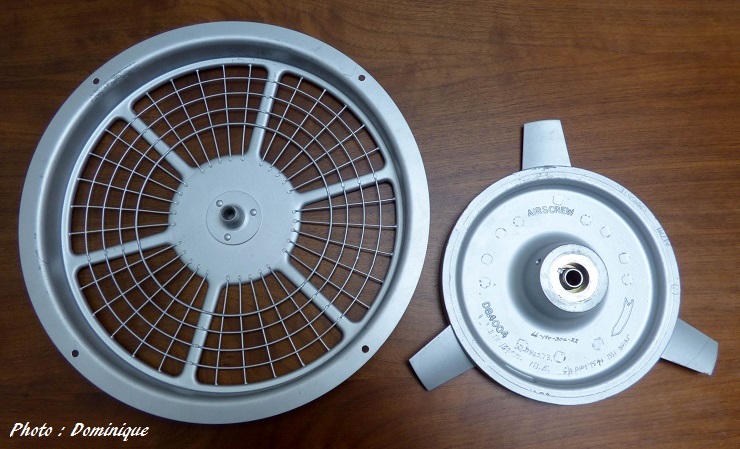

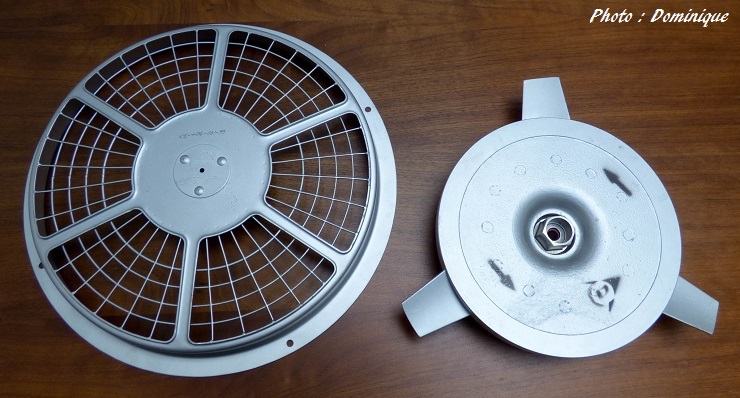

Même chose séparément, recto + verso



Ensemble ventilation des freins carbone - (Cooling fan)



Ensemble ventilation des freins carbone - (Cooling fan)

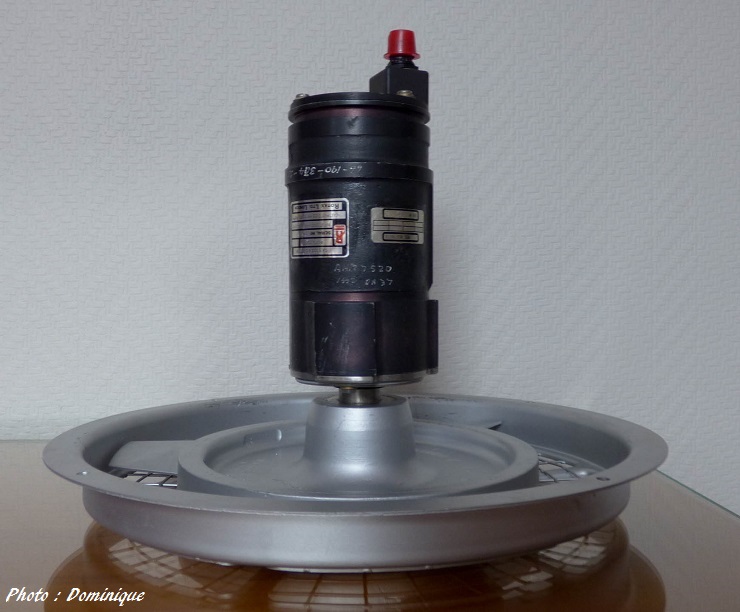

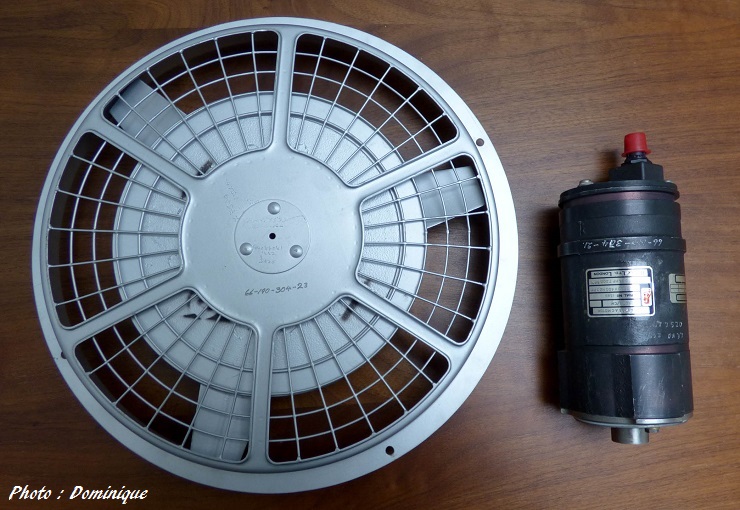

On passe à l'ensemble + le moteur électrique



Ensemble ventilation des freins carbone - (Cooling fan)



Ensemble ventilation des freins carbone - (Cooling fan)



Ensemble ventilation des freins carbone - (Cooling fan)



Ensemble ventilation des freins carbone - (Cooling fan)

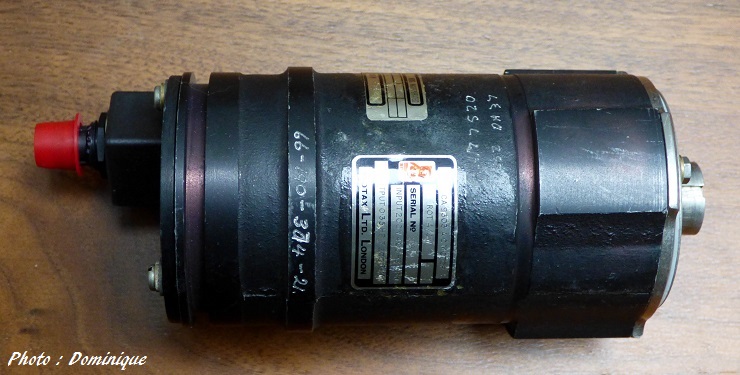

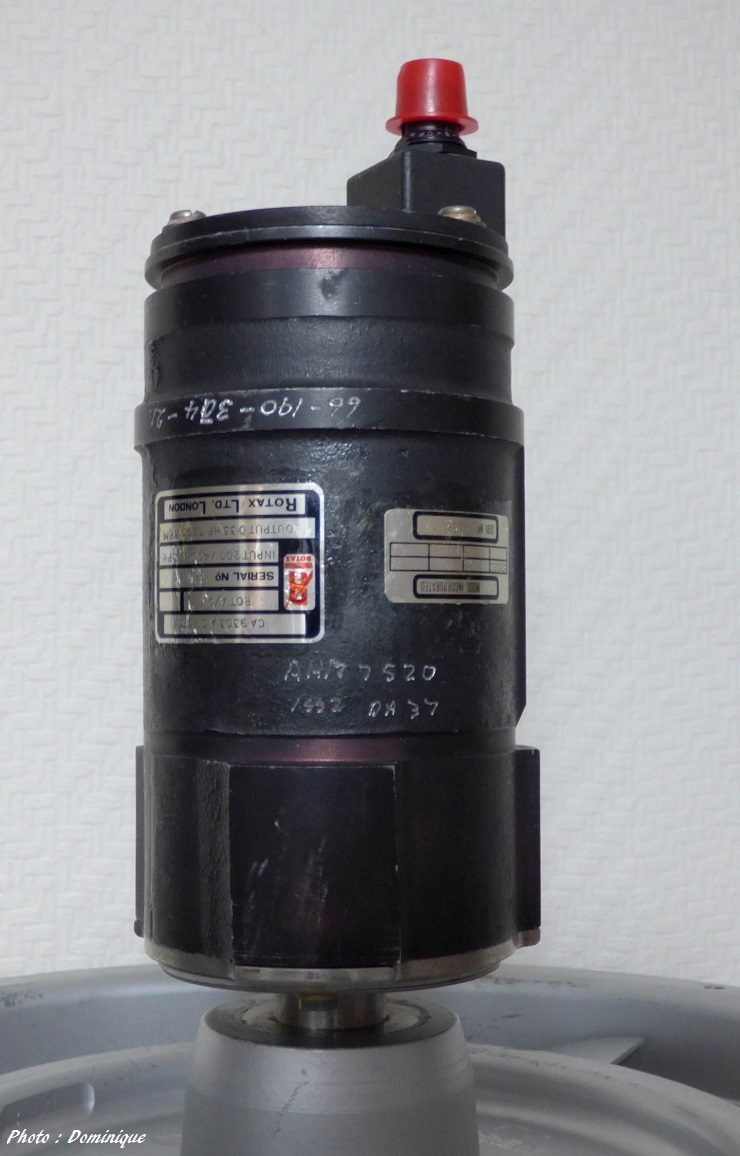

Ou moteur seul



Ensemble ventilation des freins carbone - (Cooling fan)



Ensemble ventilation des freins carbone - (Cooling fan)

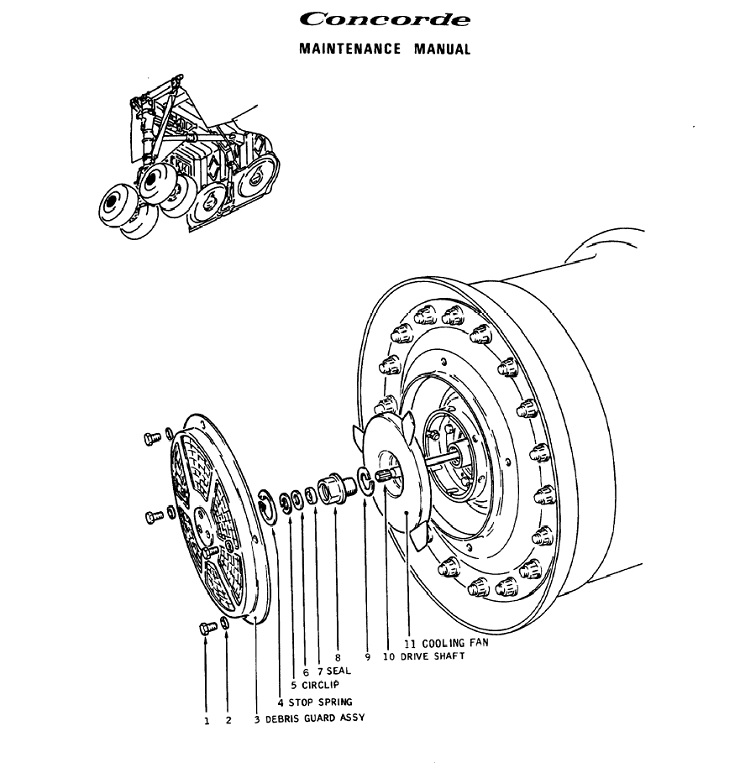

Pour les mordus de technique, vous trouverez un schéma de l'ensemble dans le MM 32-47-12 (Figure 401)



Ensemble ventilation des freins carbone - (Cooling fan)



Une nouvelle fois, tous mes remerciements à Dominique pour ses jolies photos envoyées et autorisation d'utilisation.



Ensemble ventilation des freins carbone - (Cooling fan)



François

28/10/2021
