Indicateur N2



Indicateur N2

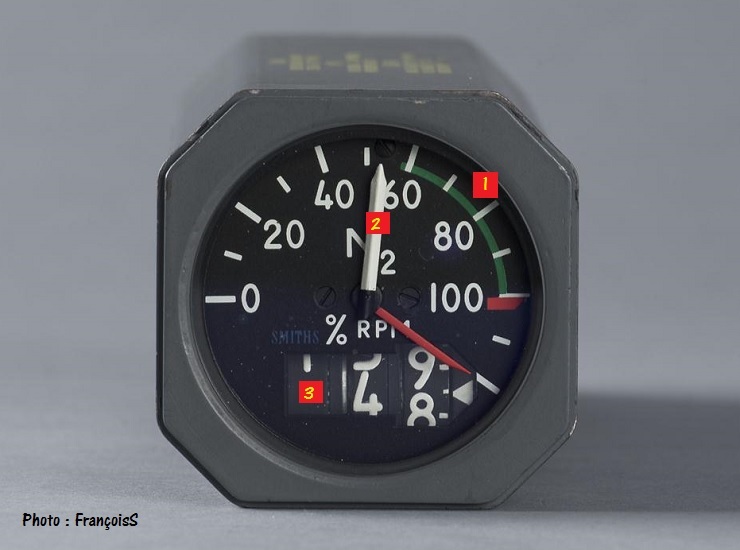

Descriptif rapide :



1 - Secteur vert de fonctionnement normal.

2 - Aiguille principale.

3 - Compteur digital.



L'indicateur N2 renseigne sur la vitesse de rotation (%) de l'ensemble tournant H.P.

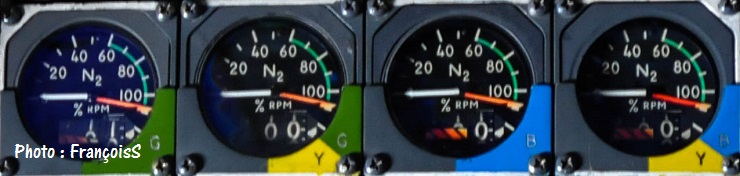

110% de N2 est la valeur maximale autorisée, que l'on utilise dans quelques sitiations exceptionnelles avec Concorde. Un drapeau rouge apparait en cas de perte d'alimentation. On trouve cet indicateur ( X4) pour chaque réacteur sur le panel central.



N2 Concorde

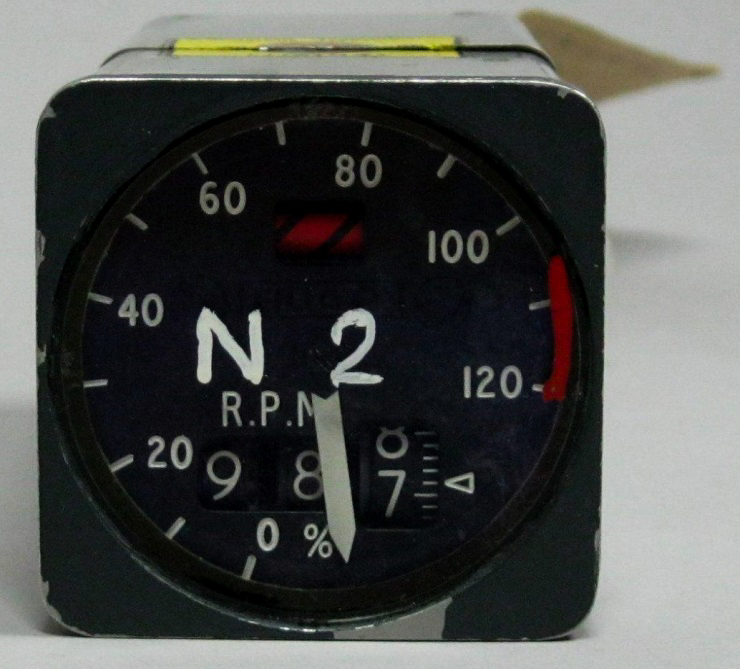

On termine sur la toute première version de l'indicateur N2, celui utilisé sur le Concorde Prototype

G-BSST 002 britannique.

Type numéro 7802-61000.

Numéro de série 10 5/68.

Code 66-266-180-01.



N2 Concorde

Photo : source http://www.drouot-morand.com
