Indicateur N1



Indicateur N1

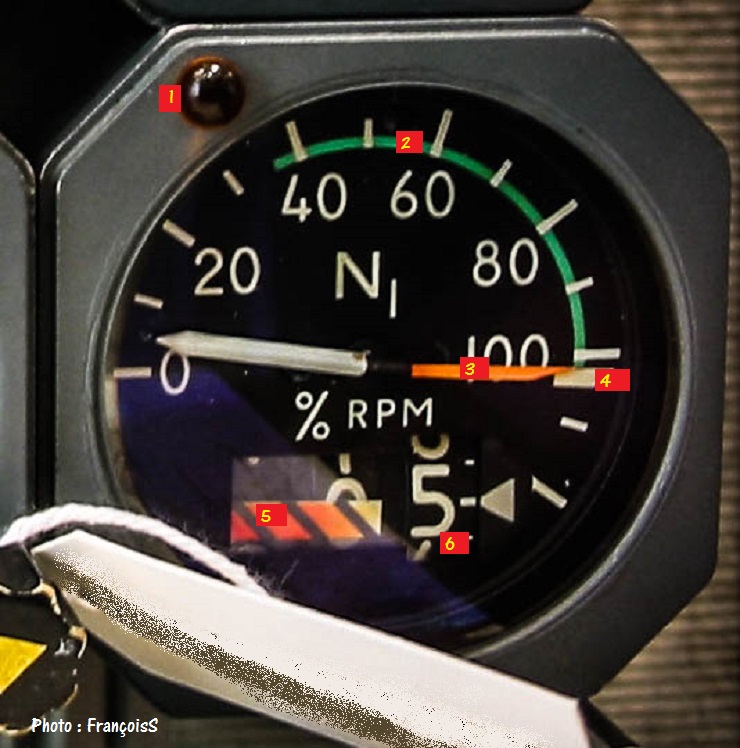

Descriptif rapide :



1 - Voyant ambre  + gong sur panneau central d’alarme : Allumé indique que suite à une modification de géométrie de l’entrée d’air, la variation automatique N1 n’a pas fonctionné et l’ensemble propulseur ne fonctionne pas à son efficacité maximale.

2 - Secteur vert de fonctionnement normal.

3 - Aiguille de dépassement limite

4 - Limite maxi

5 - Drapeau rayé rouge et noir : apparait en cas de perte d’alimentation électrique.

6 - Compteur digital



L'indicateur N1 renseigne sur la vitesse de rotation (%) de l’ensemble tournant B.P. sur une échelle circulaire ainsi qu'un compteur digital.
La valeur maximale autorisée (non continue) est de 108,5%





N1 Concorde





20/12/2016
