Nacelle : Guignol de renvoi (bellcrank)

Merci aux nombreux contributeurs actifs sur cette rubrique, autant pour les pièces,

les photos que les autorisations.

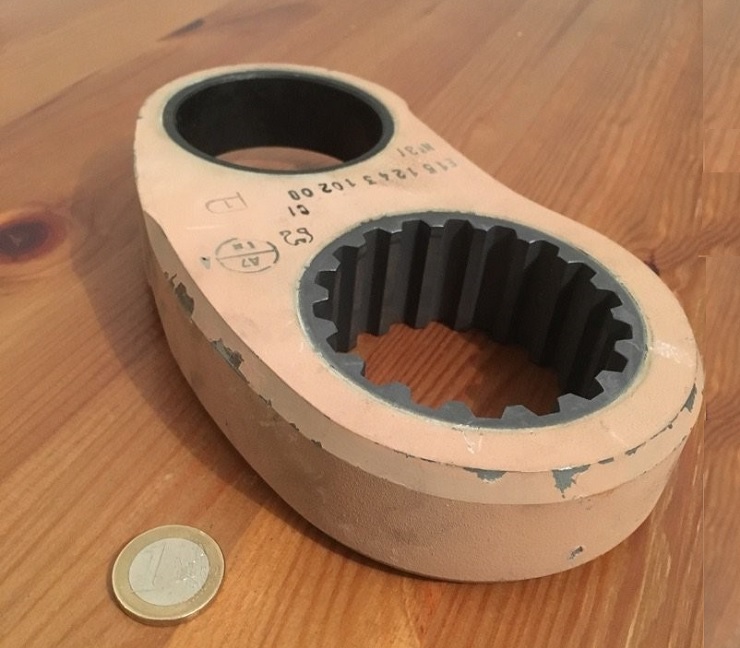

Voici un guignol de renvoi de commande, situé dans l'une des nacelles de l'aile.



Nacelle : Guignol de renvoi (bellcrank)

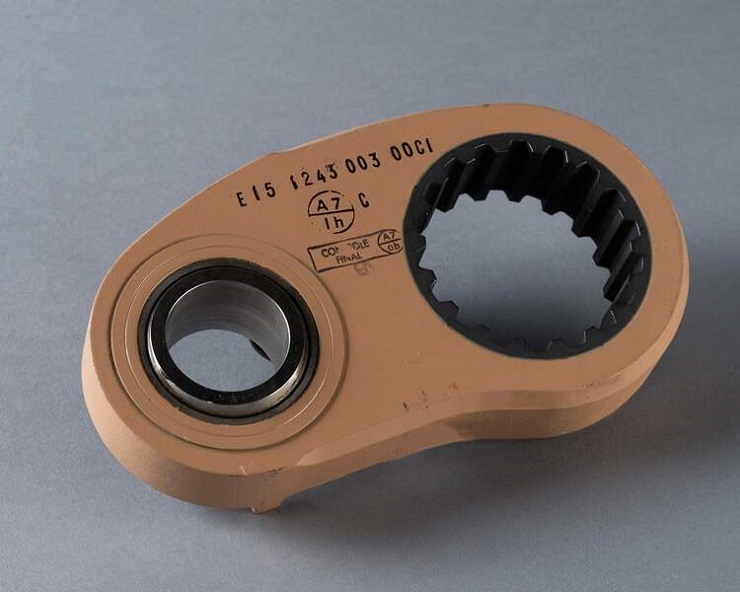

Sur la photo suivante, on voit une rotule en position, la référence entre les 2 pièces diffère très légèrement mais la fonction de cette pièce et l'emplacement restent les mêmes.



Nacelle : Guignol de renvoi (bellcrank)


Pour les mordus de technique, vous trouverez un schéma de cette pièce dans l'IPC 57-48-30 (Figure42)

Ce guignol (2) dont il est question ici est lié via un axe commun avec cet autre guignol (1) traité sur la page suivante



Nacelle : Guignol de renvoi (bellcrank)



Merci à Cédric pour sa contribution.

François

07/12/2021
