Nacelle : Guignol de renvoi (bellcrank)

Merci aux nombreux contributeurs actifs sur cette rubrique, autant pour les pièces,

les photos que les autorisations.

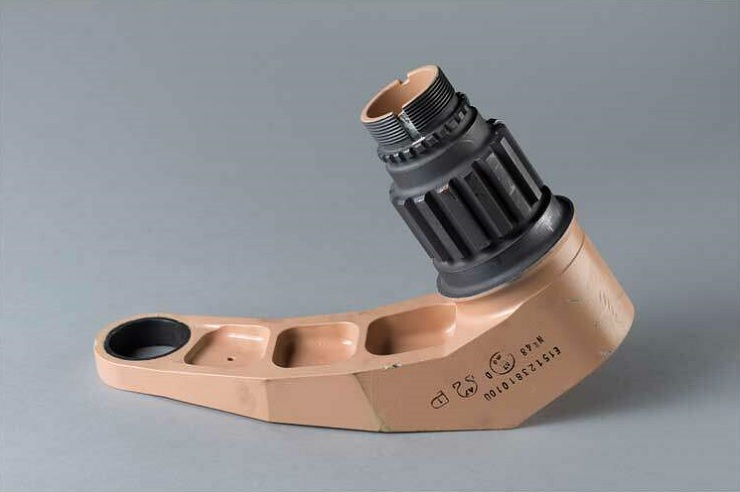

Voici un guignol de renvoi de commande, situé dans l'une des nacelles de l'aile.



Nacelle : Guignol de renvoi (bellcrank)

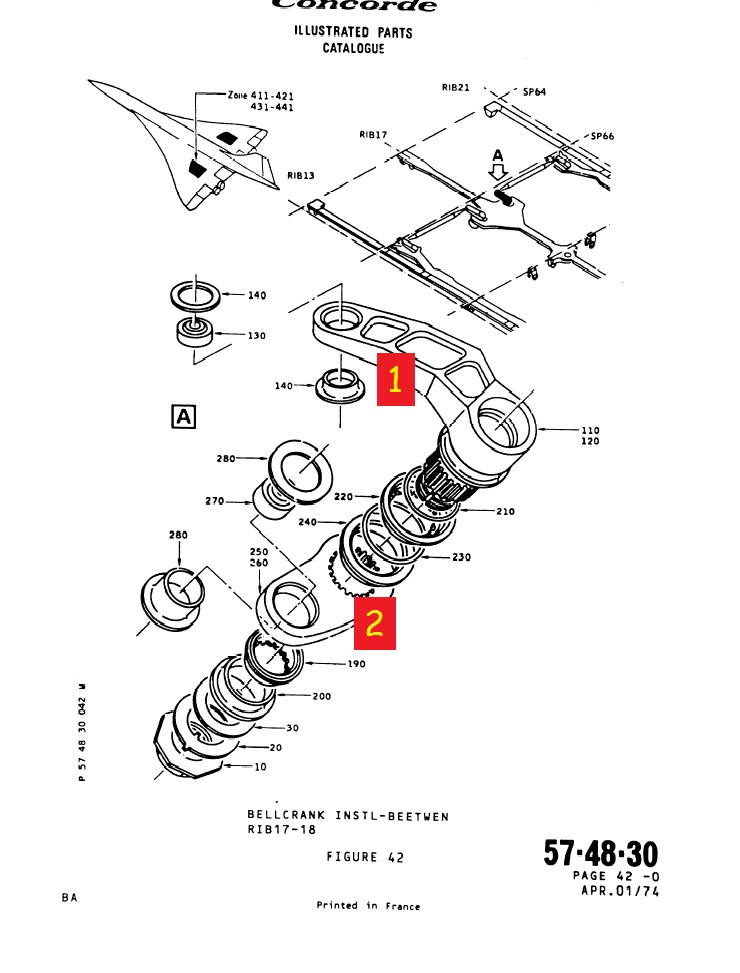

Pour les mordus de technique, vous trouverez un schéma de cette pièce dans l'IPC 57-48-30 (Figure42)

La référence inscrite sur la pièce se terminant par 100, elle se situe donc côté gauche.

Cette pièce possède son symétrique dans l'autre nacelle, voir sur le schéma qui suit.

Ce guignol (1) dont il est question ici est lié via un axe commun avec cet autre guignol (2) traité sur la page suivante



Nacelle : Guignol de renvoi (bellcrank)



François

07/12/2021
