Réservoir : Conduite de Transfert Trim (Piping Trim Transfer)

Merci aux nombreux contributeurs pour leurs photos et autorisation d'utilisation, et tout particulièrement à Dominique.



Réservoir : Conduite de Transfert Trim (Piping Trim Transfer)

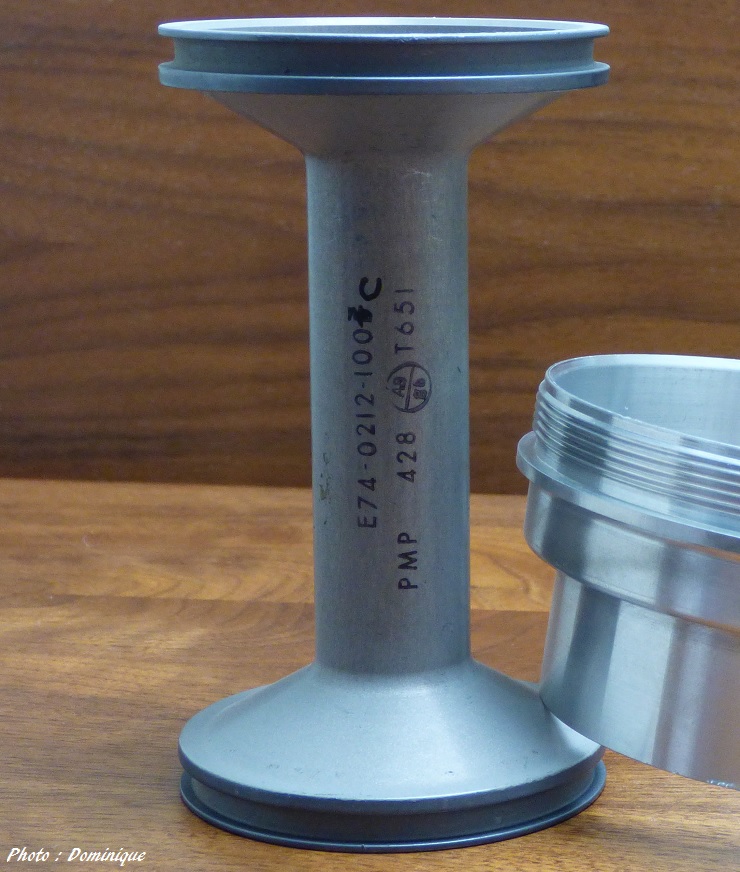

Notre pièce du jour en photo se trouve à l'intérieur d'un réservoir, sur une conduite servant aux transferts rapides inter-réservoirs.

Sur le même circuit essence on trouve une crépine qui plonge dans l'un des réservoirs du Concorde.

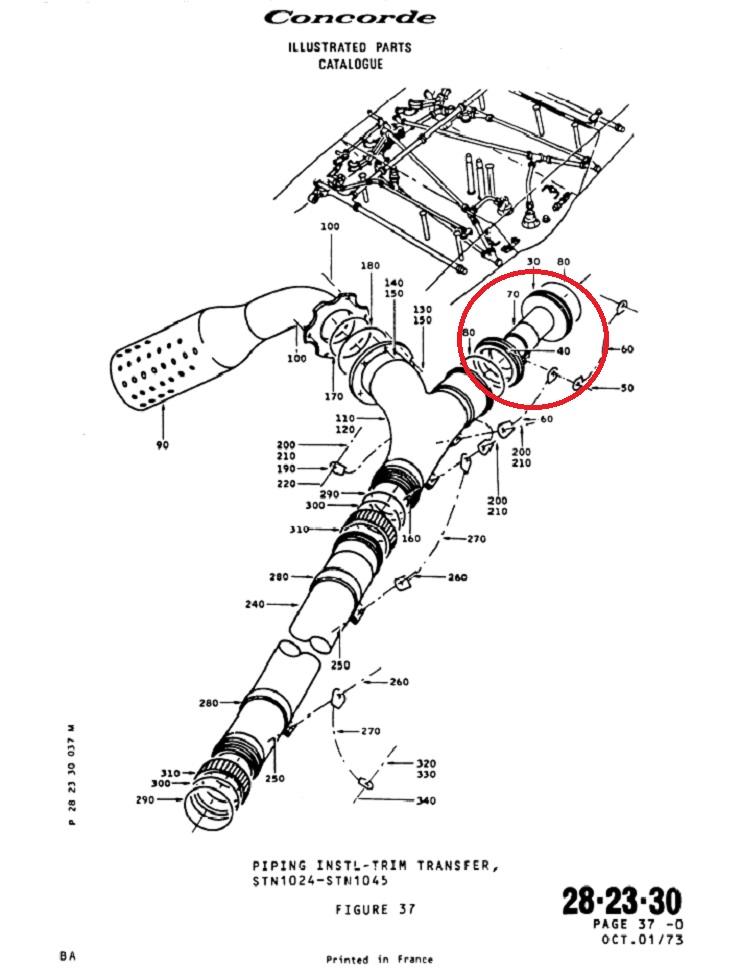

Réservoir : Conduite de Transfert Trim (Piping Trim Transfer) Pour les mordus de technique, vous trouverez un schéma de l'ensemble dans l'IPC 28-23-30 (Figure 37)

Notre pièce en photo est entourée en rouge sur le schéma suivant.



Réservoir : Conduite de Transfert Trim (Piping Trim Transfer)



J'ignore encore si cette pièce sert simplement de support pour du positionnement précis de l'ensemble ou si réellement du kérosène passe aussi dedans.

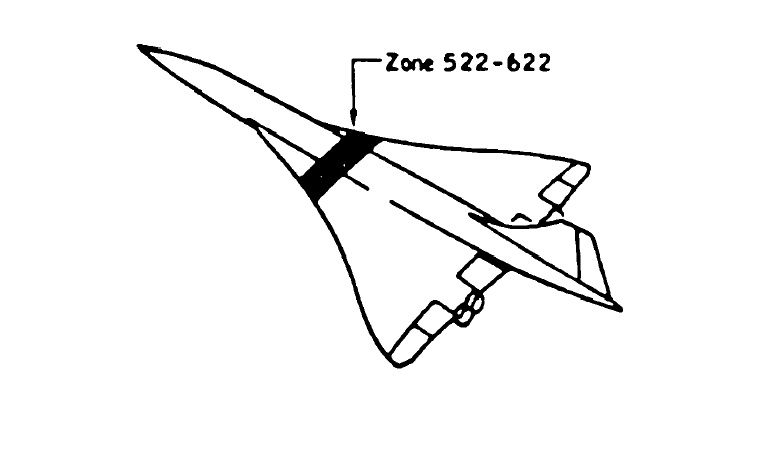

Pour les mordus de technique, vous trouverez un schéma de l'ensemble dans le MM 32-47-12 (Figure 401)

François

29/10/2021
