Merci aux nombreux contributeurs pour leurs photos et autorisation d'utilisation, et tout particulièrement à Cédric et Jacques.

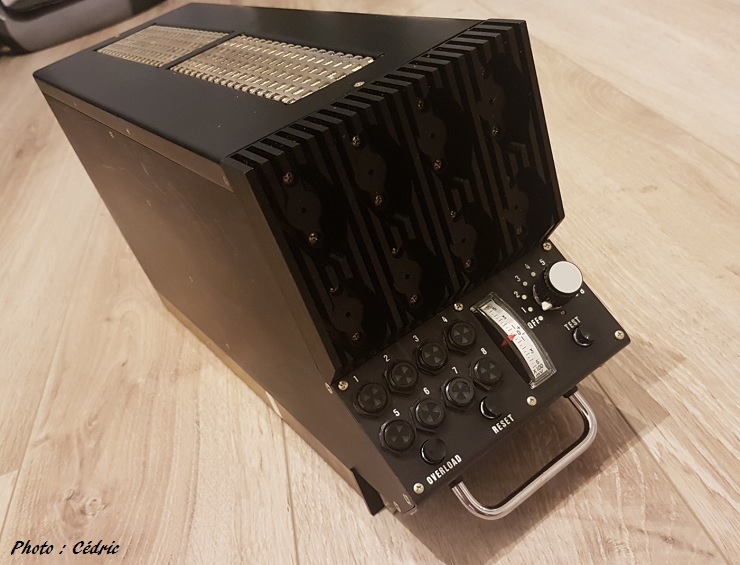

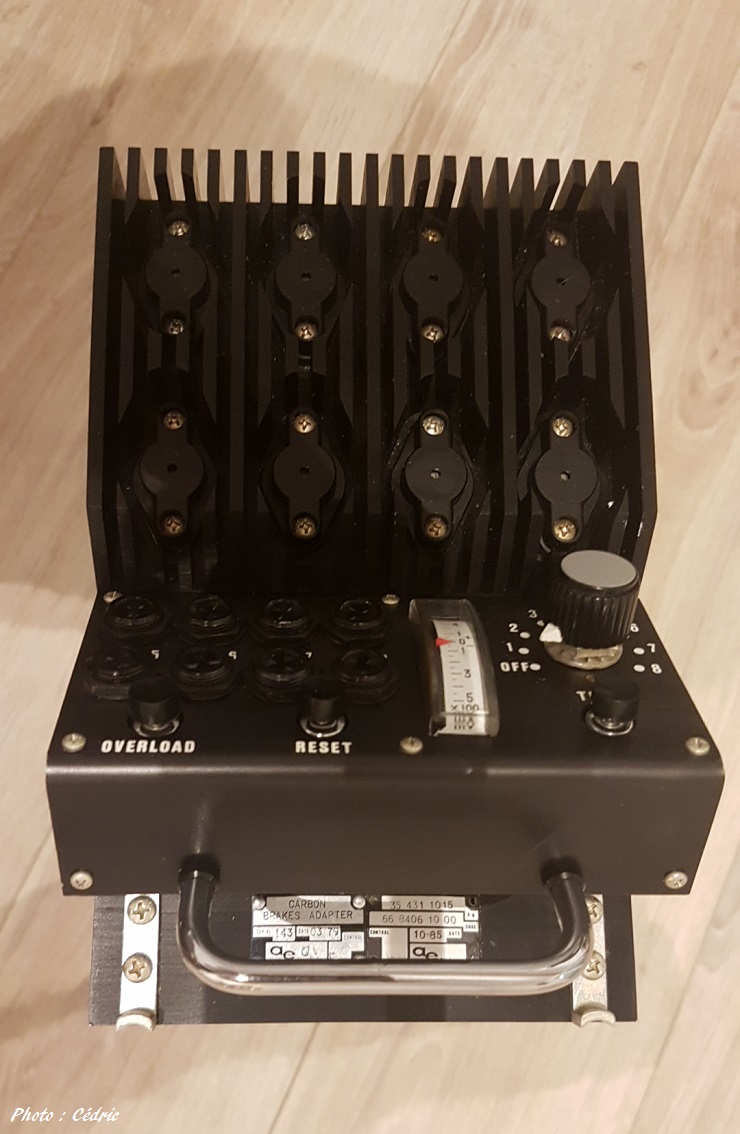

Voici un calculateur de température freins.

Ce calculateur, comme sa fonction l'indique, supervise la température des 8 freins carbone sur les trains principaux.



Calculateur température freins



Calculateur température freins

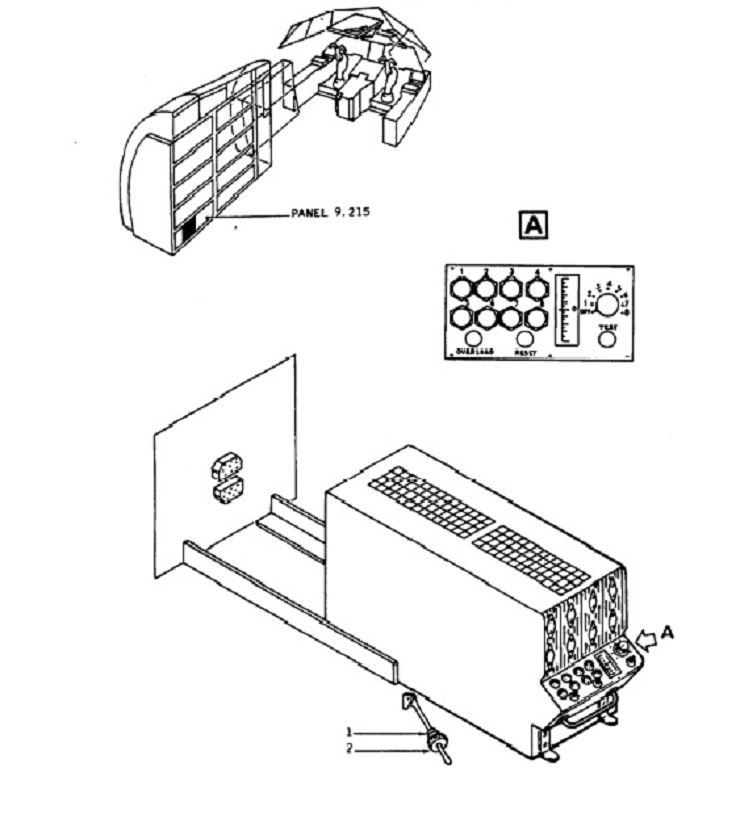

Voici l'emplacement de ce volumineux calculateur dans le cockpit Concorde.



Calculateur température freins

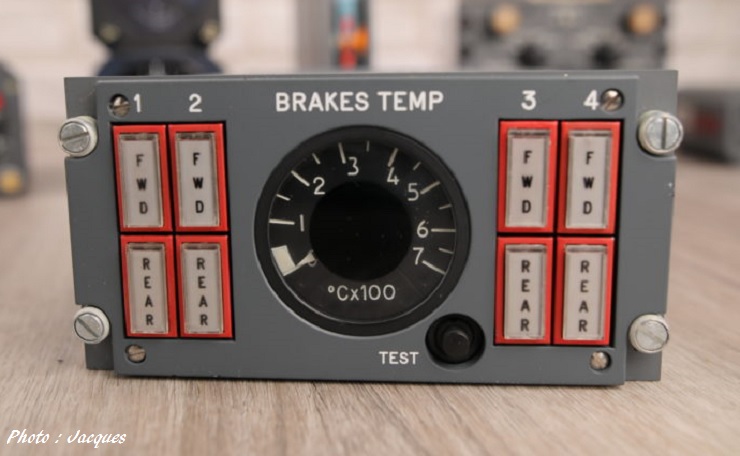

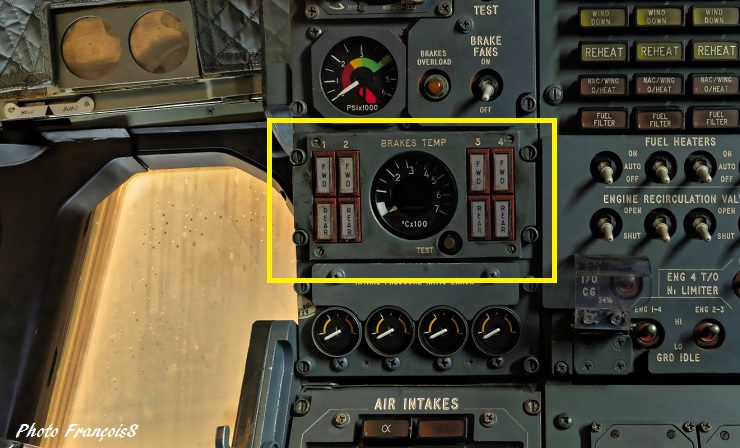

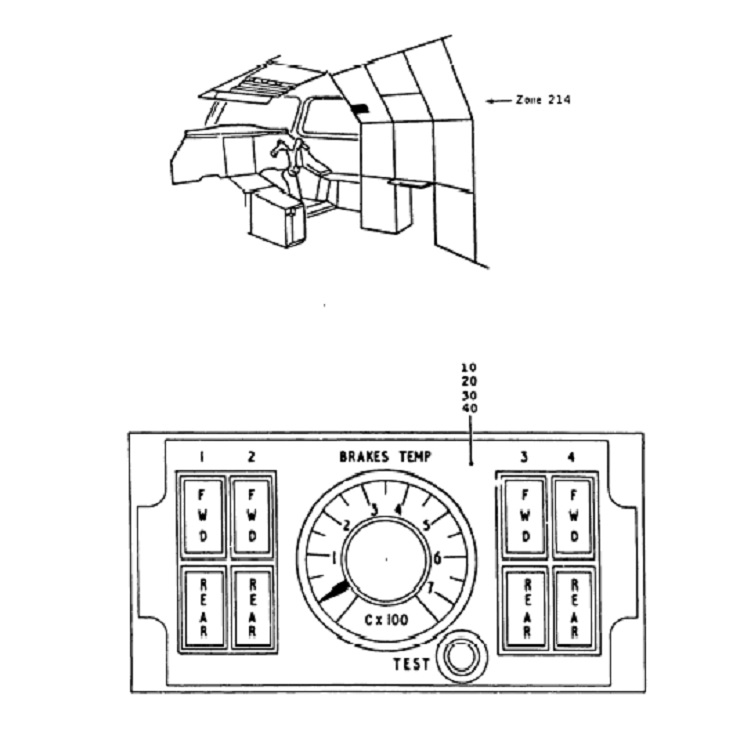

Un indicateur du cockpit directement relié à ce calculateur est le panel : BRAKES TEMP.

Des voyants s'allument en rouge dessus lorsque la température des freins est hors limite.



Calculateur température freins



Calculateur température freins

Photo Source : https://concorde-bvfc.fr/



Calculateur température freins

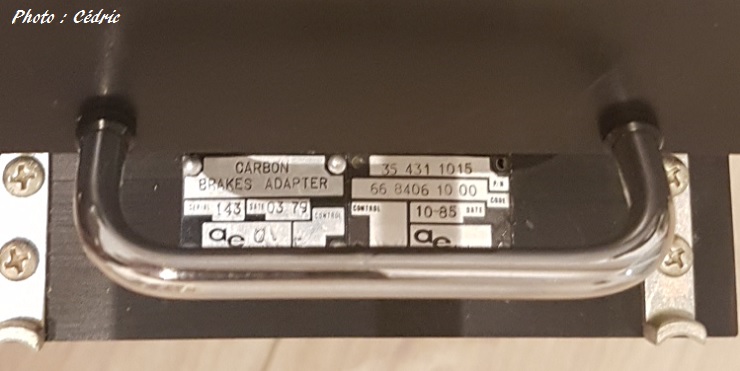

Détail sur le calculateur : un adaptateur pour freins carbone.



Calculateur température freins



Et enfin pour les mordus de technique, vous trouverez un schéma de ce calculateur dans le MM 32-43-53 (page 403)



Remerciements à Cédric pour les photos de ce calculateur et autorisation d'utilisation.

Autre page en rapport direct avec la température des freins.

François

10/10/2021
