Centrifugeuse de poussières - Dust Particule Separator

Merci aux nombreux contributeurs pour leurs photos et autorisation d'utilisation, et tout particulièrement à Catherine.



Centrifugeuse de poussières - Dust Particule Separator

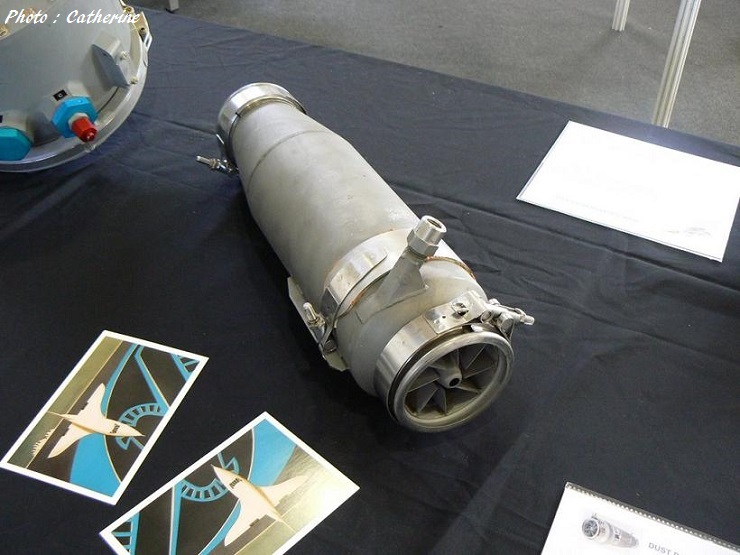

(Photos avec l'autorisation de Catherine)

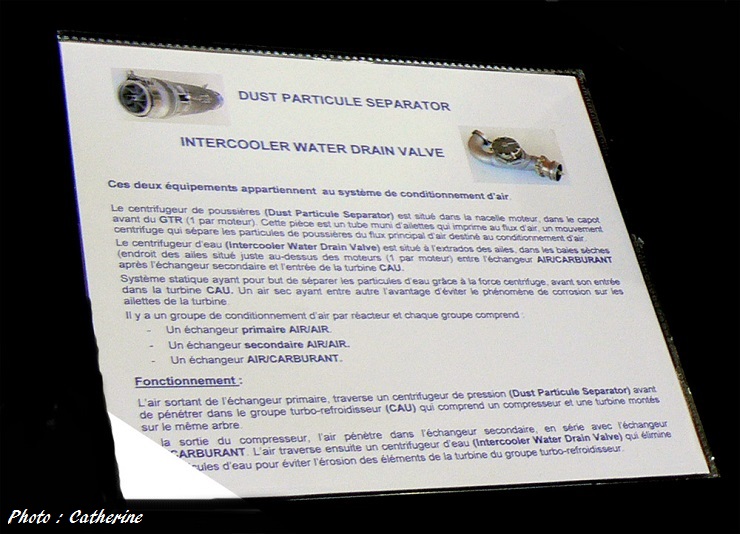

Cette pièce sert au conditionnement d'air et retire les poussières sur l'air prélevé.



Dyson n'a strictement rien inventé de révolutionnaire sur ses aspirateurs, puisque le concept existait déjà sur Concorde et ce depuis les années 60 ! (Rires)


Centrifugeuse de poussières - Dust Particule Separator

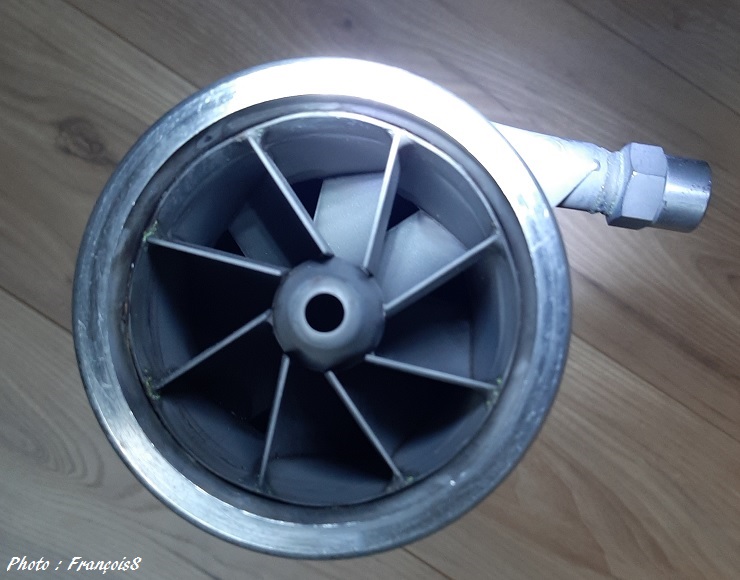

Vue sur la sortie de la centrifugeuse.

Centrifugeuse de poussières - Dust Particule Separator

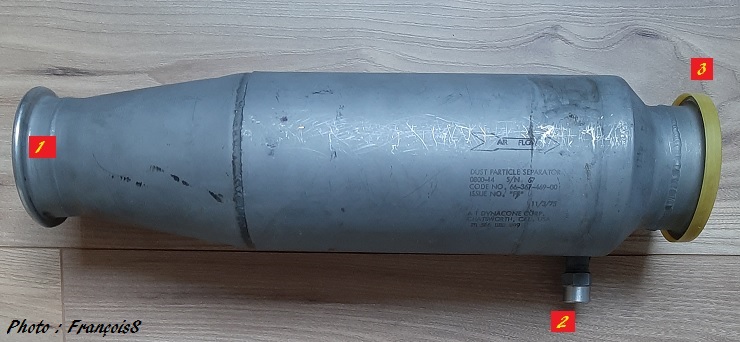

Explications rapides du principe de fonctionnement :

L'air entre à haute pression dans la centrifugeuse par le côté N°1

Les poussières contenues dans l'air par un mouvement tourbillonnaire sont éjectées sur les parois pour converger vers la sortie N°2.

L'air débarrassé de l'immense majorité des poussières sort par le coté N°3



Centrifugeuse de poussières - Dust Particule Separator

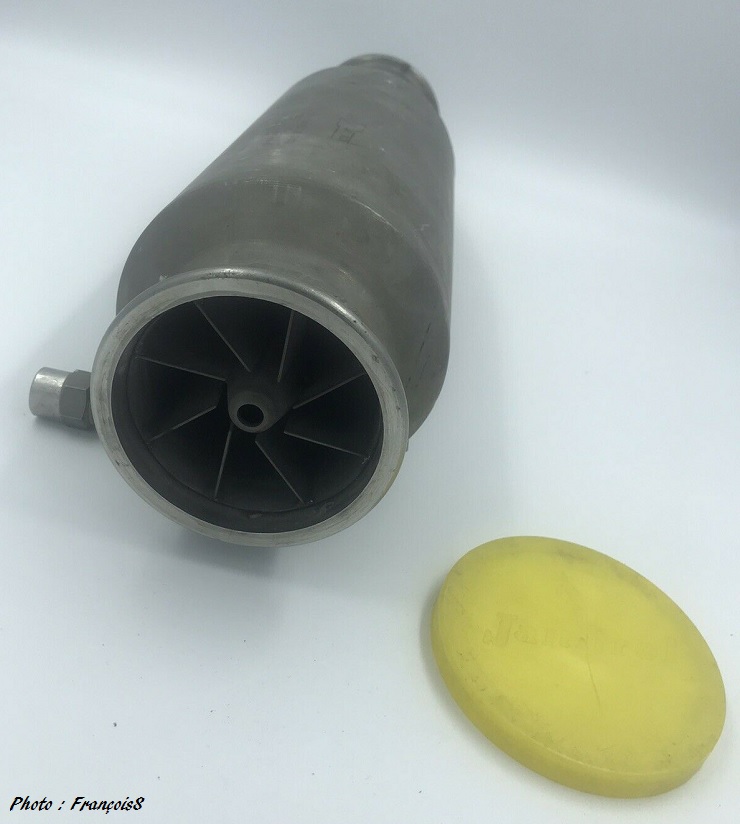

Entrée de la centrifugeuse (Légende N°1)

Centrifugeuse de poussières - Dust Particule Separator

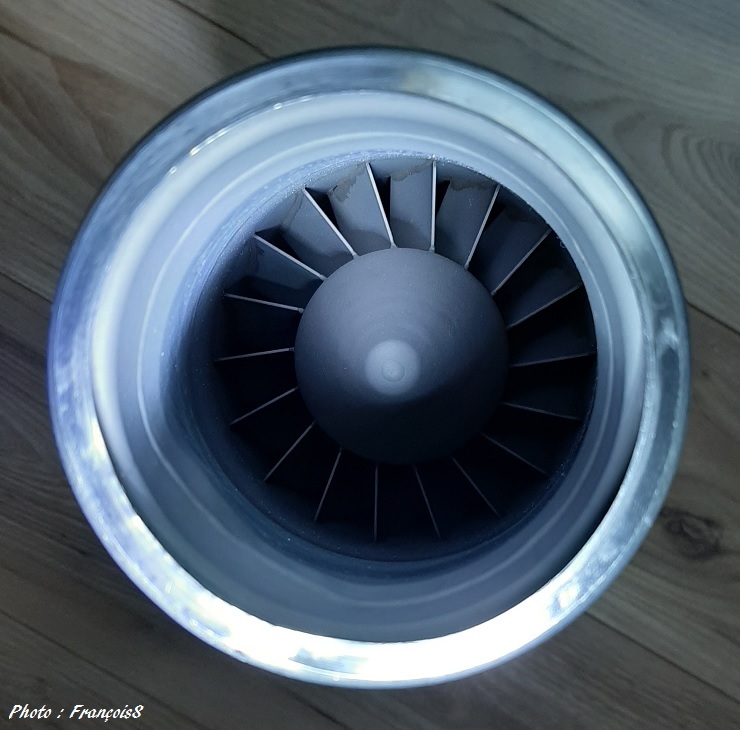

Sortie de la centrifugeuse (Légende N°3)

Centrifugeuse de poussières - Dust Particule Separator


Centrifugeuse de poussières - Dust Particule Separator





Voici l'emplacement de cette pièce dans les ailes/nacelles de Concorde.

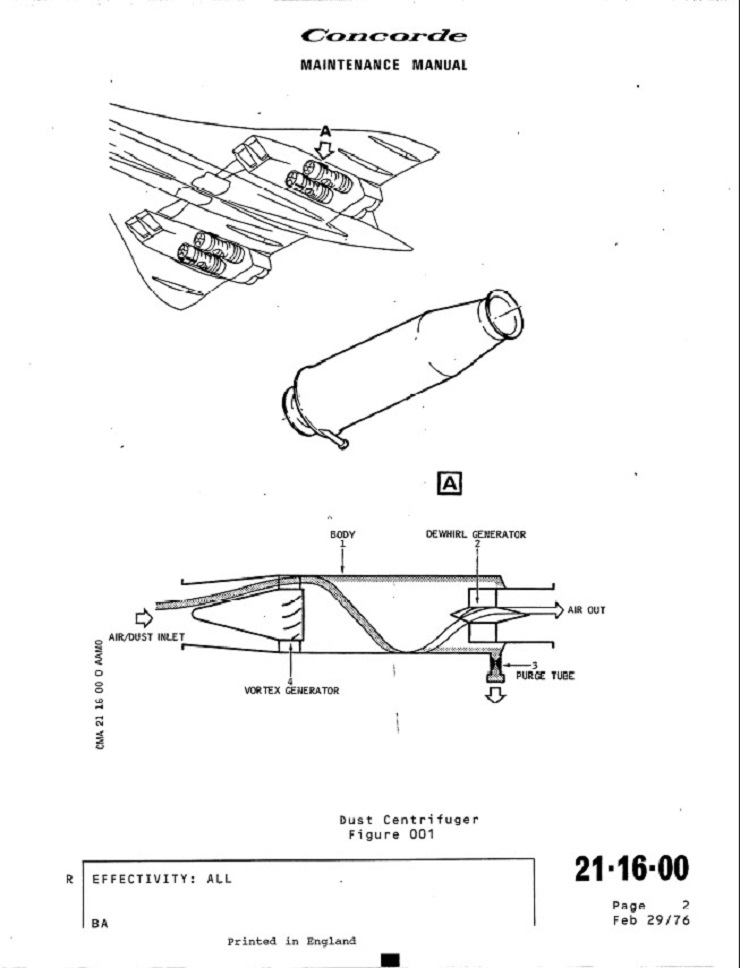

Et enfin pour les mordus de technique, vous trouverez ce schéma dans le MM21-16-00 (page7)



Centrifugeuse de poussières - Dust Particule Separator



Remerciements une nouvelle fois à Catherine pour les photos.

François

12/10/2021
