Fuselage : Vanne de sélection (Selector Valve)

Merci aux nombreux contributeurs actifs sur cette rubrique, autant pour les pièces,

les photos que les autorisations.

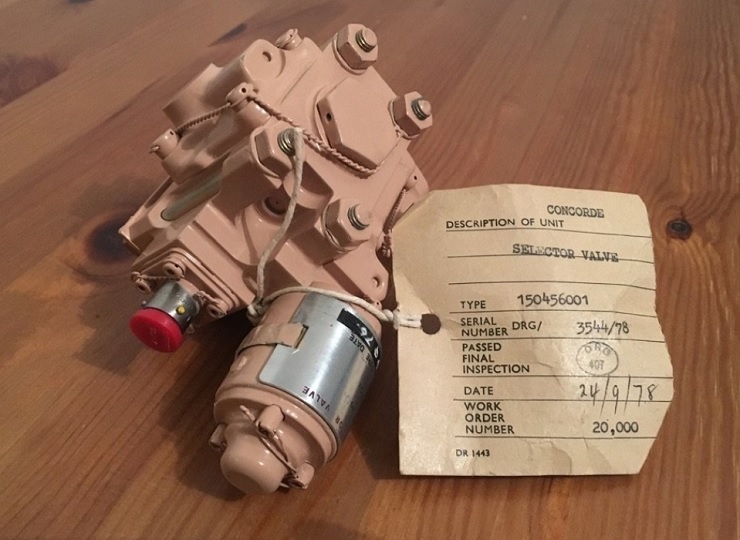

Voici un organe hydraulique que l'on retouve un peu partout dans un Concorde.

La référence 150456001 est en effet assez courante.

Pour faire simple sur la fonction de cette pièce, partout où il besoin de couper, isoler ou ouvrir un circuit hydraulique afin de commander un organe hydraulique derrière (exemple un vérin de trappe de train d'atterrisage) on retrouve ce type de vanne hydraulique. L'organe comprend donc un système électrique de commandes pour ourir ou fermer un circuit hydraulique raccordé dessus.



Boite noire Concorde

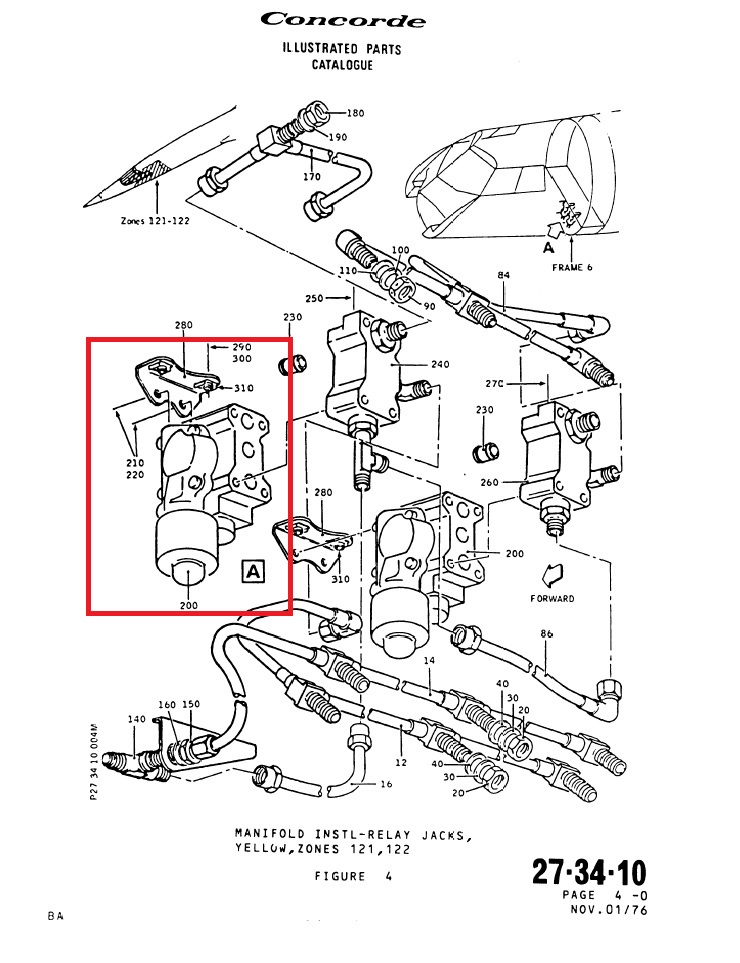

Pour les mordus de technique, vous trouverez un schéma de cette pièce dans l'IPC 37-34-10 (figure 4)
