Merci aux nombreux contributeurs actifs sur cette rubrique, autant pour les pièces,

les photos envoyées que les autorisations.

Remerciements particumièrement à Didier GLEZGO pour ses photos envoyées.



Igniter Reheat



Igniter Reheat



Igniter Reheat



Igniter Reheat



Igniter Reheat



Igniter Reheat



Igniter Reheat

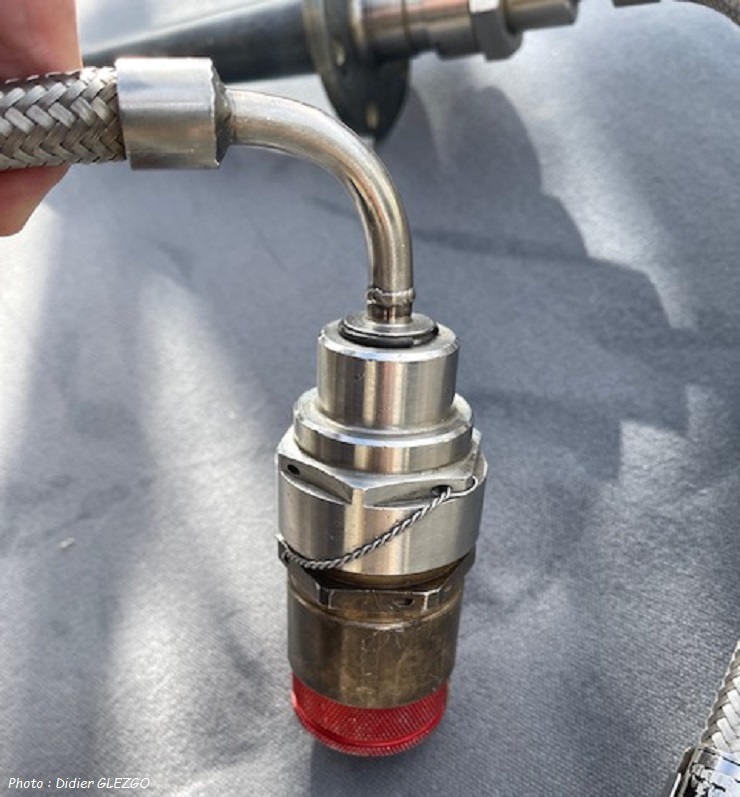

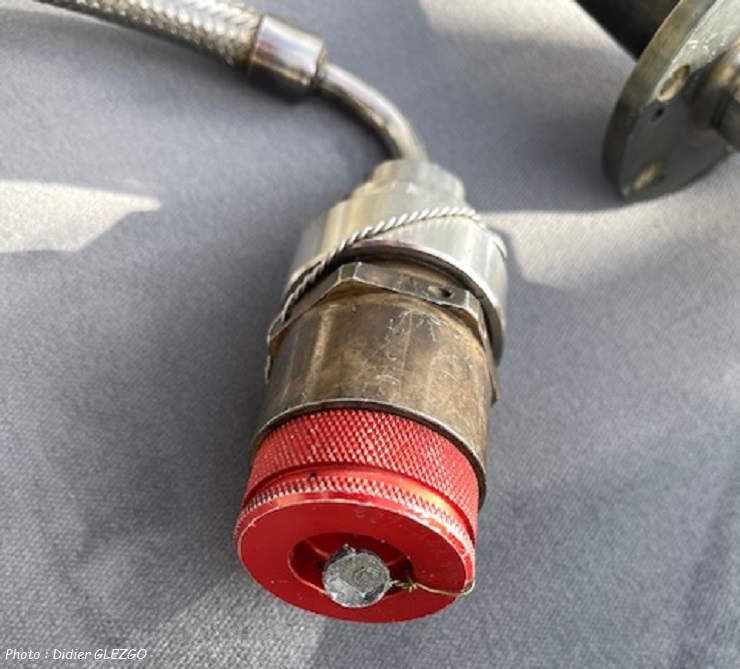

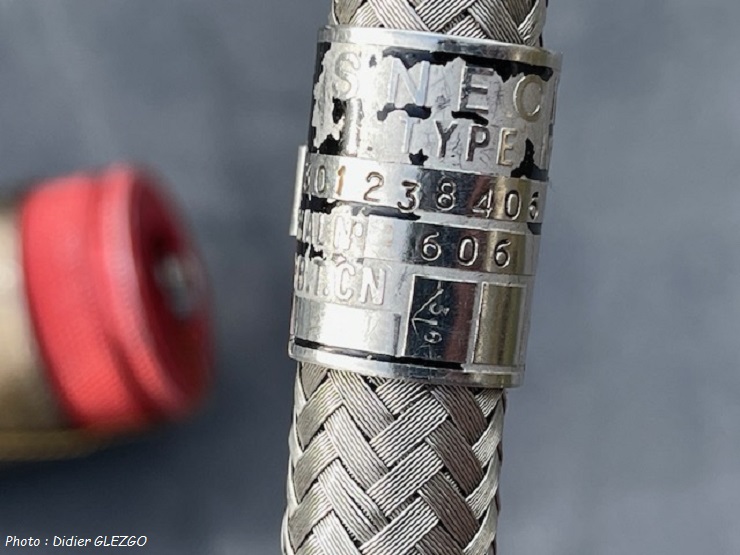

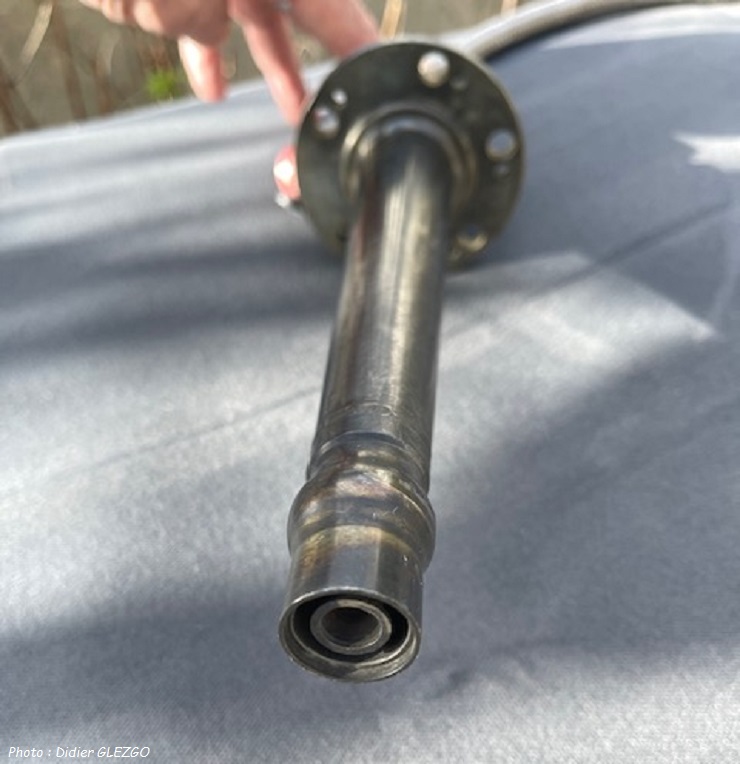

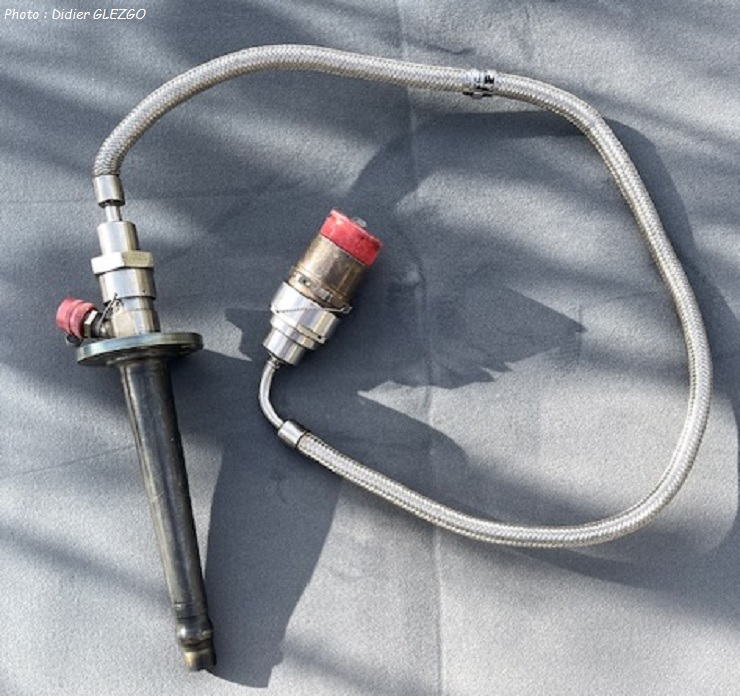

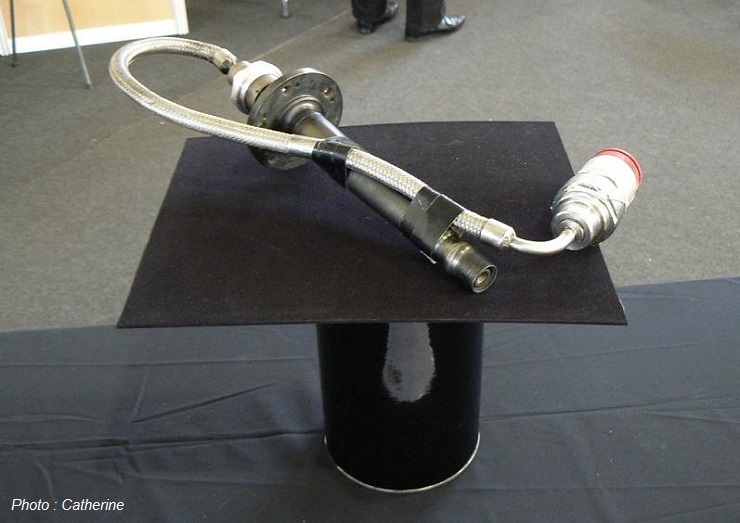

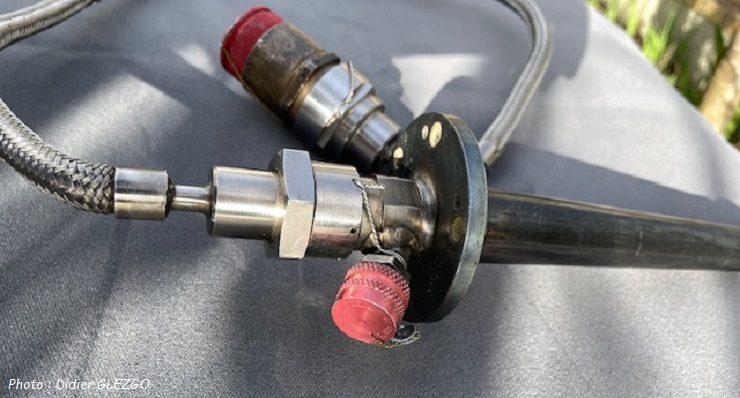

Voici un allumeur réchauffe (Igniter Reheat) de réacteur Olympus 593.

Comme son nom l'indique très clairement, la fonction de cette pièce, via un arc électrique, est de provoquer l'allumage de la réchauffe (post combustion) dans le canal de réchauffe (légende N°7), sur les gouttelettes de kérosène présentes et vaporisées depuis le premier anneau de réchauffe (légende N°6).

Une fois la réchauffe allumée la combustion reste entretenue au niveau des accroches flammes, situés au niveau du 2ème anneau de réchauffe, le premier anneau contenant les injecteurs de kérosène.



9 - Paupières

8 bis - Mécanismes d'ouverture ou fermeture de la section tuyère primaire, via des vérins pneumatiques.

8 - Tuyère primaire en question

7 - Canal de réchauffe

6 - Anneau de réchauffe



SAFRAN



Voici exactement où se trouve positionné cet allumeur réchauffe ( légende N°5 ) sur un Olympus593 de Concorde.



1 - Alimentation Area Jet (AJ)

2 - Primary Nozzle Control (PNC)

3 - Primary Nozzle Trim (PNT)

4 - Prise Alimentation moteur Garret pour essais au sol

5 - Allumeur réchauffe

6 - Boîte H.E. allumeur réchauffe



Olympus593 de SD au MAE



Un grand merci à l'équipe AAMA (Association des Amis du Musée de l'Air) pour ses photos transmises, détaillant à merveille les réacteurs Olympus 593.

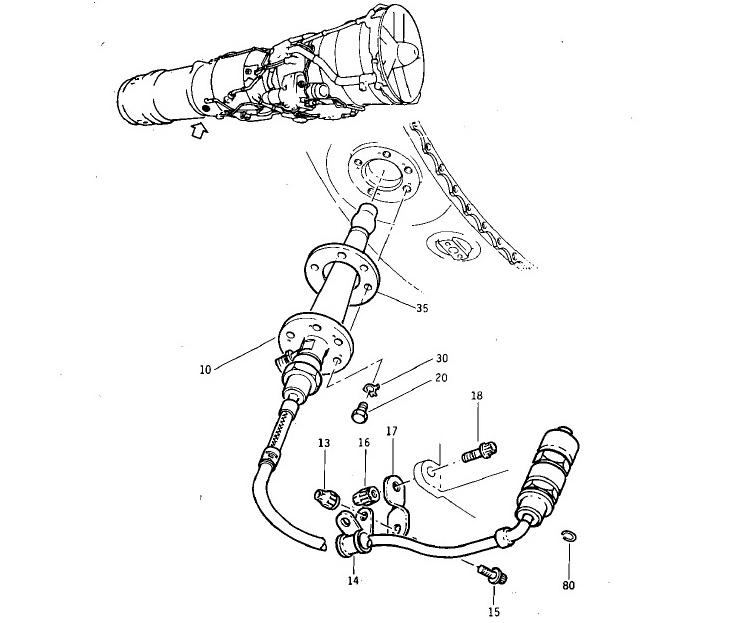

Pour les mordus de technique, jetez-vous sur l'IPC 74-22-01 figure 1



Igniter Reheat


Sur cette autre page vous trouverez quelques explications techniques sur l'Olympus593.

François

15/12/2020
