Identification des pièces Concorde

Retour sommaire identification des pièces - Pièce précédente - Pièce suivante

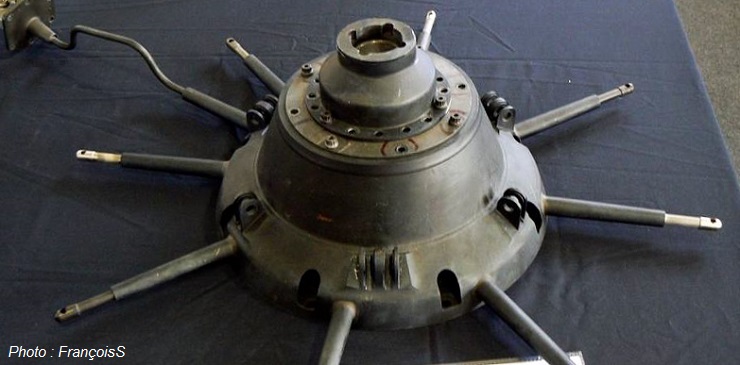

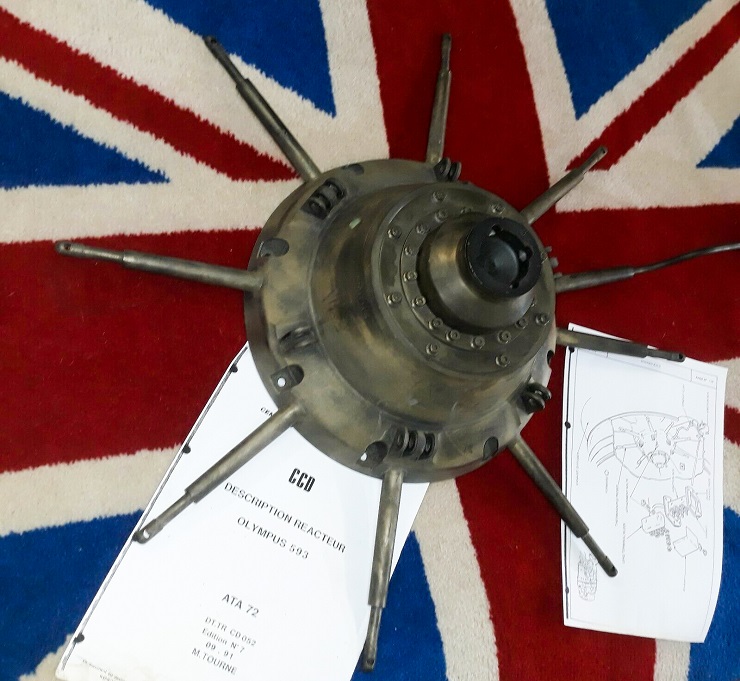

Thermocouple

Merci aux nombreux contributeurs pour leurs photos et autorisation d'utilisation.

Un merci tout particulier à Gilbert, pour ses explications et savoir faire irremplaçables sur le sujet.

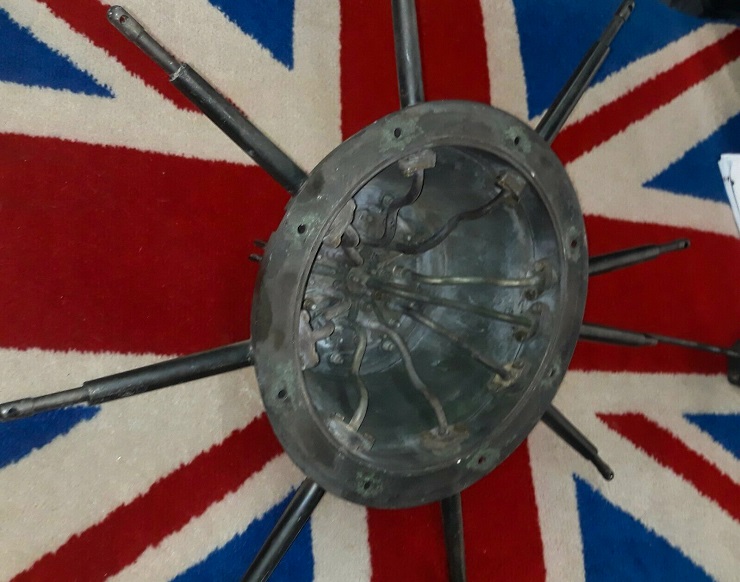

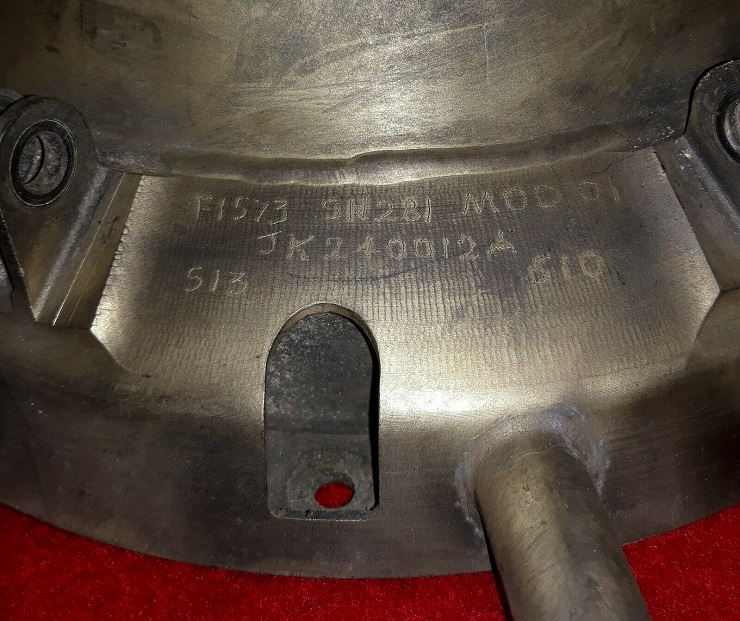

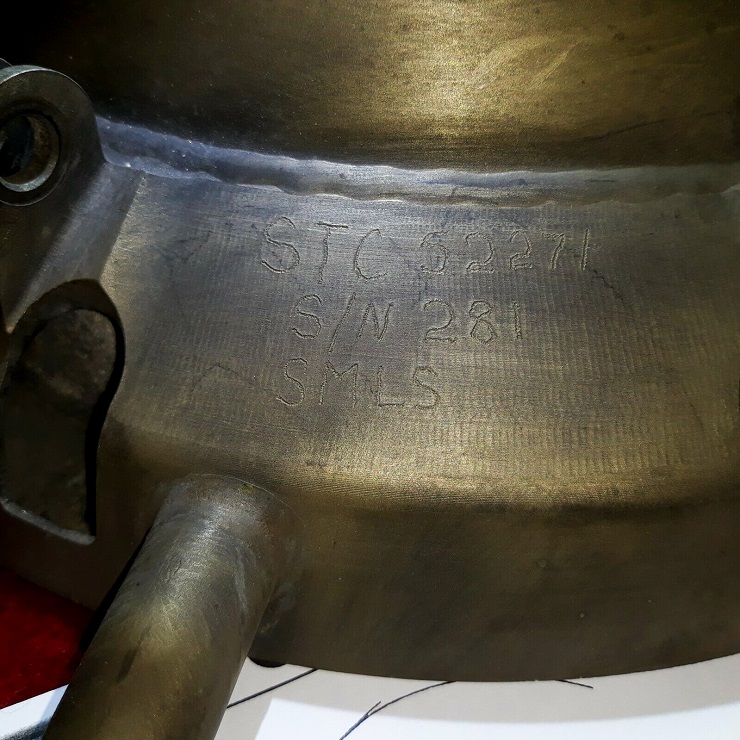

Quand on regarde à l'intérieur de cet ensemble thermocouple c'est presque vide, et pourtant l'ensemble des tubes permettent des relevés thermiques très précis par mesures des variations de courant électrique.





Ce phénomène thermocouple est en relation avec les trois effets thermoélectriques dans les métaux :

- Effet Seebeck

- Effet Peltier

- Effet Thomson

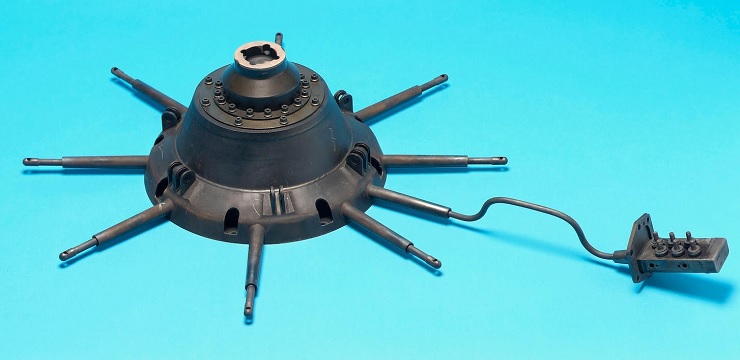

Les mesures sont renvoyées sur un boîtier unique de raccordement (à l'abri des chaleurs extrêmes), et visible sur la toute première photo, dans le coin en haut à gauche.

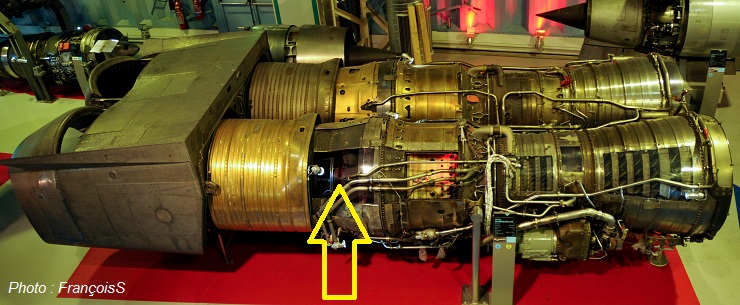

Voici maintenant où se situe cet ensemble thermocouple, dans un réacteur Olympus 593 de Concorde

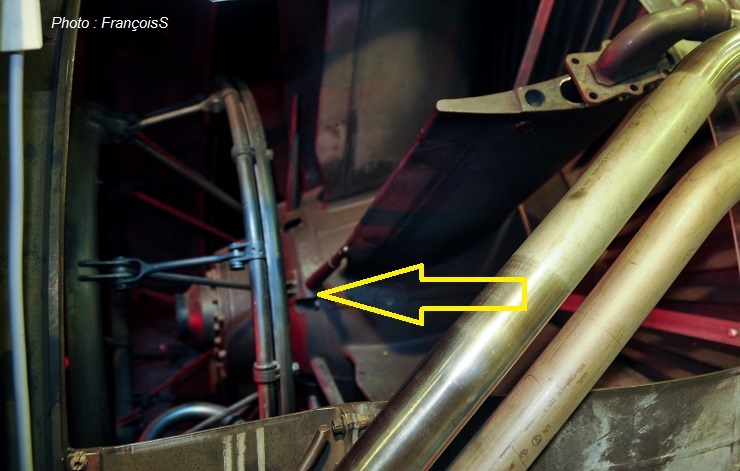

Approchons-nous pour mieux voir, cet ensemble est situé juste derrière la chambre de combustion et les 2 étages turbines, juste avant l'anneau de post combustion.

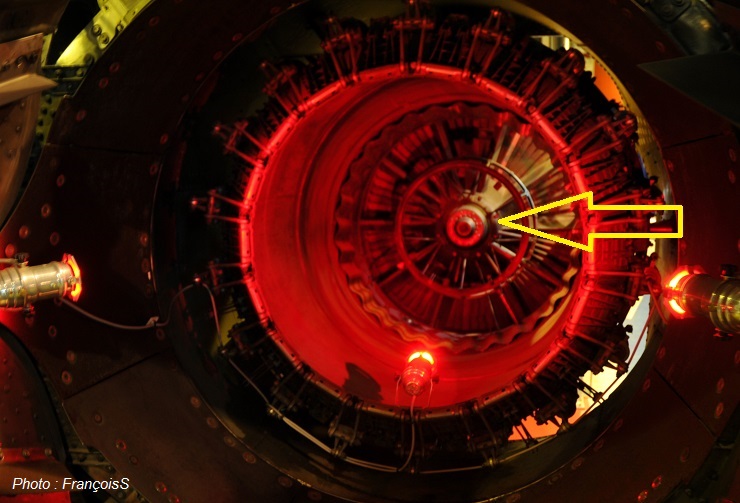

Autre vue, depuis la tuyère cette fois.











Page complémentaire pour quelques autres explications sur le réacteur Olympus 593.

François

26/11/2020
