Systèmes HF-1 et HF-2

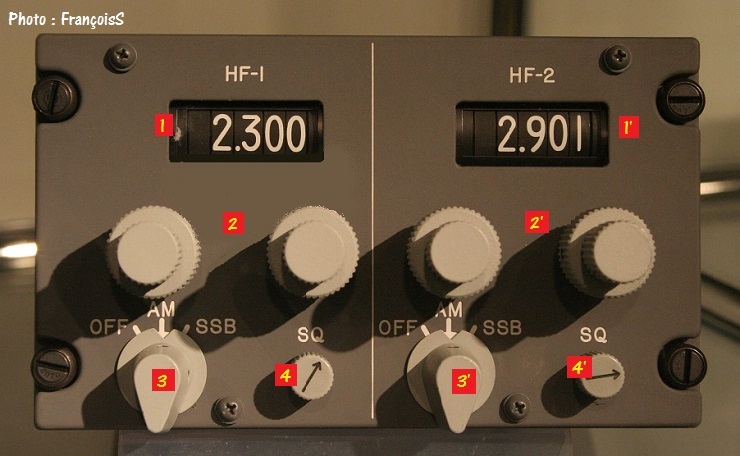

HF Concorde



Descriptif rapide :


1 – Fenêtre d’affichage des fréquences du système HF-1

2 – Boutons de sélection des fréquences du système HF-1

3 – Sélecteur de mode de liaison (3 positions) du système HF-1 :
OFF : Système HF-1 éteint.
AM : liaison avec les stations équipées de matériel à modulation d’amplitude à double bande latérale.
SSB : liaison avec les stations équipées de matériel à modulation d’amplitude à bande latérale unique.
4 – Bouton de commande Squelch (SQ) du système HF-1 : Le bouton commande un gain RF SENS agissant sur l’étage HF. Le positionner au maximum pour faciliter la réception.
1’, 2’, 3’ et 4’ : logique identique que pour les légendes précédentes, mais pour le système HF-2




23/02/2017
