Boitier radiocompas (ADF)



ADF Controller

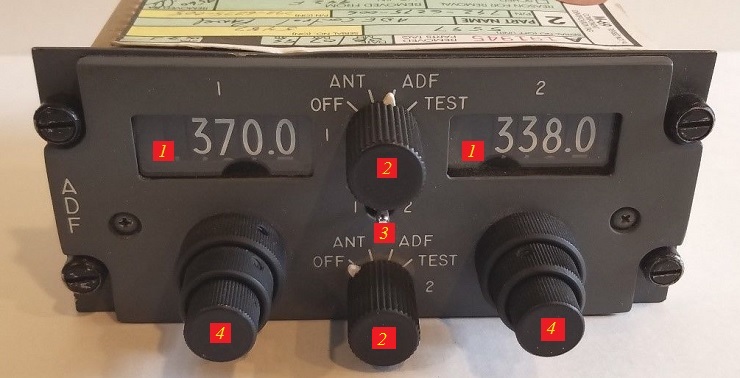

Descriptif rapide :



1 - Affichage de la fréquence sélectée, pour l'ADF 1 ou 2
2 - Rotateur de mode sélecté de l'ADF 1 (molette du haut) ou ADF 2 (molette du bas):
- OFF : ADF stoppé
- ANT : Position de réglage et d’attente. L’aiguille RMI est automatiquement positionnée au gisement 90°.
- ADF : Position normale d’utilisation.
- TEST: L’aiguille RMI indique un gisement 045° et un signal 1020Hz est audible.
3 -Sélecteur à 3 positions :
-Position centrale : OFF réception des émissions modulées (A0/A2 ou A2)
-Position1 : Réception des émissions entretenues pures (A1/A1) Signal de battement à 1 kHz
-Position2 : idem pour l’ADF 2
4 - Sélecteurs d’affichage de la fréquence désirée :
de 190 à 1750 kHz par intervalles de 0.5 kHz.

Molettes de gauche pour l'ADF 1 et molettes de droite pour l'ADF 2

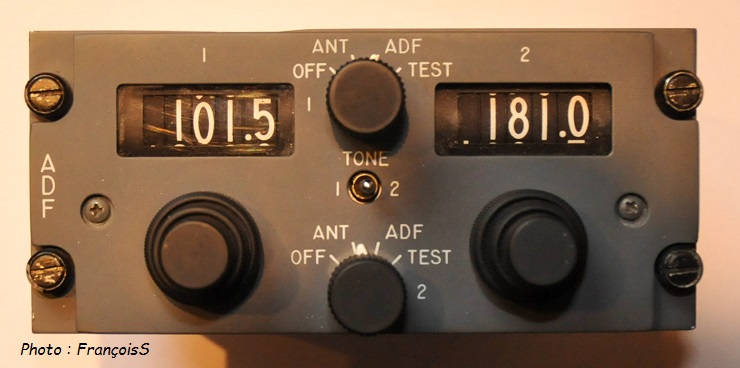

Regardons de plus près ce boitier :



ADF Concorde





Tout est précis dedans, jolies mécaniques, et il n'y a pas beaucoup d'espace libre.



ADF Concorde

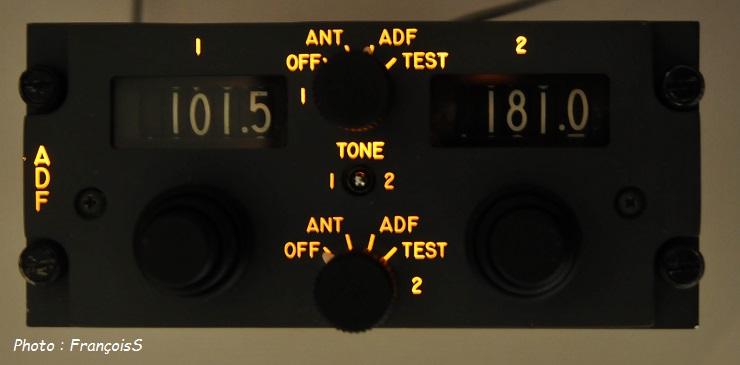

On met un peu de lumière aussi.



ADF Concorde
