Levier de freins Concorde



Levier de freins

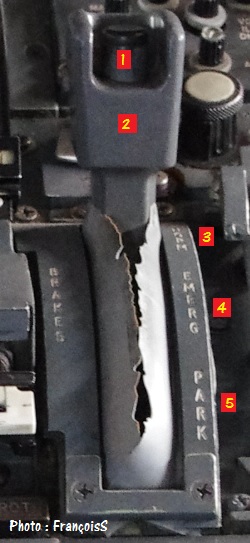

Descriptif rapide :




1 - Bouton de déverrouillage du levier : Un verrou empêche le passage libre des positions NORM ou EMERG sur PARK.
Pour se faire il faut donc appuyer sur le bouton en même temps que l’on bouge le levier de frein (N°2)


2 - Levier de freins à 3 positions


3 - Position Normale (NORM) : Freinage normal sélectionné avec anti patinage actif.
Le circuit hydraulique en fonction est le vert, le jaune est en attente, en cas de baisse de pression sur le vert.


4 - Position de secours (EMERG) : Les freins sont alimentés par le circuit hydraulique jaune, l’anti patinage n’est par contre plus disponible.


5- Position parc (PARK) : les freins sont appliqués en utilisant la pression des accumulateurs de freins.

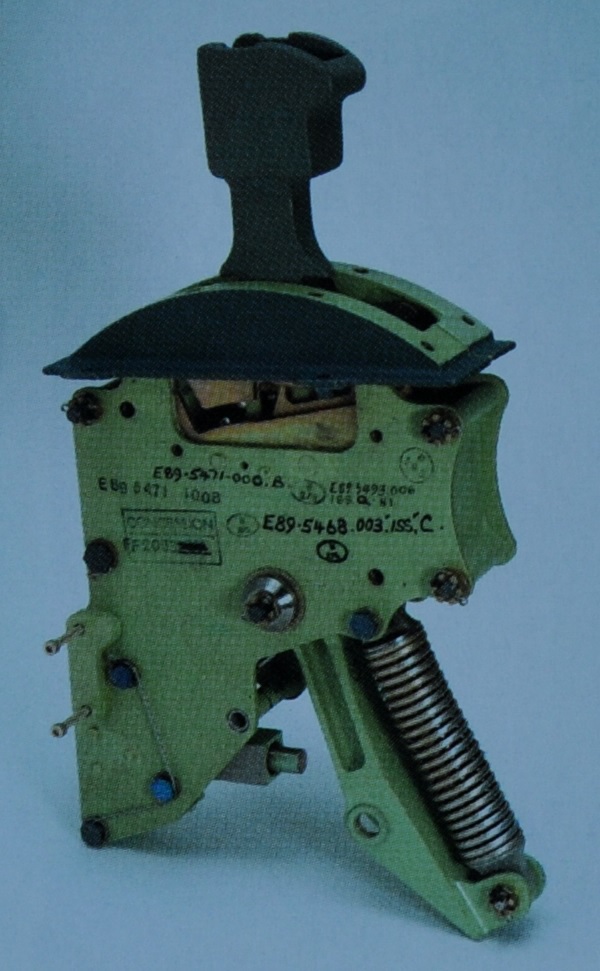

Détail de la commande, une fois démontée



Levier de freins



12/02/2017
