Les instruments de vol et pièces Concorde



Retour sommaire Instruments de vol et pièces Concorde - Page précédente - Page suivante



Merci aux nombreux contributeurs pour leurs prêts des pièces et autorisations,

ils se reconnaîtront forcément

Sélecteur de réchauffe ( X 4 )

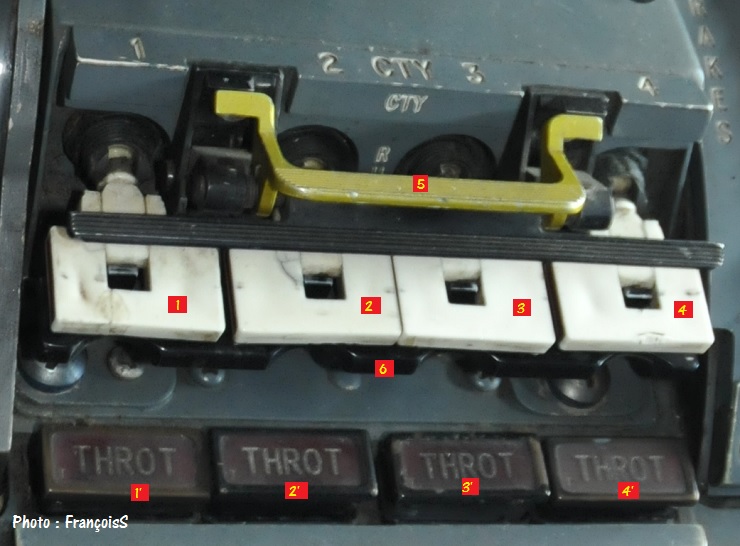

Sélecteur réchauffe Concorde



Descriptif rapide :



1 - Sélecteur individuel d’armement de la réchauffe réacteur N°1 : tirée vers le haut, active 2 modes possibles :
- CTY (Contingency) : autres conditions nécessaires
- RHT (Reheat)
Palette blanche poussée vers le bas = OFF : coupe le débit carburant possible de la réchauffe.
2 – 3 – 4 : Logique identique pour les réacteurs 2, 3 et 4
5 – Palette jaune d’armement simultané des 4 réchauffes réacteurs.
6  - Palette de désactivation simultanée des 4 réchauffes réacteurs
1’ – 2’ – 3’ et 4’ : Voyant rouge « THROT » :
- Allumé : indique que le système de régulation propre à chaque réacteur est en panne (alarme sonore + visuelle sur panneau central d’alarme en cas de panne)
- Pressé : teste le voyant et sa liaison avec le panneau central d’alarme.

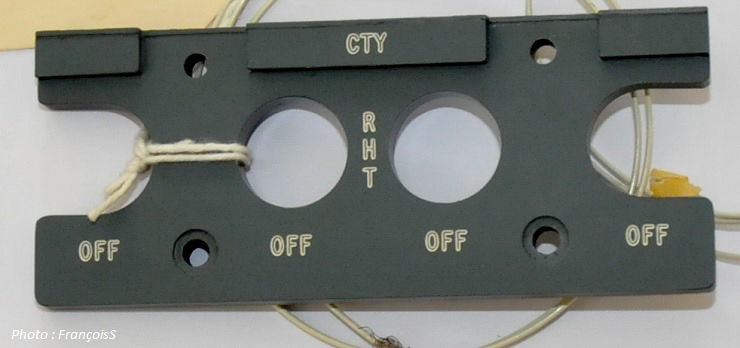

Un des éléments façades du panel en question

Sélecteur réchauffe Concorde





11/02/2017 (Dernièrement modification 12/01/2019)
