Commandes essuie-glaces Concorde

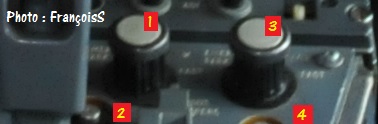

(Désolé pour la qualité de la photo à suivre, c'est seulement ce que j'avais sur le sujet pour l'instant...)



Essuie-glaces Concorde



Descriptif rapide :


1 - Sélecteur rotatif d’essuie-glace N°1 ( 4 positions possibles ) :
- EMERG PARK : mise en œuvre d’une deuxième chaîne de commande, afin de placer l’essuie-glace sur sa position arrêt.

- OFF : place l’essuie-glace en position d’arrêt en partie inférieure du pare-brise.
A noter qu’un mauvais positionnement de l’essuie-glace en position d’arrêt empêche alors le bon déroulement de la séquence de sortie de la visière.
- SLOW : mouvement lent de l’essuie-glace N°1
- FAST : mouvement rapide de l’essuie-glace N°1


2 – Bouton poussoir « Rain repel » N°1 :
En appuyant sur le bouton, on envoie une quantité donnée de liquide antipluie sur la glace frontale associée, ici le pare-brise côté CMD.



3 et 4 - Logique totalement identique pour l'essuie-glace N°2 et l'envoi de liquide antipluie associé, côté copilote donc.

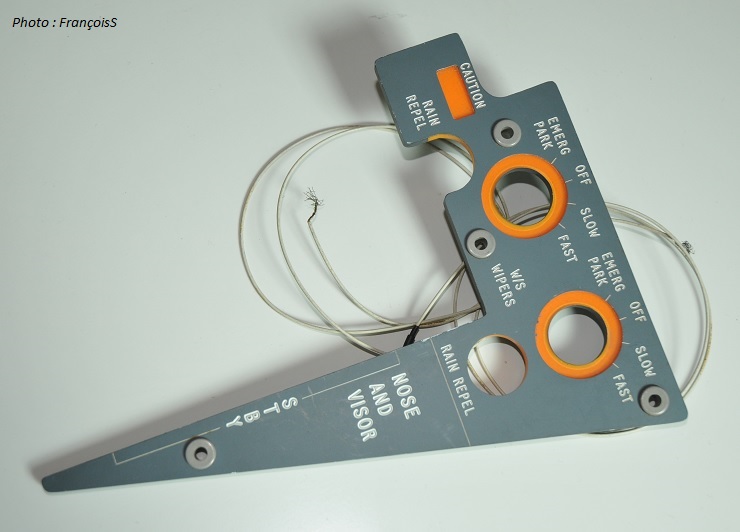

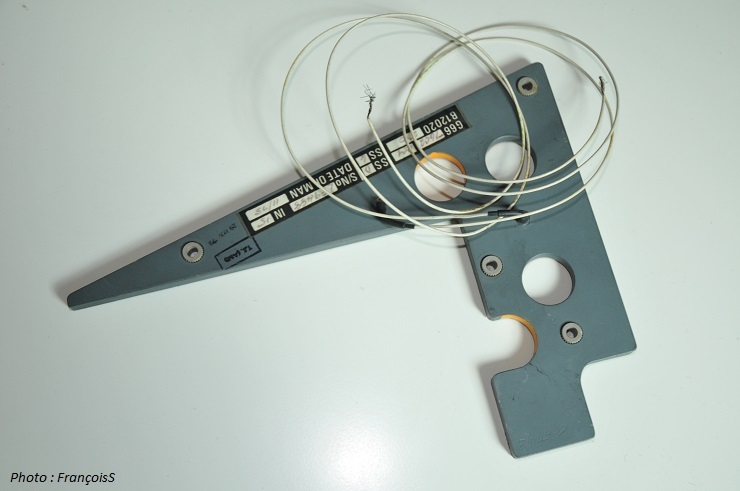

Façade du panel en question (recto/verso)

Center panel



Center panel

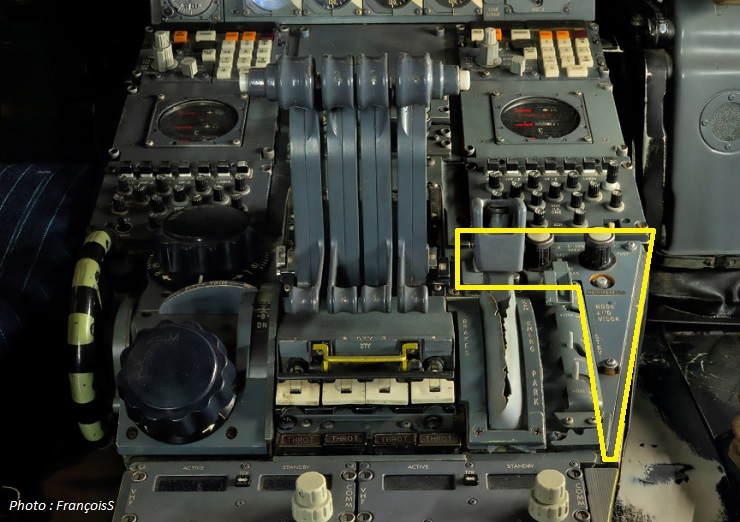

Voici sa position dans un cockpit de Concorde.



Center panel

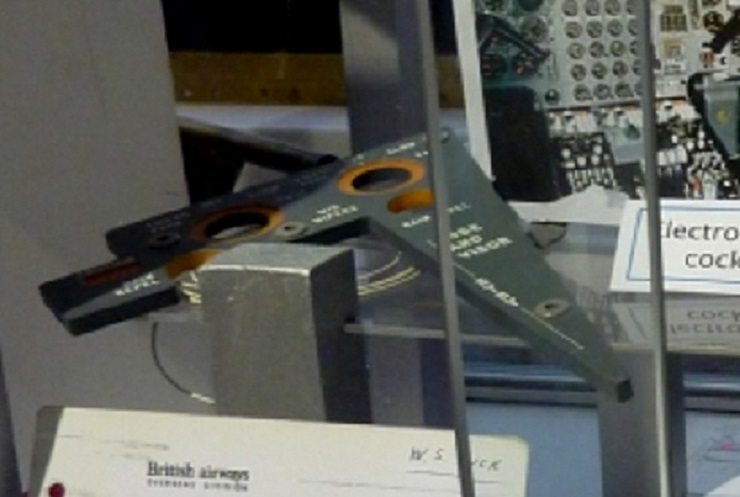

Autres photos (provenance UK)

Essuie-glaces Concorde

Source : http://concordeaerocollection.co.uk/

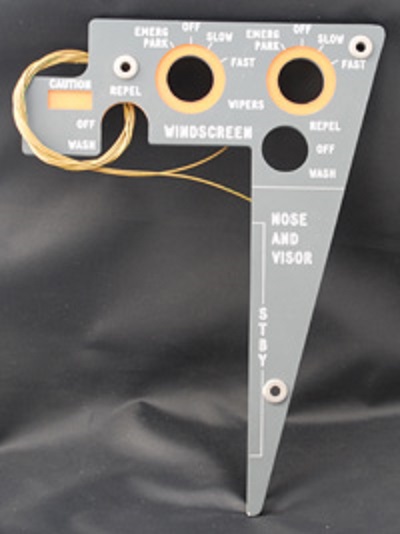

Façade du panel en question

Essuie-glaces Concorde



Remerciements à "Concorde Aero Collection" pour son autorisation d'utilisation des photos.

François





13/02/2017
