Eclairage Pilotes Commandes et contrôle (suite) - Panneau S de l'Overhead





Descriptif rapide :

Eclairage Pilotes Commandes et contrôles (suite)

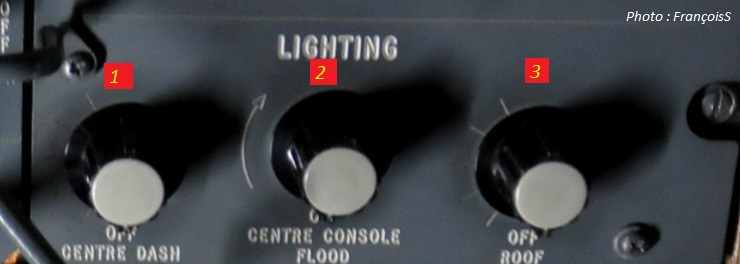

1 - Sélecteur et potentiomètre rotatif « CENTRE DASH » :
Au premier cran, commande l’éclairage électroluminescent du panneau central pilotes.
Par rotation dans le sens des aiguilles d’une montre, règle l’intensité croissante de l’éclairage intégré aux instruments de ce panneau.



2 - Potentiomètre rotatif « CENTRE CONSOLE FLOOD » :
Règle l’éclairage du pylône via un effet spot



3 - Potentiomètre rotatif « ROOF» :
Au premier cran, commande l’éclairage électroluminescent du panneau supérieur (overhead) pilotes.
Par rotation dans le sens des aiguilles d’une montre, règle l’intensité croissante de l’éclairage intégré aux instruments de ce panneau.
