Les Instruments de vol et pièces Concorde



Retour sommaire Instruments de vol et pièces Concorde - Page précédente - Page suivante



Par respect pour le temps passé à la rédaction des rubriques techniques, merci de ne pas réutiliser (même partiellement) sans mon autorisation



Overhead Concorde

Dernière modification sur cette page : 07/01/2019

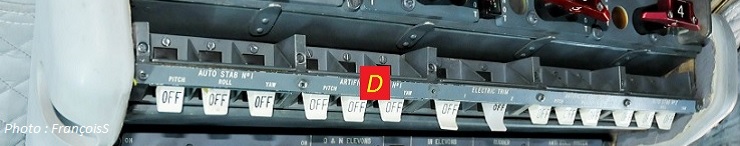

Commandes de vol - sensations artificielles - Panneau D de l'Overhead



Overhead Concorde

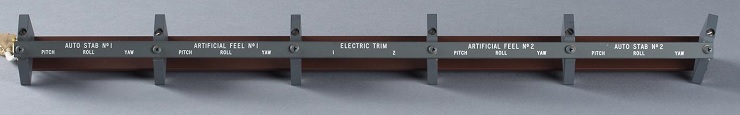

3 systèmes pour l'engagement sont présents sur ce panneau :

- AUTO STAB (N°1 + 2) situés à gauche et à droite

- ELECTRIC TRIM (N°1 + 2) situé juste au milieu, sur un même panel

- ARTIFICIAL FEEL (N°1 + 2) situés à gauche et à droite du panel Electric Trim central



Overhead Concorde



Système Auto stabilisation (AUTO STAB)

Overhead Concorde



Deux chaines indépendantes assurent le bon fonctionnement du mode stabilisation sur les 3 axes : Pitch, Roll, Yaw permettant un pilotage beaucoup plus précis, agréable et sécurisé du supersonique .

Pour raisons évidentes de sécurisation, 2 calculateurs font la même chose et de manière indépendante, on a donc le système N°1 et le N°2



Quelques exemples de fonctionnement :
- Ces systèmes assurent une coordination automatique de la gouverne de direction lors d’un virage à forte inclinaison et faible vitesse.
- Lors de la perte de poussé d’un réacteur ou plusieurs, un certain nombre d’ordres passent obligatoirement par ces systèmes.
- Le système anti haute incidence travaille en collaboration étroite avec les systèmes Auto stabilisation.
Etc…



Palette blanche sur OFF = Axe correspondant désengagé
Palette blanche engagée et retenue électro mécaniquement = aucune défaillence des systèmes liées, système actif.

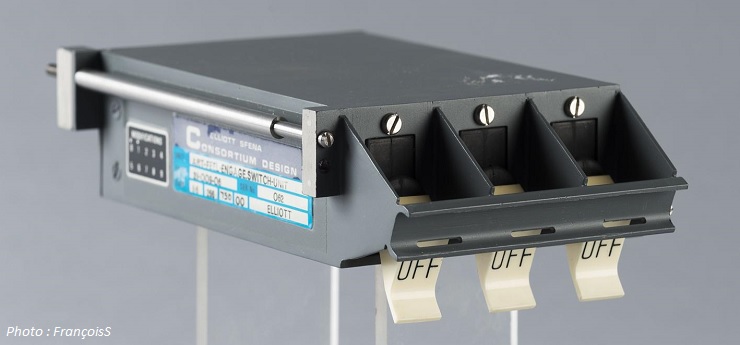

Sensations Musculaires artificielles (ARTICIAL FEEL)

Overhead Concorde


Concorde étant doté de commandes de vol électriques (comme la majorité des avions modernes) un système de retour de force via des vérins hydraulique sont reliés aux manches et aux palonniers du pilote et copilote.
Ces vérins actifs assurent la retransmission des sensations propres au vol, ainsi que d'éventuelles contraintes pour justement éviter tout dépassement de domaine de vol sur les 3 axes, qui sont :

Mode Pitch
Mode Roll
Mode Yaw
Chaque palette blanche engagée est maintenue en position électromécaniquement dès lors qu’il n’y a aucune défaillance des systèmes.
OFF : L’axe correspondant est désengagé, signalant la perte du vérin associé.


Si les 3 palettes tombent simultanément, cela peut indiquer un problème hydraulique, du calculateur associé, soit une panne ADC.

Ce système N°1 a son jumeau N°2 qui fait exactement la même chose, l'un étant le secours de l'autre.

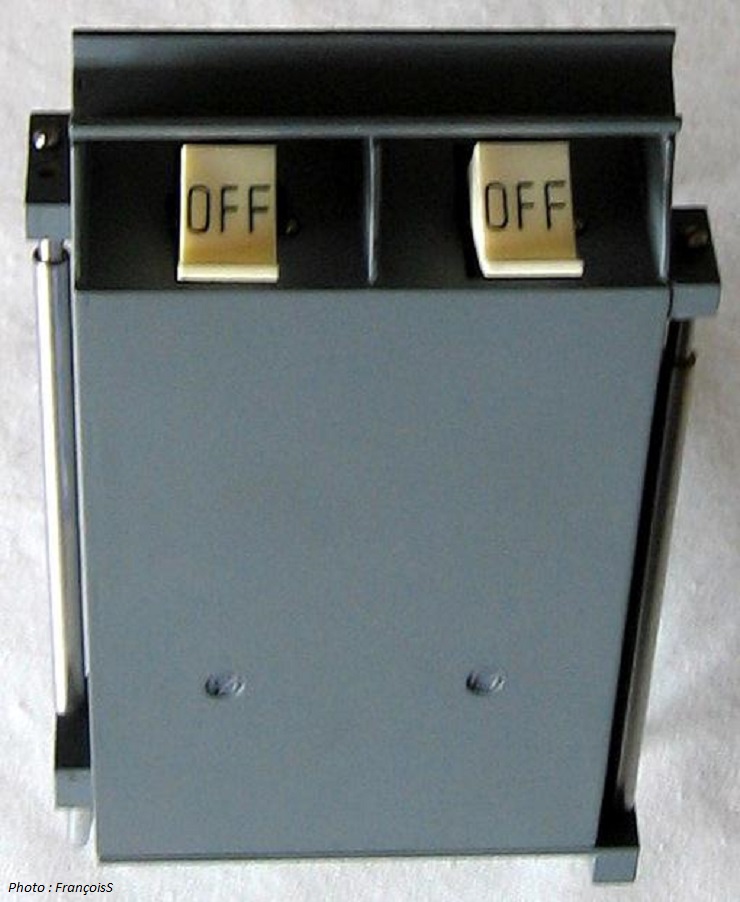

Trim électrique (ELECTRIC TRIM)

Overhead Concorde



Deux chaines indépendantes assurent le bon fonctionnement du trim électrique contrôlé par la molette (légende N°1) du trim située sur le manche.



07/01/2019
