Les instruments de vol Concorde.
Retour sommaire Instruments de vol et pièces Concorde - Page précédente - Page suivante
Merci aux nombreux contributeurs pour leurs prêts des pièces et autorisations,
ils se reconnaîtront forcément.

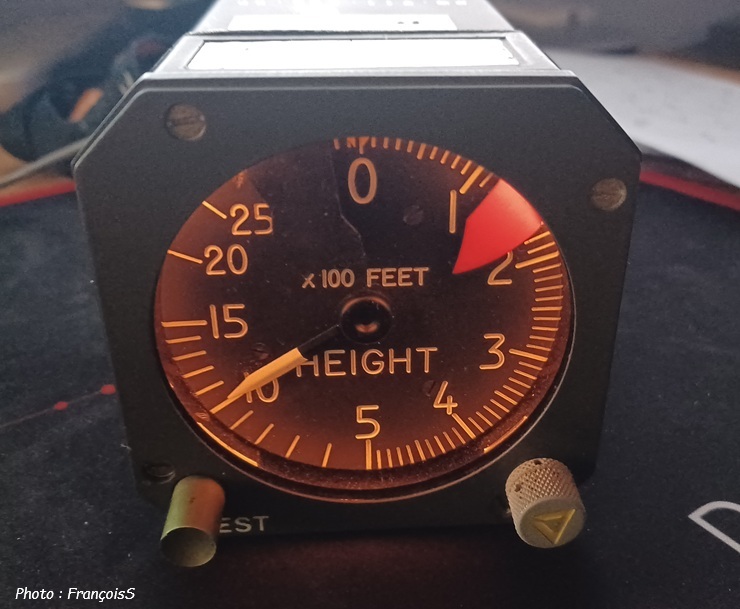

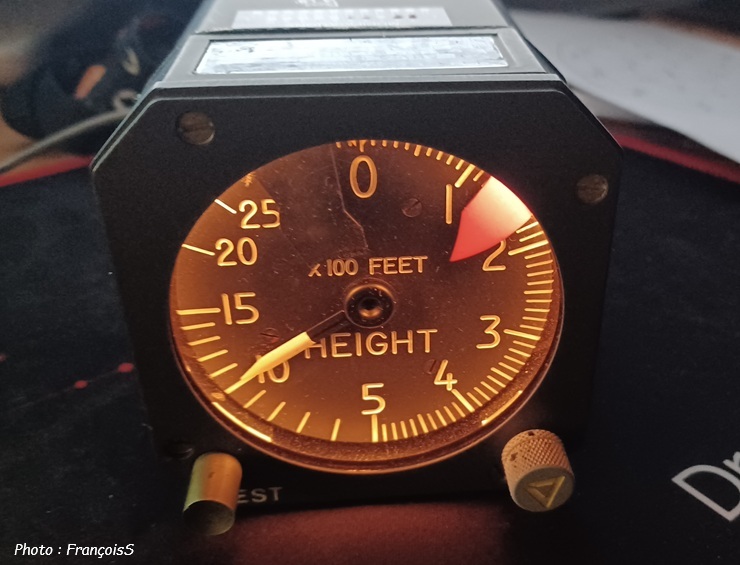

Indicateur Radioaltimètre Concorde
Le radioaltimètre ou radio-sonde permet de mesurer la hauteur en pieds (ft) d'un aéronef par rapport au sol ou la surface de l'eau.
C'est une aide autonome à la navigation dans les phases d'approche et d'atterrissage.
La hauteur 0 correspond à la position de l’appareil au moment précis où, lors de l’atterrissage, les roues entrent en contact avec le sol.
Au dessus de 2500 ft l'aiguille est masquée.
Le radioaltimètre joue un rôle très important dans les approches de précision ILS .
- c’est à partir de la DH (hauteur de décision) affichée sur le radioaltimètre que la décision de remise de gaz ou de poursuivre l’atterrissage est prise.
- en atterrissage automatique (CAT III) c’est le radioaltimètre qui en fonction de la hauteur réelle par rapport au seuil de la piste donne l’ordre au pilote automatique de passer en mode arrondi et de réduire la puissance pour l’atterrissage.
Concorde embarque deux équipements complets de radioaltimètres.

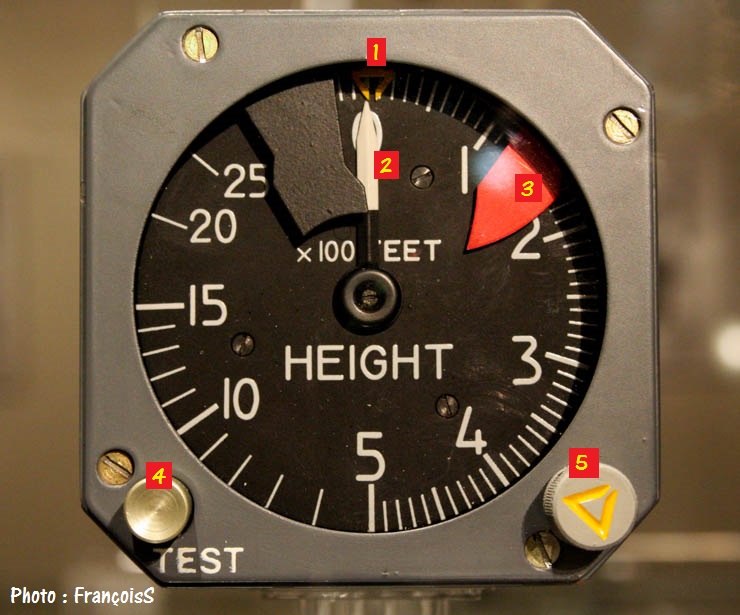

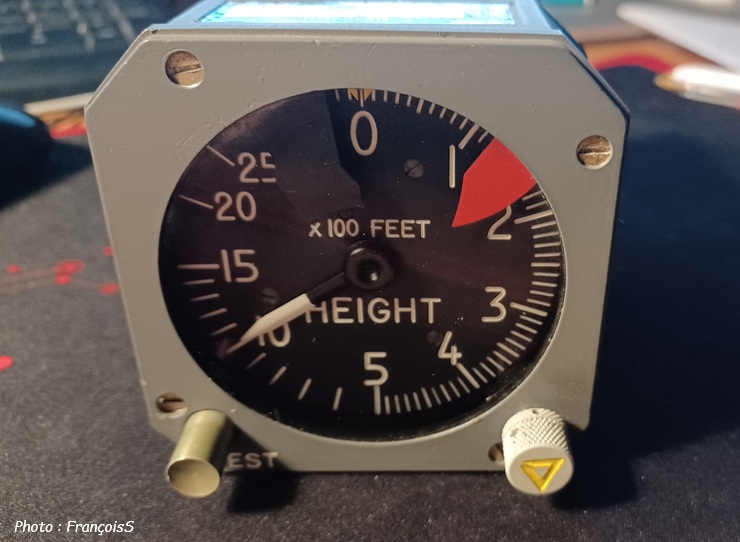

Descriptif rapide :
1 et 5 – Index jaune et sélecteur de hauteur de décision (DH).
2 – Aiguille de hauteur (blanche) : Indication de hauteur de 0 à 2500 ft
On notera une dilatation de l'échelle de 0 à 500ft pour une meilleure lisibilité.
3 - Drapeau de défaut (rouge) : Apparaît en cas de défaut radiosonde, défaut d'alimentation.
4 - Bouton de test

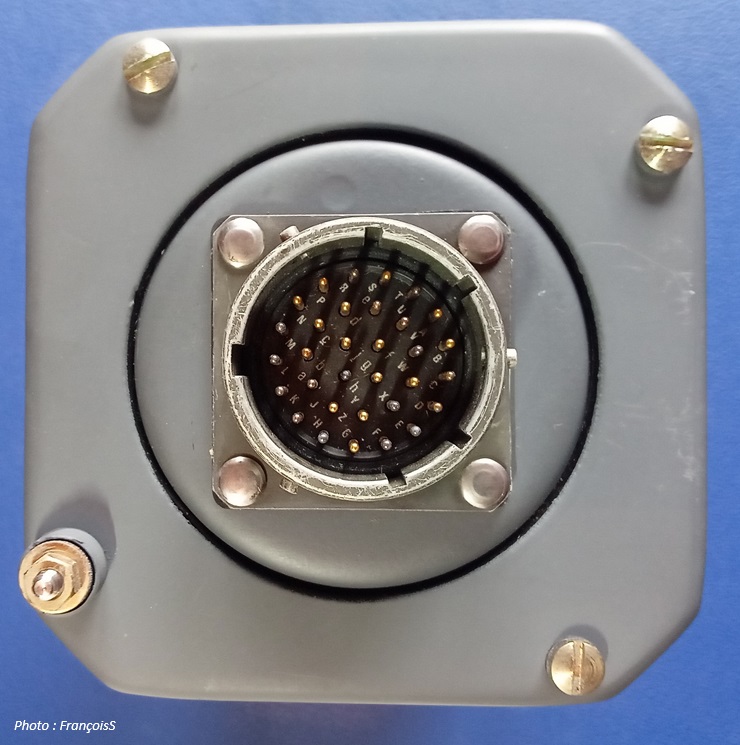

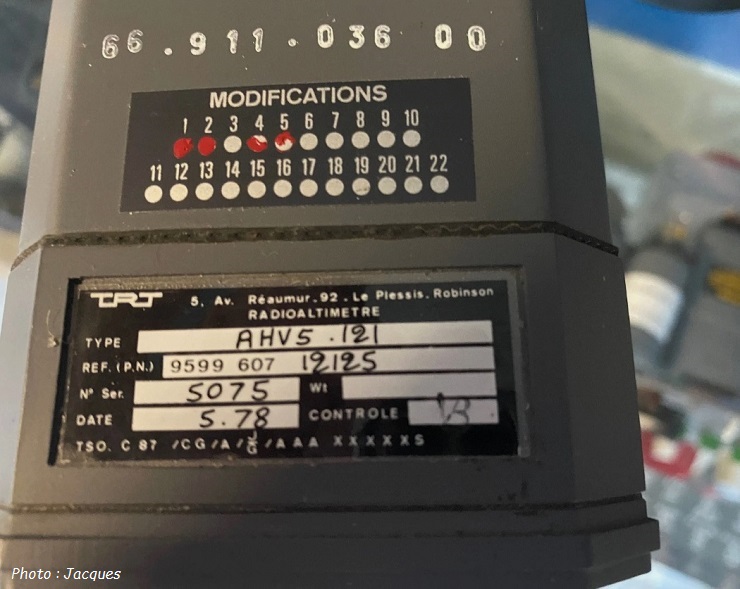

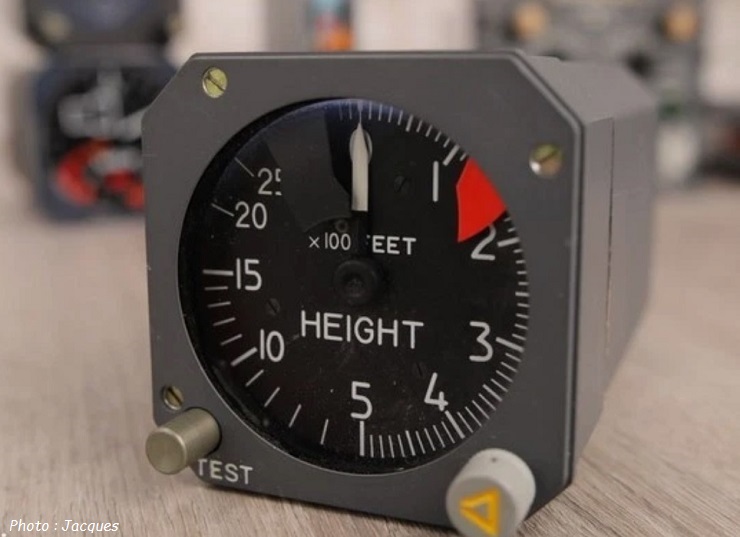

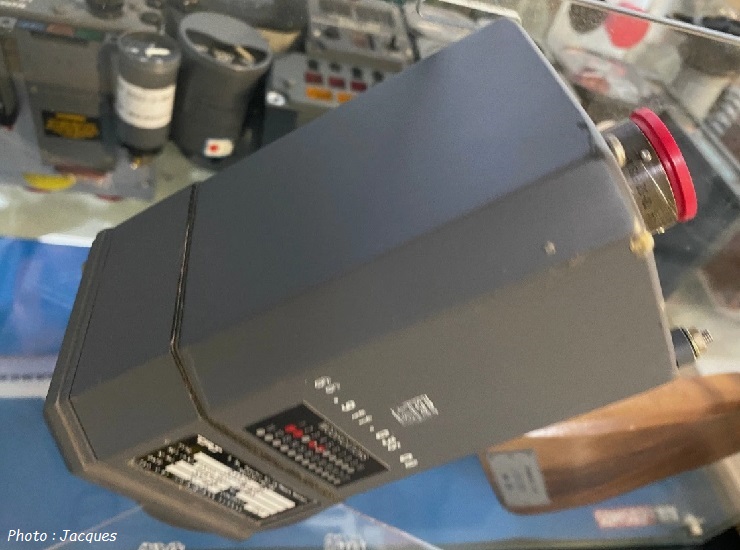

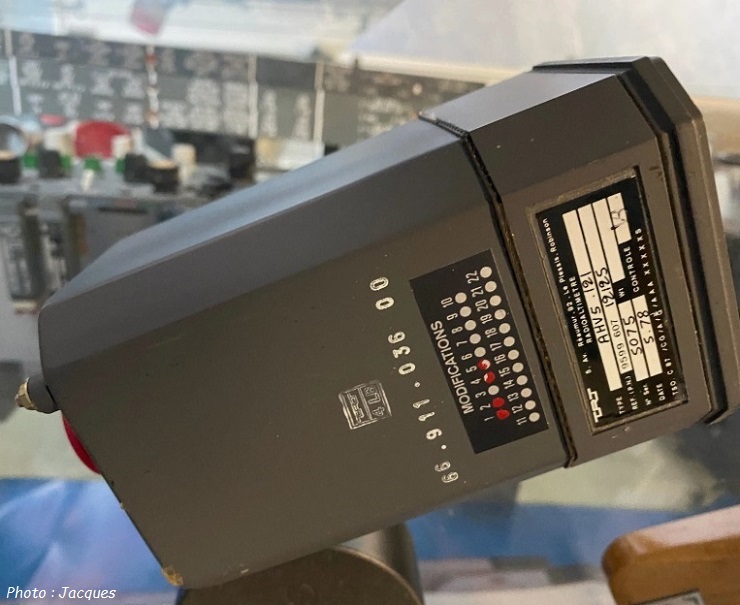

Remerciements à Jacques pour les photos suivantes.

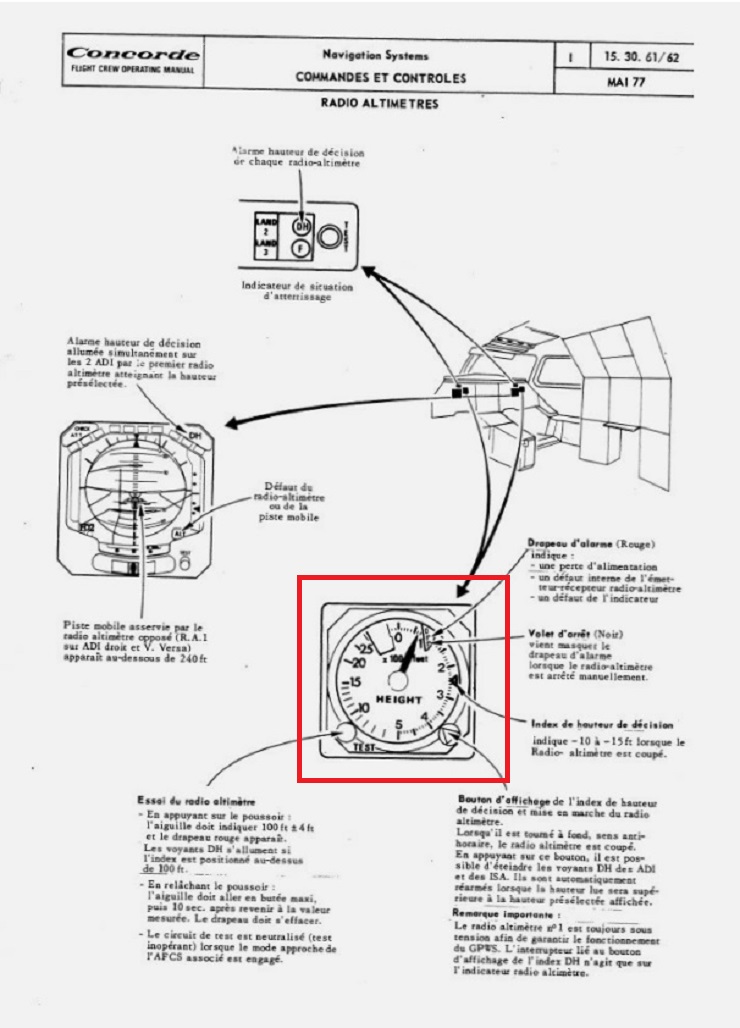

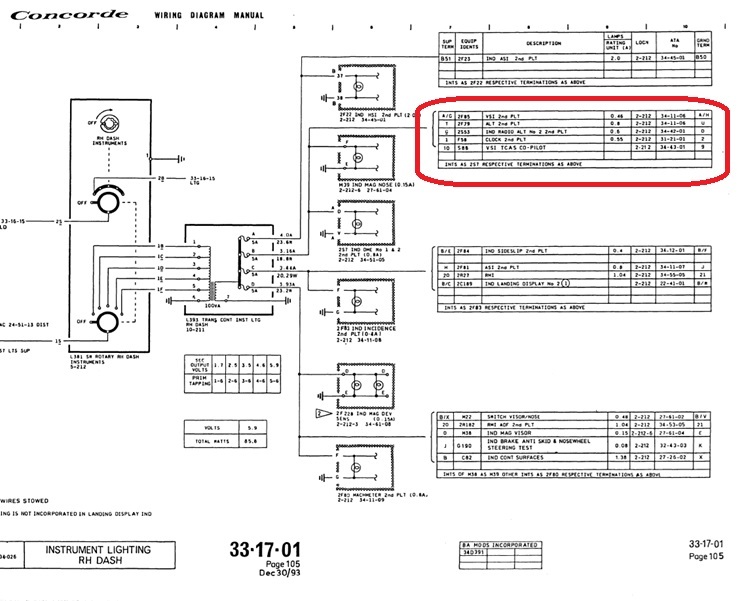

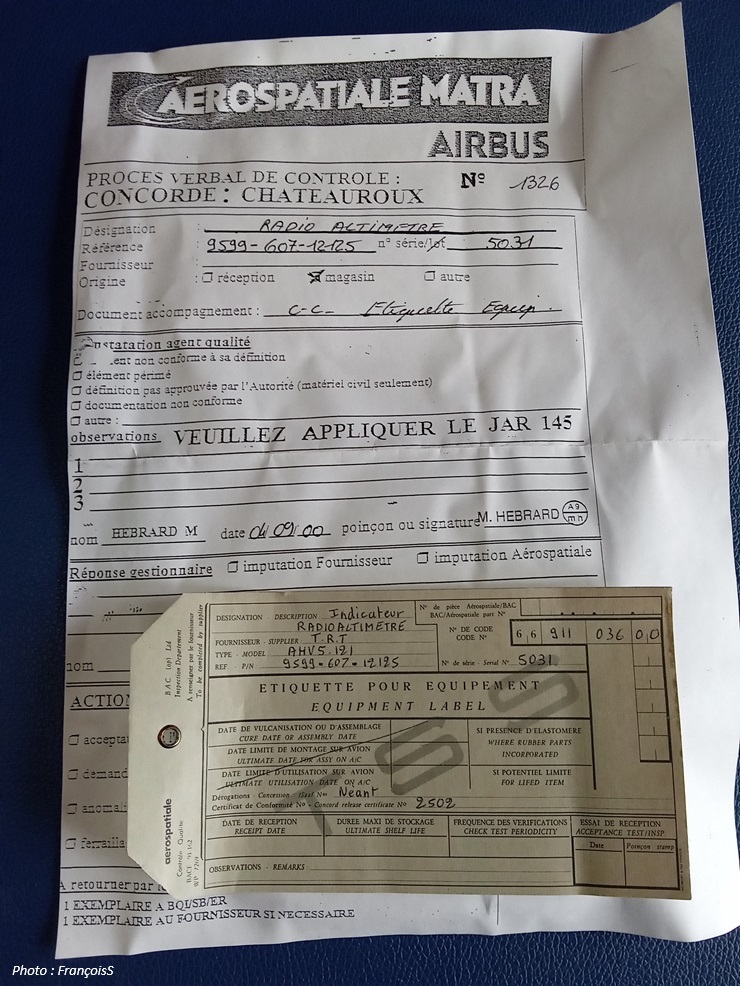

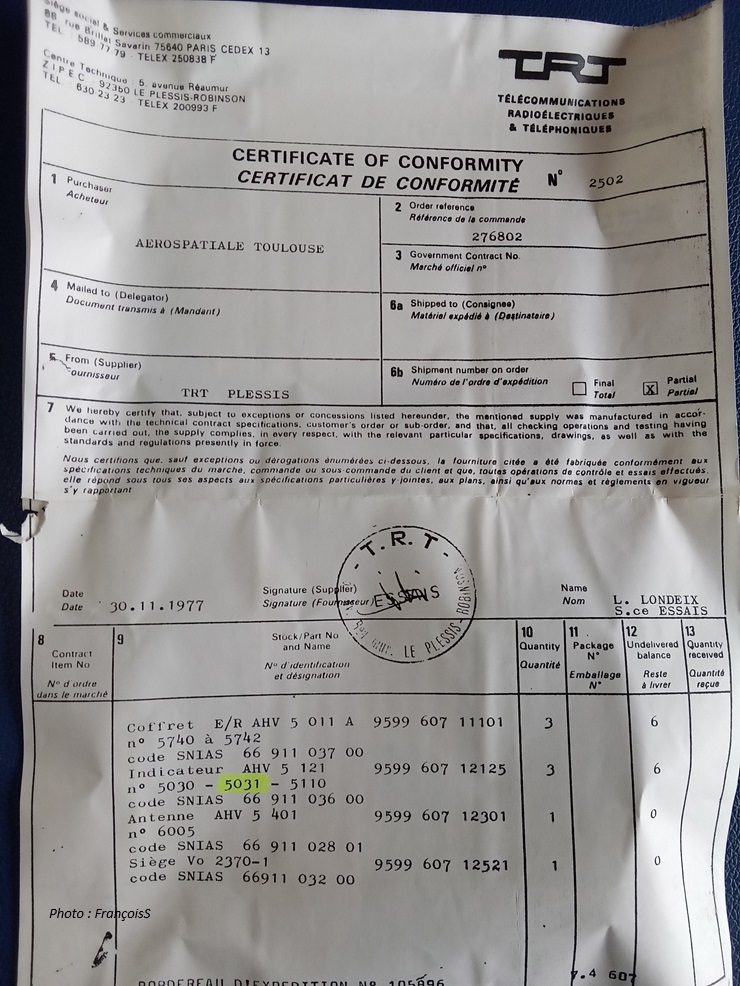

Documentation Concorde en rapport avec le Radioaltimètre.
L'indicateur présenté sur cette rubrique est la dernière version utilisée sur les Concorde série.
