Variomètre Concorde



Variomètre Concorde

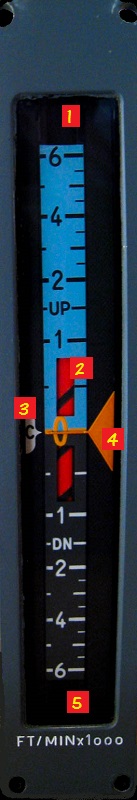

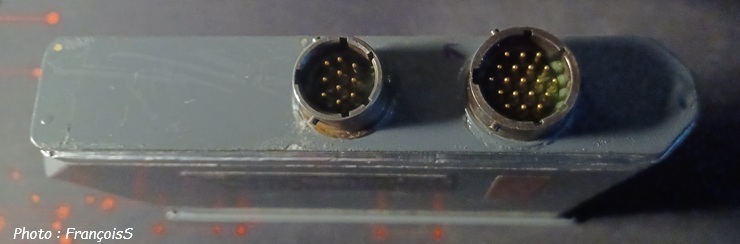

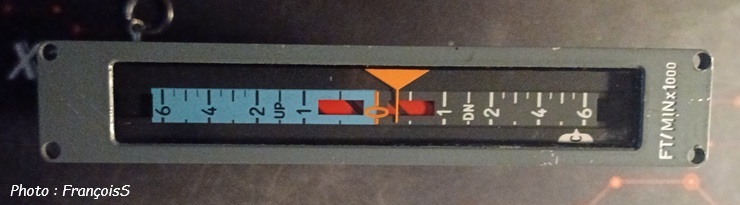

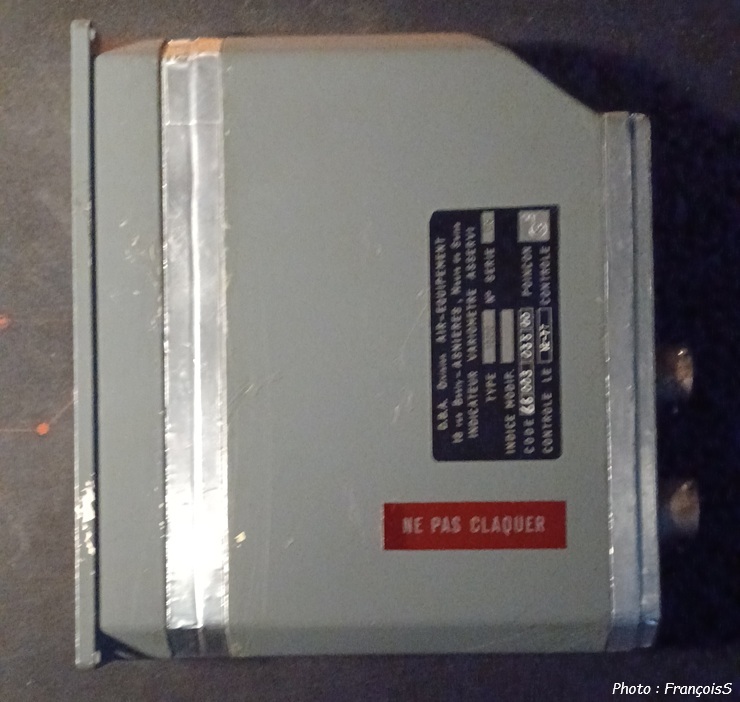

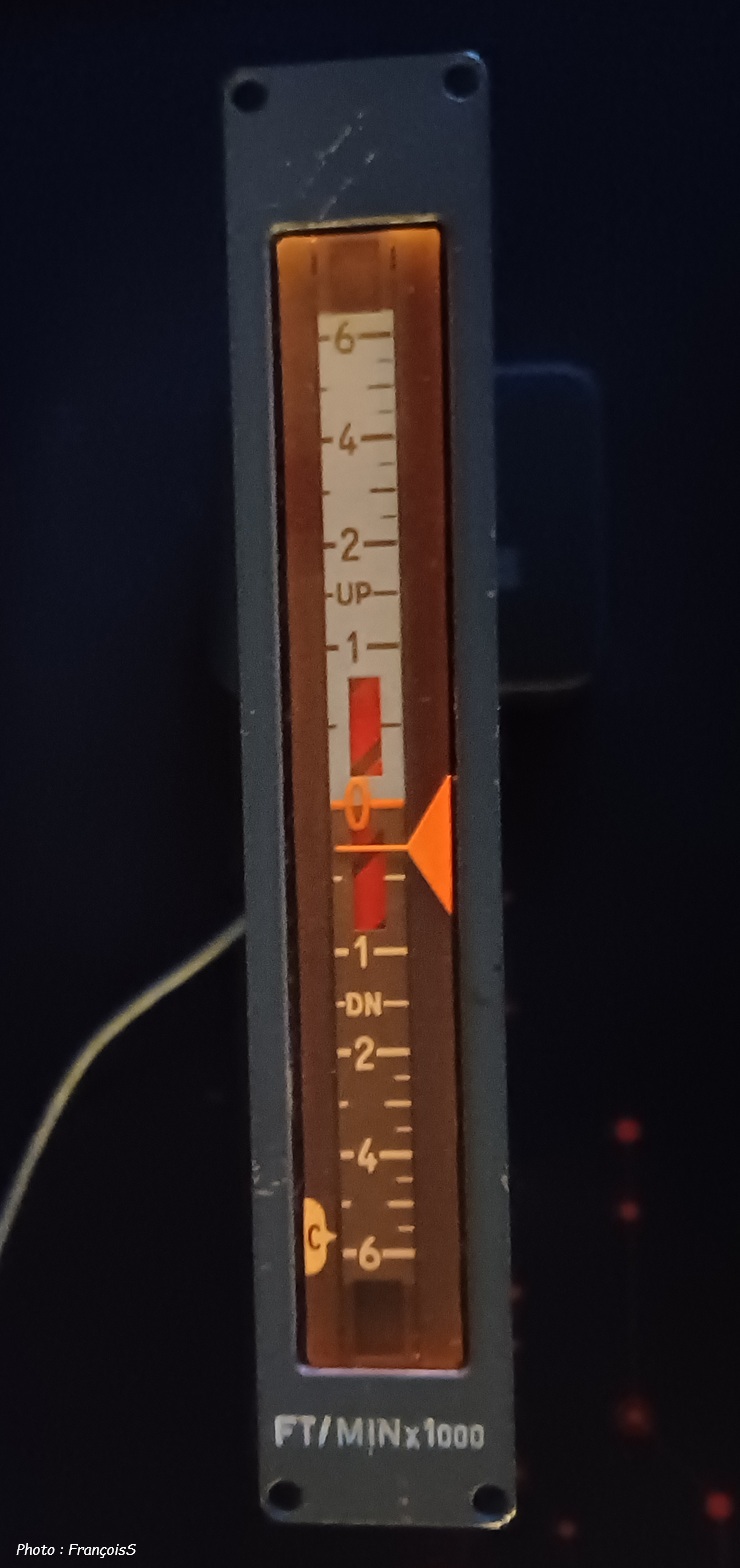

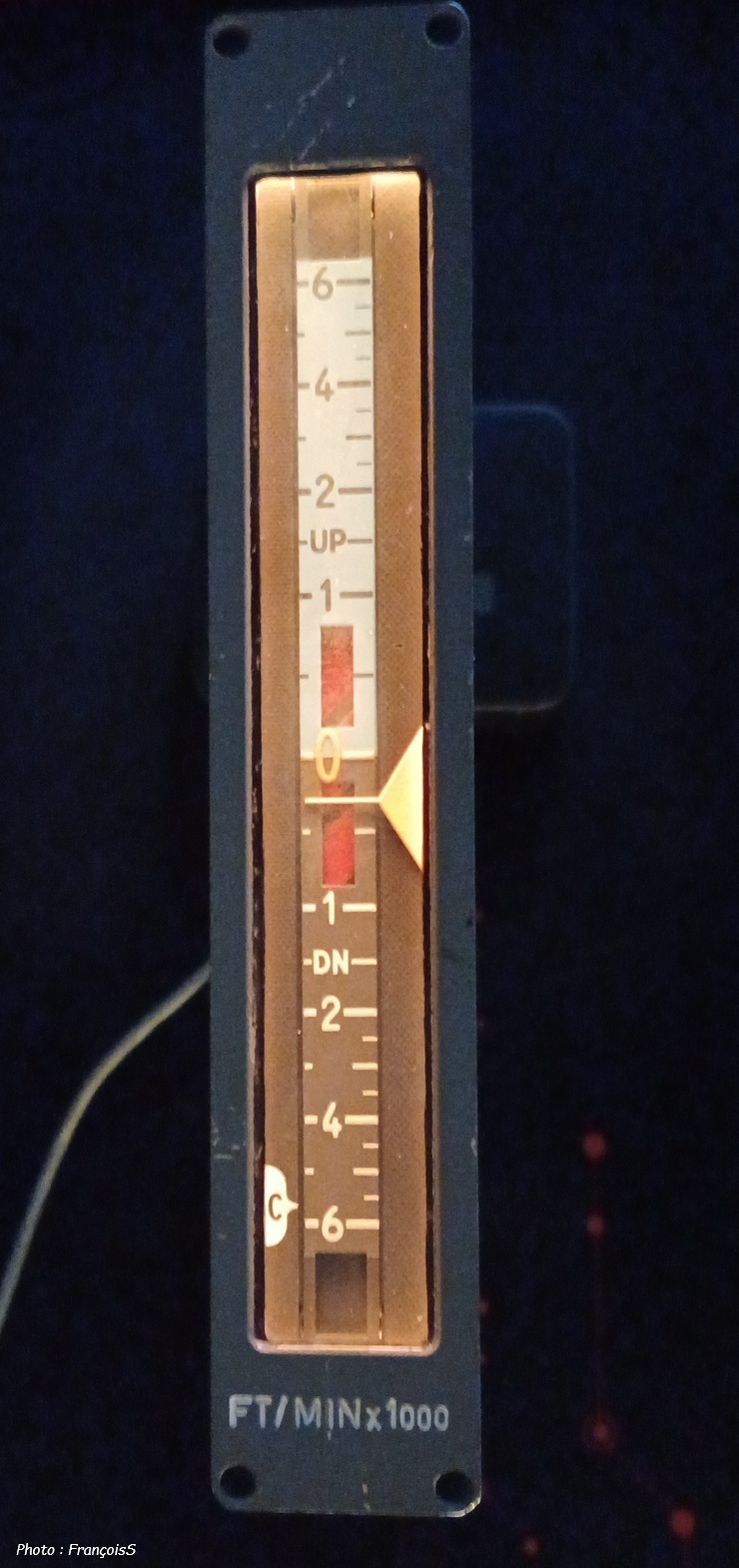

Descriptif rapide :



1 – Compteur supérieur : fonctionne de 6000 à 10 000 ft/mn UP (montée).
Seulement les chiffres des milliers de ft/mn apparaissent : 7, 8, 9 ou 10.



2 – Drapeau de défaut de vitesse verticale (2 drapeaux rayés rouge et noir) : apparaissent en cas de :

- défaut d’alimentation de l’indicateur ou de l’ampli.

- défaut ADC

- perte du signal adc

- défaut d’asservissement

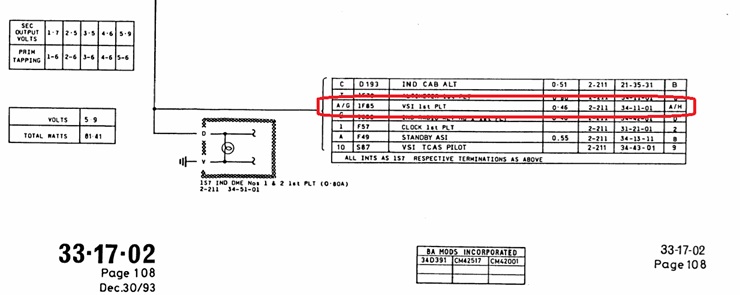

Chaque variomètre possède un amplificateur séparé de l’instrument : ADC 1, ampli 1 pour le variomètre de gauche et ADC 2, ampli 2 pour le variomètre de droite.



3 – Index de vitesse verticale (blanc marqué C) : cet index est asservi de manière différente suivant chaque mode sélectionné au PA ou DV.



4 – Aiguille de vitesse verticale (orange) : le déplacement est vertical, le long d’une échelle avec 0 ft/mn en référence centrale.
- de 0 à 6000 ft/mn UP (montée)
- de 0 à 6000 ft/mn DN (descente)
Au-delà de ces valeurs, les vitesses sont indiquées par les compteurs N°1 ou N°5



5 – Compteur inférieur : fonctionne de 6000 à 30 000 ft/mn DN (descente).
Seulement les chiffres des milliers de ft/mn suivants apparaissent : 7, 8, 9, 10, 15, 20, 25 ou 30.
