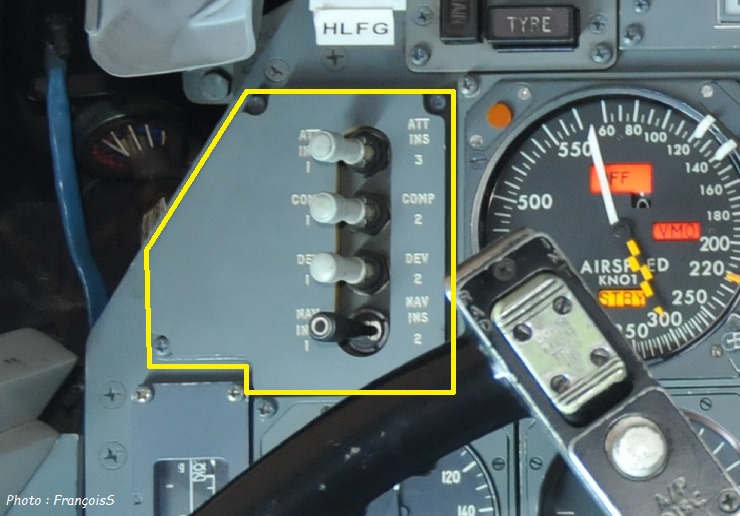

Modèle de boîtier installé dans un Concorde, version série place de gauche



Descriptif rapide :

Voici le genre de panel qui permet sur un Concorde de pallier à un certain nombre de pannes en offrant un basculement vers d'autres systèmes actifs.

Il existe l'homologue en place droite, il sera d'ailleurs question des 2 boîtiers sur le descriptif.



Sélecteurs sources

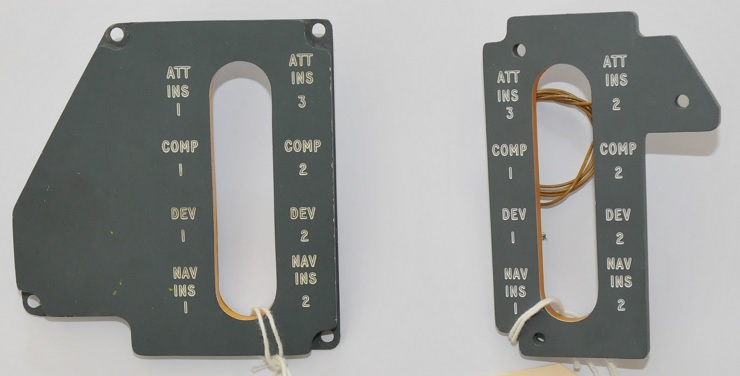

Modèle de boîtier installé dans un Concorde, en place de gauche et de droite

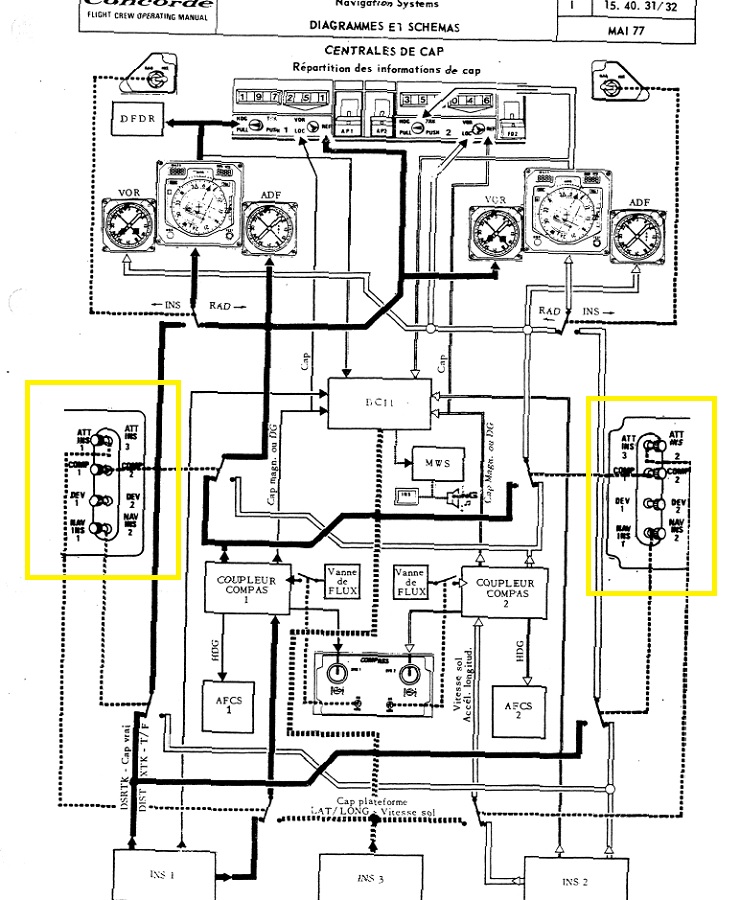

Plutôt qu'un long discours le logigramme (en fin de page) vous donnera toutes les possibilités, mais pour faire plus court :



- En mode atterrissage (ATT) le Cmd peut sélectionner comme source de centrale inertielle, au choix L'INS1 ou la 3. De l'autre côté le copilote lui peut sélectionner la 3 ou la 2.



- Transfert compas (COMP) sur HSI et RMI VOR/ADF

COMP1 ou COMP2 pour le Cmd comme pour le Copilote



- Transfert VOR/ILS (DEV)

DEV1 ou DEV2 côté Cmd ou Copilote



- Navigation (NAV)

Source INS1 ou 2 pour le Cmd - Idem pour le copilote



La logique normale en état initial étant :

Tous les interrupteurs basculés à gauche pour le Cmd et tous les interrupteurs basculés à droite pour le Copilote.
