Panneau d'alarmes INS et comparateur



INS Alarmes

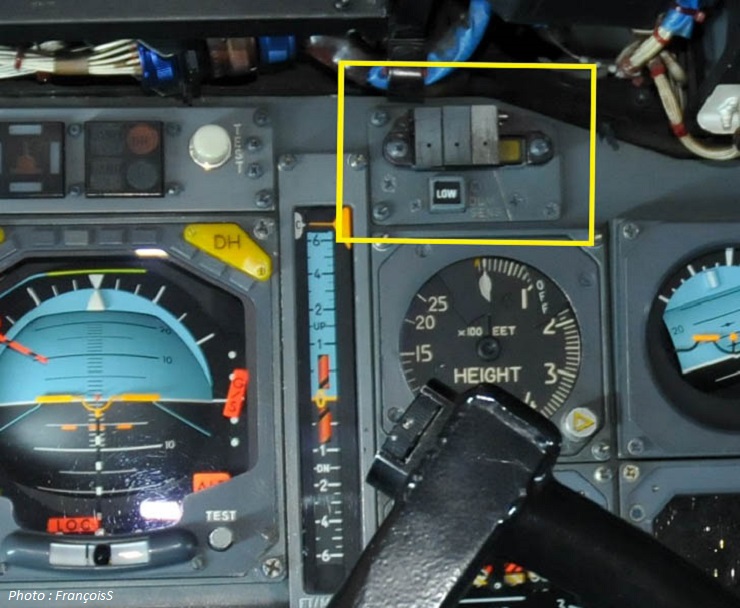

Les 3 obturateurs escamotables situés devant les voyants rouges INS1 - INS2 - INS3 (de gauche à droite) ne sont pas présents sur la photo suivante.

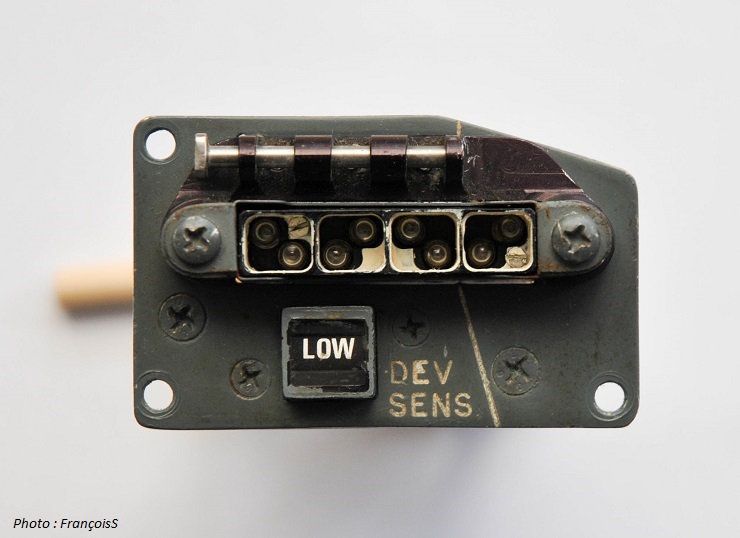

Malgré tout sur la première photo, vous les verrez en position obturante.



INS Alarmes



Explications rapides :

En permanence les informations sont comparées entre les centrales inertielles.

C'est particulièrement important en phase d'approche finale automatique où la précision et la véracité des mesures sont primordiales, tout comme la comparaison de mesures, identiques, avec une autre centrale inertielle, pour justement assurer la sécurité.



INS Alarmes

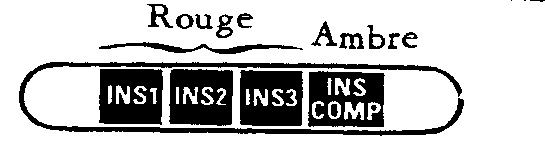

Chaque voyant rouge informe de la ou des centrales inertielles en anomalie, le voyant ambre informant un défaut de comparaison.


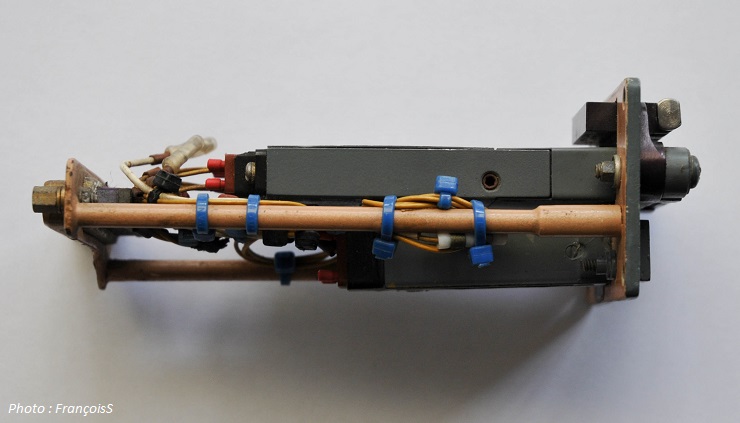

INS Alarmes



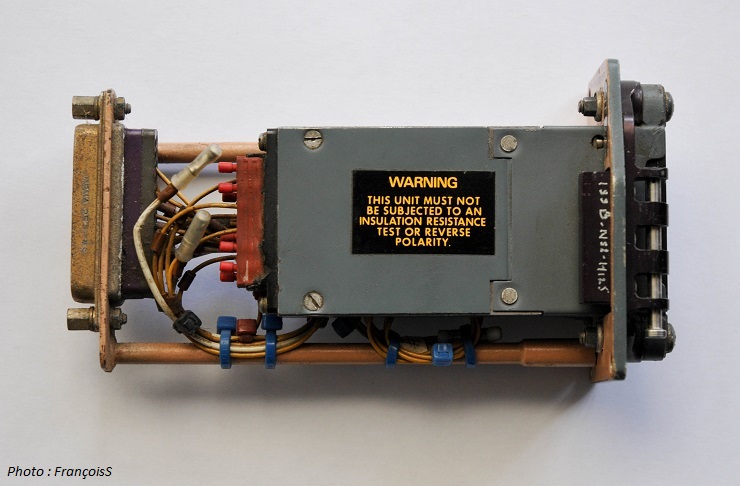

INS Alarmes

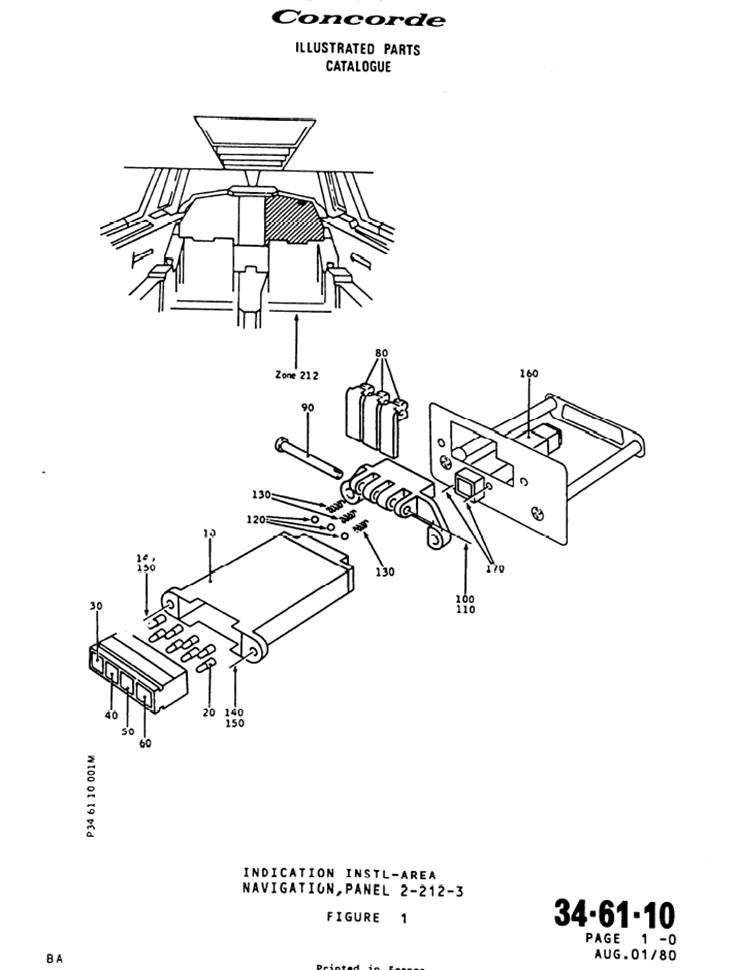

Pour les mordus de technique, vous trouverez un schéma de cette pièce dans l'IPC 34-61-10.

François

25/05/2021
