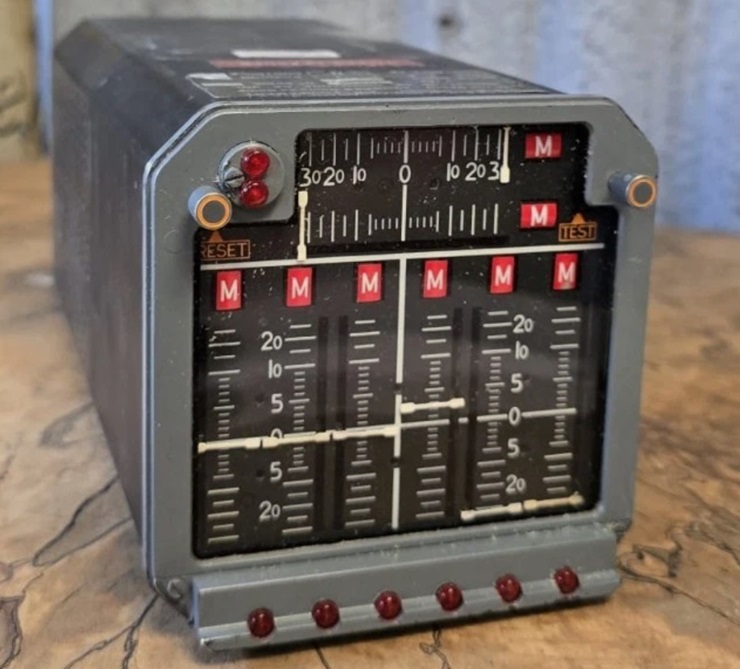

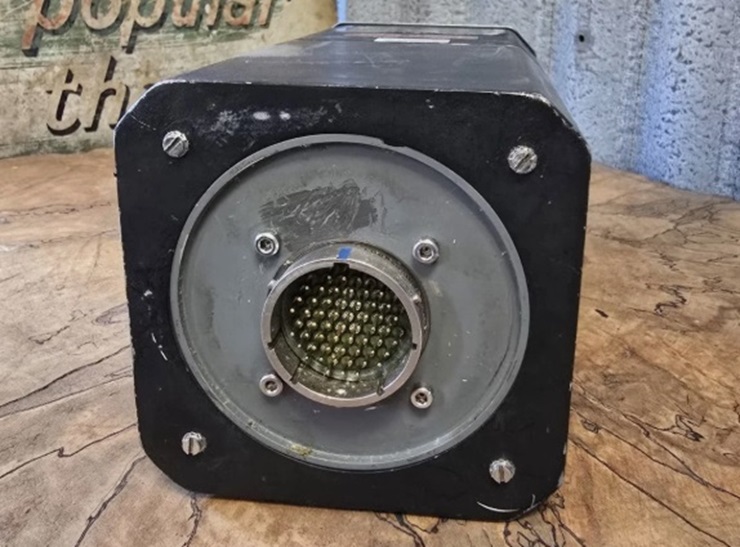

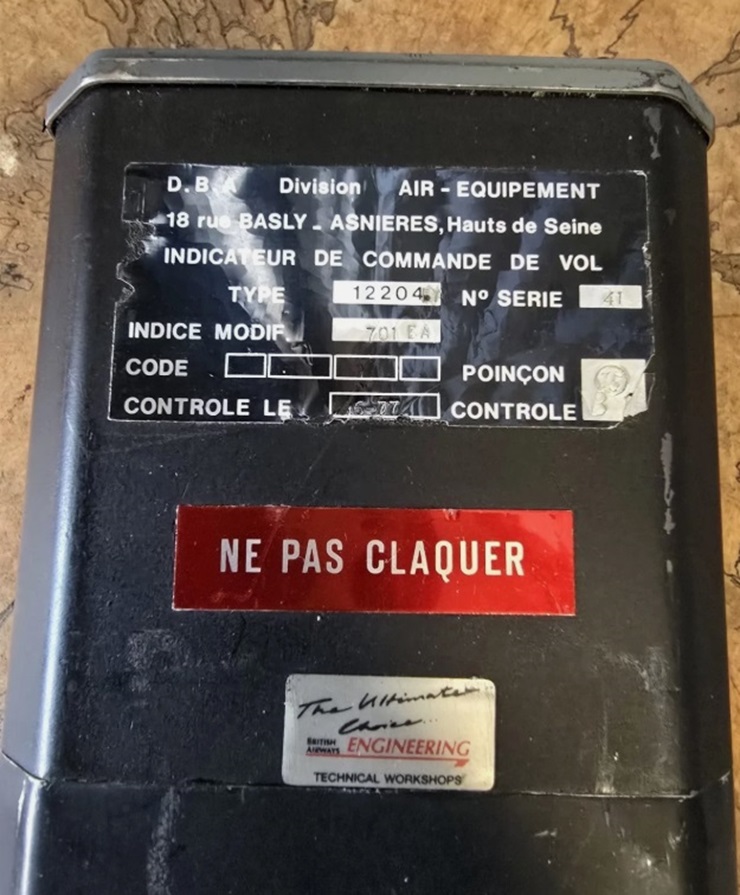

Indicateur de position commandes de vol (ICOVOL)

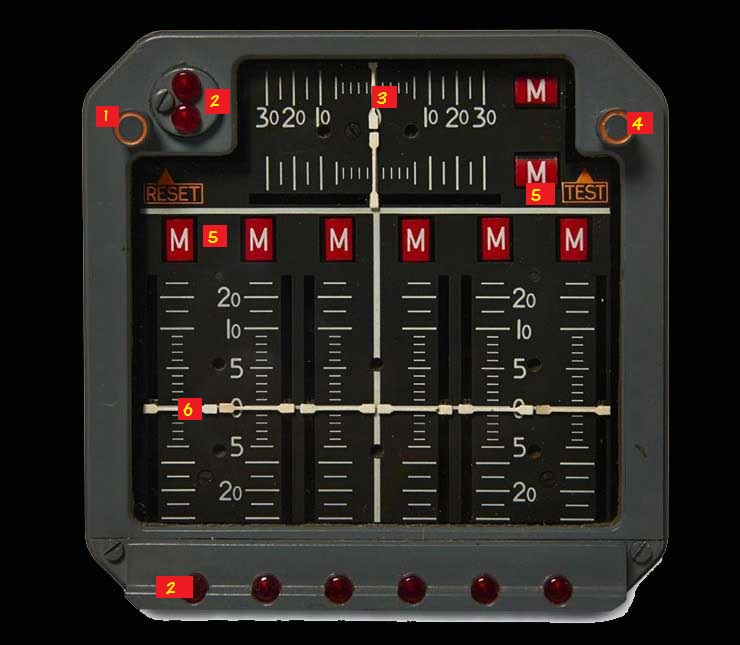

Descriptif rapide :



1 - Bouton poussoir "Alarm reset" : Suite pression, inhibe les alarmes rouges sur ICOVOL.



2 - Voyant rouge alarme ( x 8 ) : Eclairage continu = signalement que sur le groupe de gouverne corespondant, le système de surveillance a décelé une panne de la chaine électrique active.

L'illumination reste active tant que l'on a pas appuyé sur RESET, et même si l'on change de mode de commande.

Eclairage clignotant sur 2 gouvernes symétriques = signalement de vibration de l'une, ou des 2 gouvernes.



3 - Directions : matérialisation visuelle de la position des 2 gouvernes de directions.



4 - Bouton poussoir "Alarm Test" : PRESSE : Teste les alarmes rouge en éclairage clignotant. RELACHE : teste les alarmes rouges en éclairage continu et leur liaison au panneau central d'alarme. Après le test, presser le bouton poussoir "ALARM RESET" afin de réarmer le circuit.



5 - Voyant magnétique de présentation de mode de commande ( X 8 ) : le mode de commande utilisé apparait sur un indicateur magnétique situé au-dessus de chaque indicateur de position gouverne :

- M = mode mécanique

- B = mode électrique bleu

- V = mode électrique vert



6 - Elevevons : matérialisation visuelle de la position des élevons.





Contrairement à ce que j'ai pu lire parfois, l'ICOVOL n'est pas un indicateur propre à Concorde.

Pour rentrer dans les subtilités de l'indicateur (par rapport aux légendes 3 et 6 par exemple), on pourra faire remarquer que lorsqu'un avion perd un morceau de gouverne ce n'est pas pour autant que SYSTEMATIQUEMENT une alarme apparait sur l'ICOVOL, puisque cet instrument en supervise les systèmes, qui justement ne se trouvent pas dedans...

La supervision des vibrations est un cas à part et qui englobe finalement pas mal de cas particuliers.



François

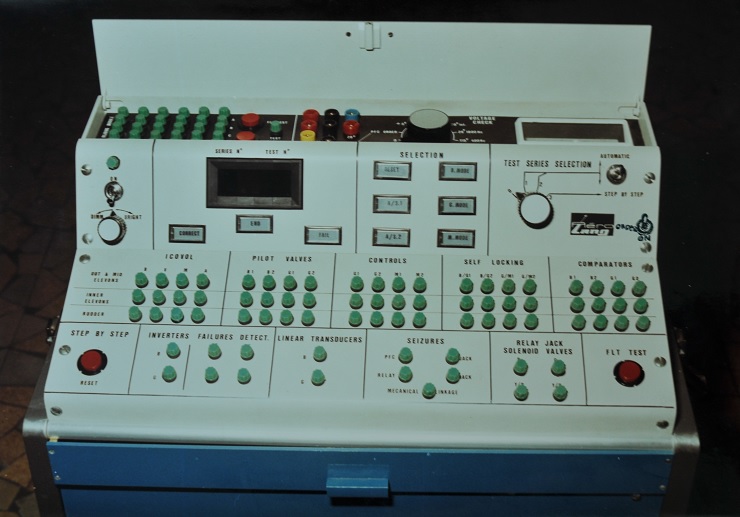

Pupitre pour tests des commandes de vol (1974)
