Les instruments de vol Concorde.



Retour sommaire Instruments de vol et pièces Concorde - Page précédente - Page suivante



Merci aux nombreux contributeurs pour leurs prêts des pièces et autorisations,

ils se reconnaîtront forcément.

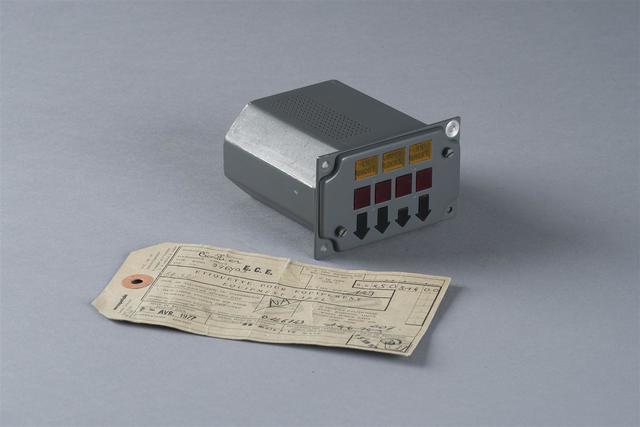

Panneau de signalisation trains

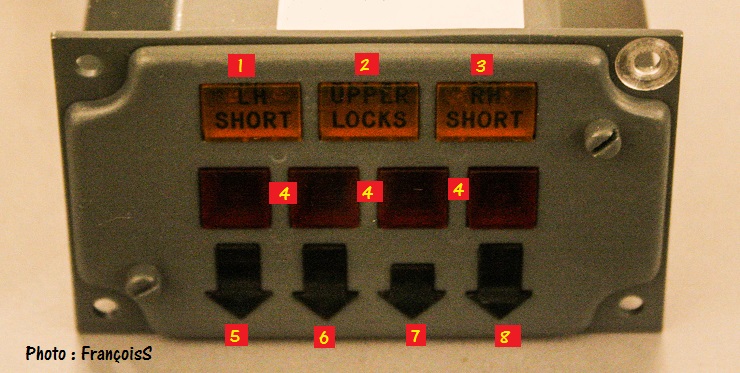

Descriptif rapide :



1 – Voyant ambre "LH SHORT" : Armé quand le levier de train est sur "DOWN".

Allumé : indique que le vérouillage bas de rétractation du train principal gauche n'est pas correctement réalisé.

2 – Voyant ambre "UPPER LOCKS" : Allumé : levier normal de train sur "DOWN" indique qu'un des verrous hauts du train est engagé. Allumé : Levier de train sur "N ou UP" indique qu'un des verrous hauts du train n'est pas engagé.

3 - Voyant ambre "RH SHORT" : Armé seulement qud le levier de train est sur "DOWN"

Allumé : indique que le verrouillage bas de rétraction du train principal droit n'est pas correctement réalisé.

4 – Voyant rouge de transit ( X 4) : Allumé : indique que les portes du train correspondant au voyant ne sont pas verrouillées fermées ou que l'atterrisseur auxiliaire de queue est déverrouillé.

5 - Flèche verte "LH" : Allumée : indique que le train principal gauche est verrouillé bas.

6 - Flèche verte "NOSE" : Allumée : indique que le train avant est verrouillé bas.

7 - Flèche verte "T" : Allumée : indique que l'atterrisseur auxiliaire de queue est verrouillé bas.

8 - Flèche verte "RH" : Allumée : indique que le train principal droit est verrouillé bas.

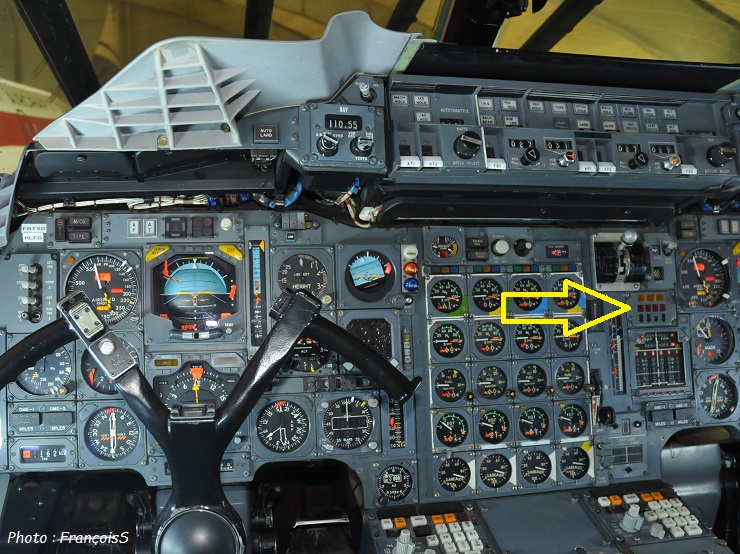

Photo : source http://www.marclabarbe.com/

05/01/2017
