Merci aux nombreux contributeurs pour leurs prêts des pièces et autorisations,

ils se reconnaîtront forcément.

Commande de nez et visière

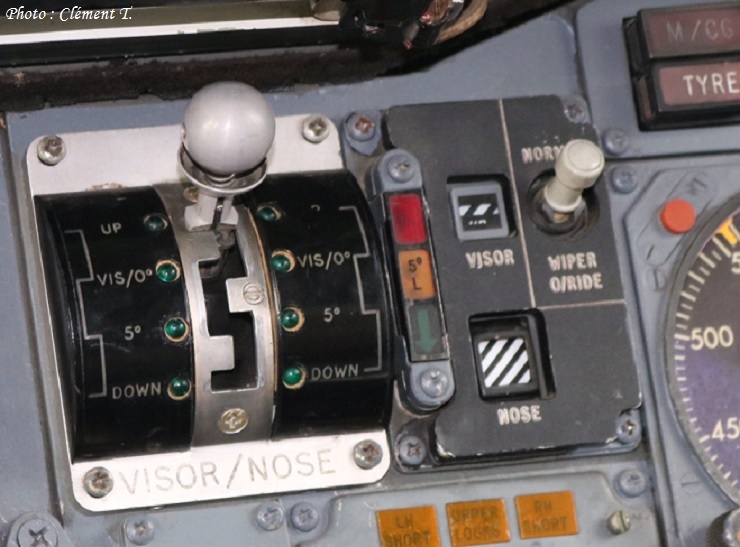

Emplacement de la commande en question dans un cockpit de Concorde.



Levier visière et nez



Levier visière et nez

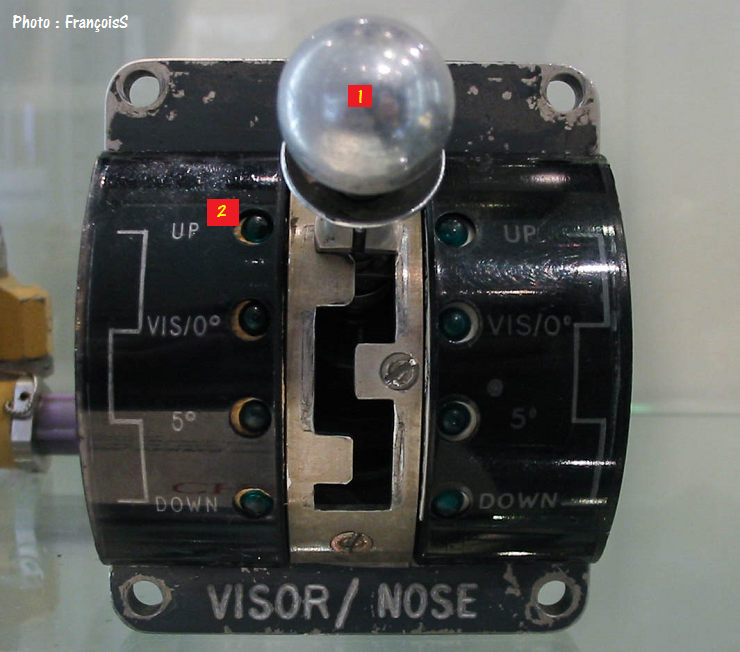

Descriptif rapide :



1 - LEVIER de commande nez/visière : Une collerette est disposée sur le levier de commande pour éviter les manœuvres intempestives. Celle-ci doit être soulevée pour manœuvrer le levier. Une chicane empêche le passage involontaire sur DOWN lorsque le levier est sur UP ou VIS / 0°.

Sur la position 5°, la collerette doit être relâchée puis de nouveau soulevée pour pouvoir sélectionner la position DOWN.



2 - Voyant vert ( X 8 ) de signalisation positionnement levier.

UP - VIS/0° - 5° - DOWN sont les 4 positions posibles de ce levier + les transits.





Avec tous mes remerciements à ARTCURIAL pour son autorisation de diffusion, photos comprises.

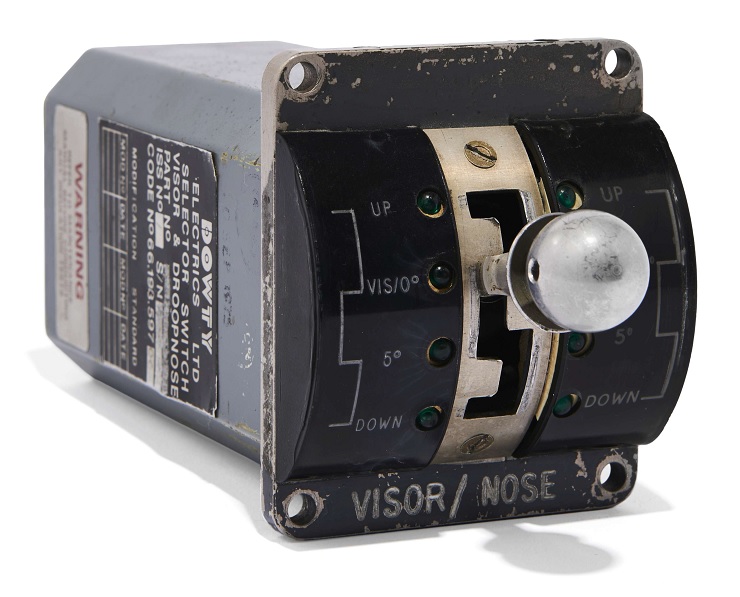

Levier visière et nez

Photo : source http://www.artcurial.com

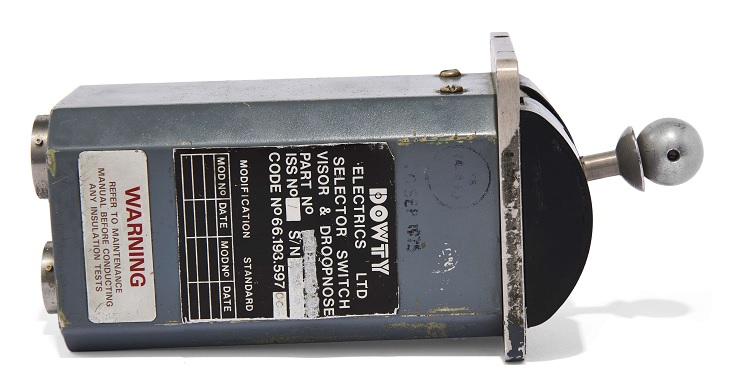

Levier visière et nez

Photo : source http://www.artcurial.com

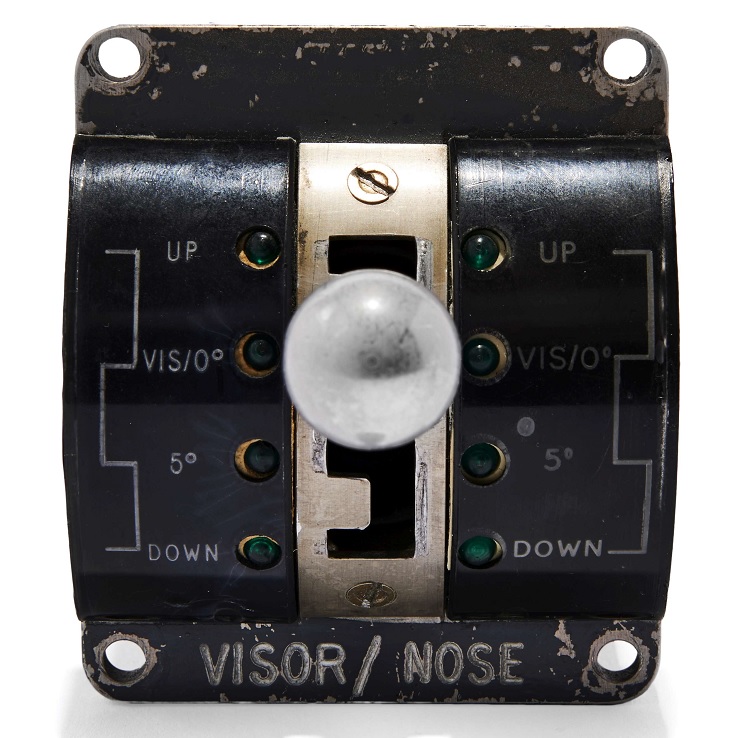

Levier visière et nez

Photo : source http://www.artcurial.com

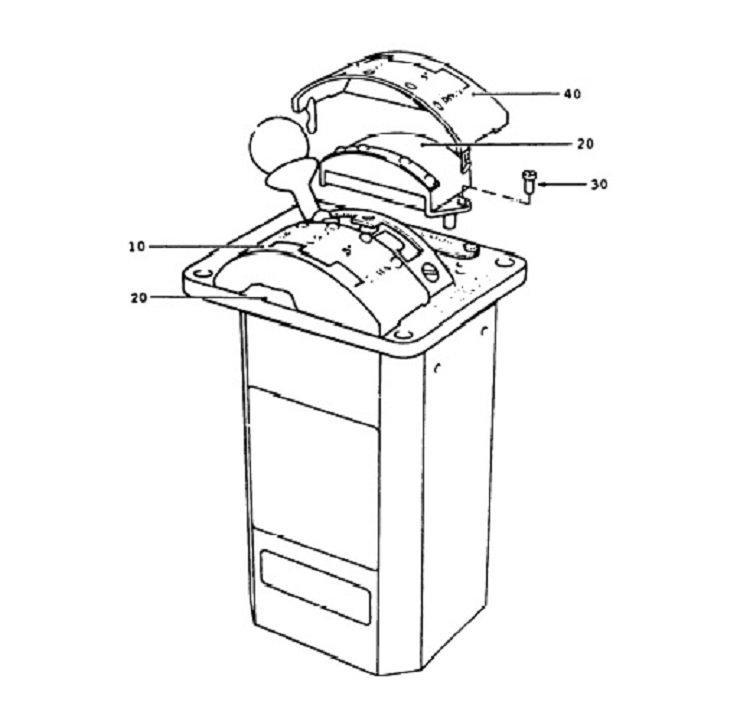

Pour les mordus de technique, vous trouverez un schéma de cette pièce dans l'IPC 27-61-53 (Figure 1) .



Levier visière et nez



Levier visière et nez



16/12/2016 (Dernière modification le 14/10/2022)
