Les instruments de vol Concorde.



Retour sommaire Instruments de vol et pièces Concorde - Page précédente - Page suivante



Merci aux nombreux contributeurs pour leurs prêts des pièces et autorisations,

ils se reconnaîtront forcément.

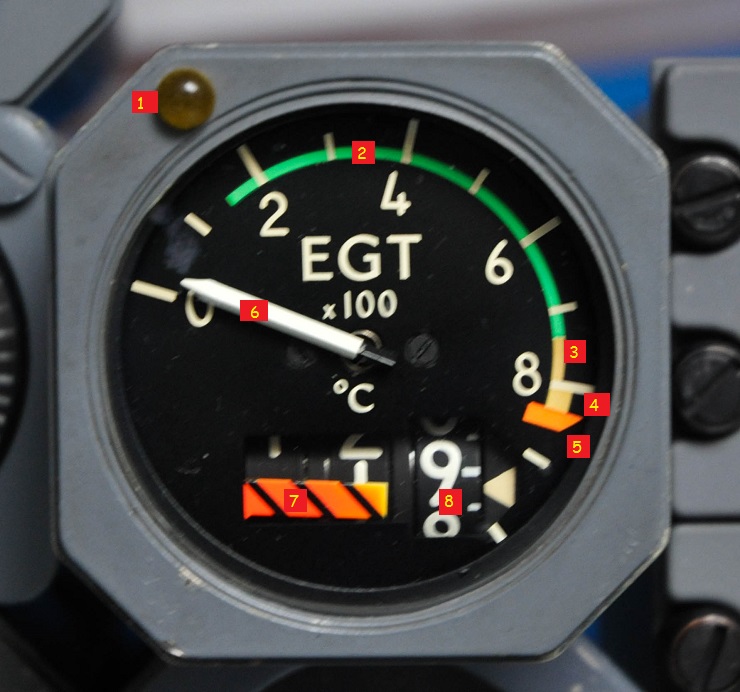

Indicateur EGT





Descriptif rapide :



1 - Voyant jaune : Allumé indique la perte du signal EGT envoyé au système de régulateur utilisé, simultanément l'aiguille bascule à zéro..

2 - Secteur vert (de 150 à 720°C)

3 - Secteur jaune (de 720 à 800°C)

4 - Secteur jaune double (800 à 840°C)

5 - Limite rouge à ne pas dépasser.

6 - Aiguille blanche du compteur circulaire (Légende en °C x 100)

7 - Drapeau : Ce drapeau rayé rouge et noir apparait en cas de perte d’alimentation.

8 - Compteur digital

L'indicateur EGT renseigne sur la température (°C) des gaz à la sortie de la tuyère primaire sur une échelle circulaire et un compteur digital.

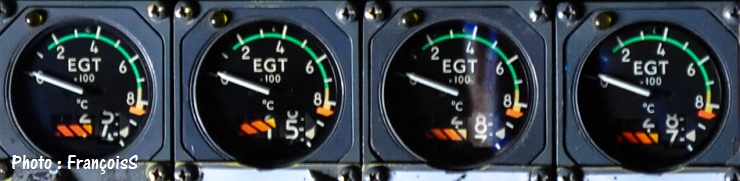

Existe en 4 exemplaires, 1 par réacteur.

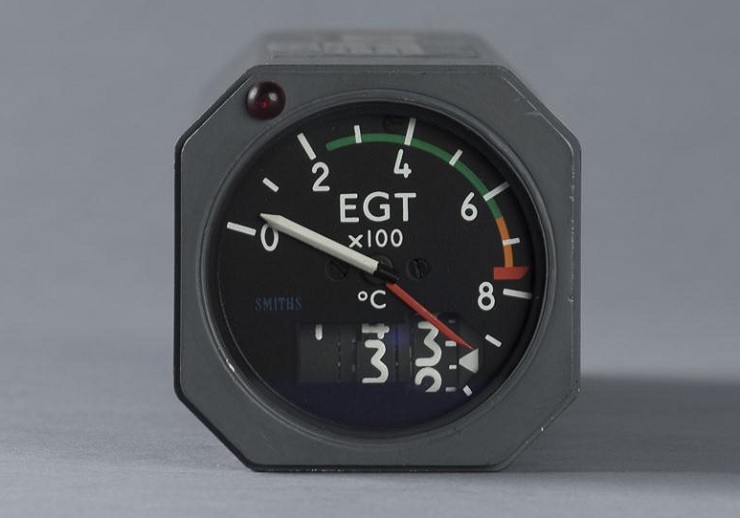

Sur cet autre exemplaire EGT on notera de suite quelques légères différences, certes il est bien de provenance Concorde, mais pas sur les modèles série.







L'indicateur EGT ci-dessous ne comprend pas le secteur jaune double (Légende 4 - voir plus haut)



Photo : source http://www.marclabarbe.com/

19/12/2016
