Les instruments de vol Concorde.



Retour sommaire Instruments de vol et pièces Concorde - Page précédente - Page suivante



Merci aux nombreux contributeurs pour leurs prêts des pièces et autorisations,

ils se reconnaîtront forcément.

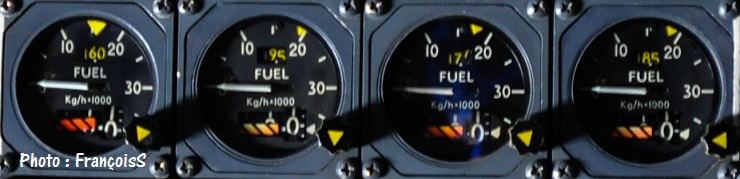

Indicateur "Fuel Flow"

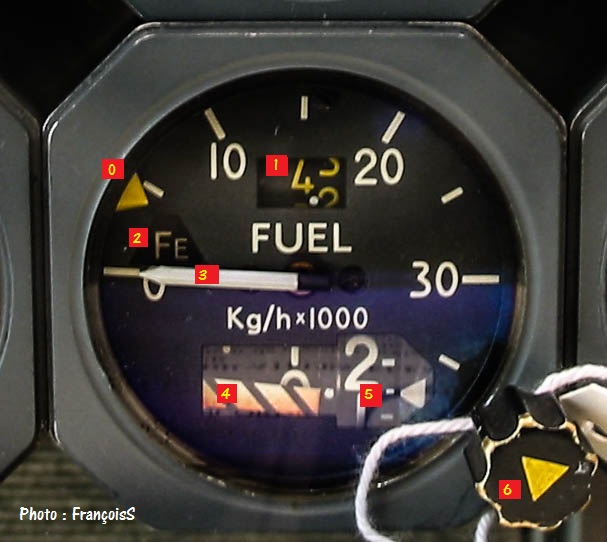

Descriptif rapide :



0 – Index : matérialisation de la valeur requise pour le décollage
1 – Compteur digital supérieur : voir explications N°6
2 – Drapeau FT/FE : 2 indications possibles :
FE (engine) = quand seul le débit réacteur est enregistré ou quand le débit du système réchauffe a baissé en dessous de 330 kg/h.
FT (total) = quand le débit réacteur + réchauffe est enregistré (débit réchauffe supérieur à 680 kg/h)
3 – Aiguille du compteur circulaire : voir explication N°5
4 – Drapeau rayé rouge et noir : apparait en cas de perte d’alimentation
5 – Compteur digital inférieur : Affichage du débit instantané en kg/h x 1000 sur le compteur digital ainsi que sur le compteur circulaire N°3
6 -  Bouton d’affichage : ajuste l’index et le compteur digital supérieur aux valeurs requises pour le décollage.

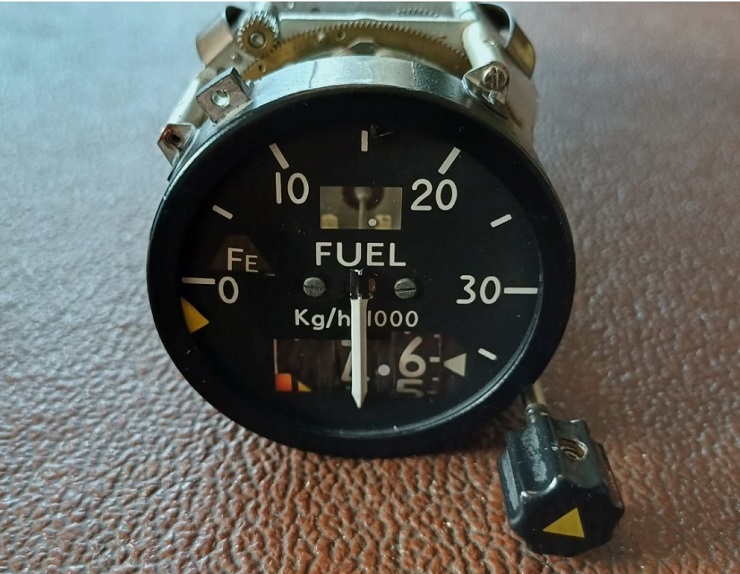

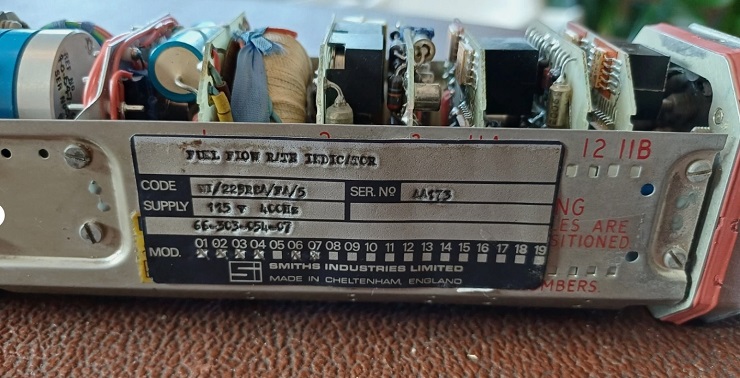

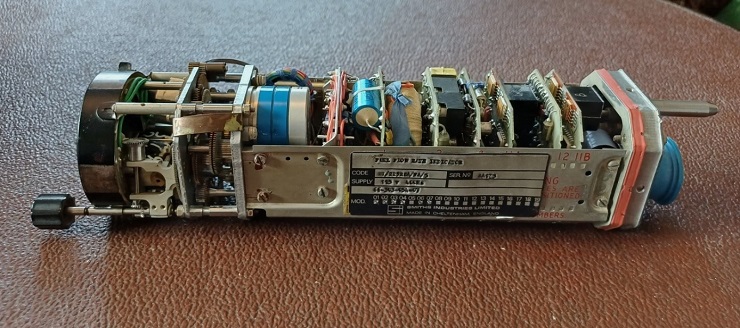

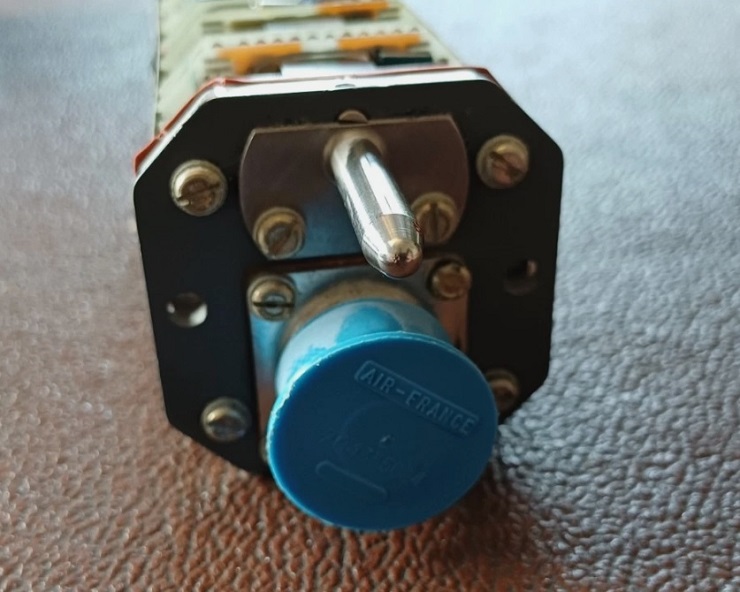

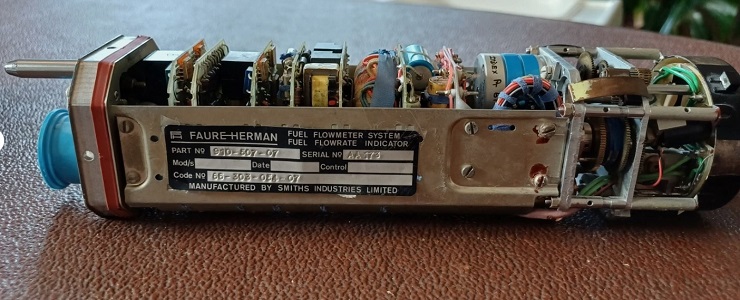

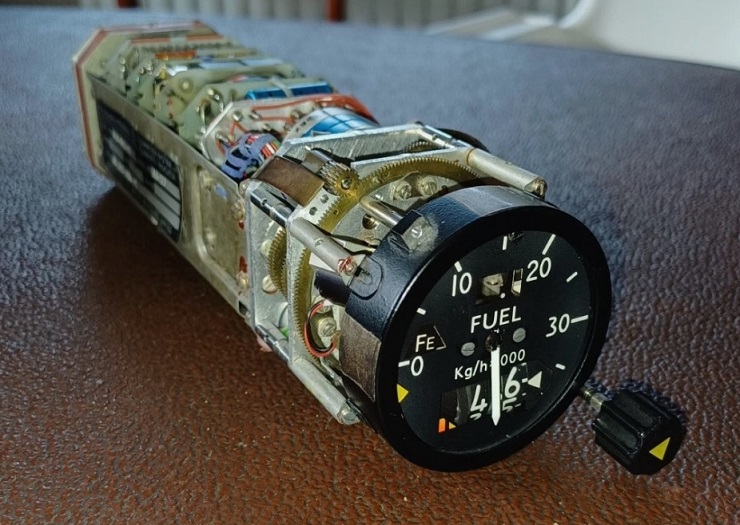

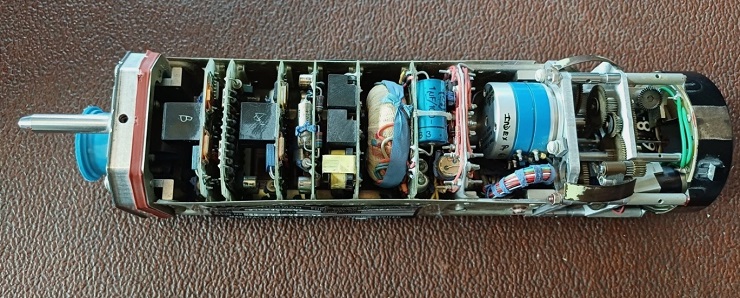

Asuivre quelques photos détaillées des entrailles de cet instrument Concorde Fuel Flow
