Indicateur de centrage Concorde



Centrage Concorde

Descriptif rapide :

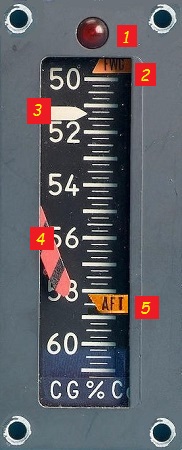

1 - Voyant rouge d’alerte : s’illumine en cas de dépassement de la limite de centrage AVANT ou ARRIERE de l’enveloppe de vol autorisée.


2 - Index (orange) de limite de centrage AVANT (FWD) à ne pas dépasser



3 - Index (blanc) instantané de position de centrage


4 - Fanion rayée noir et rouge : apparaît en cas de
- défaut d’alimentation électrique
- perte de signal

- défaut d'asservissement



5 - Index (orange) de limite centrage ARRIERE (AFT) à ne jamais dépasser



Le fabricant de cet instrument est INTERTECHNIQUE, il en sera à nouveau question plus bas.

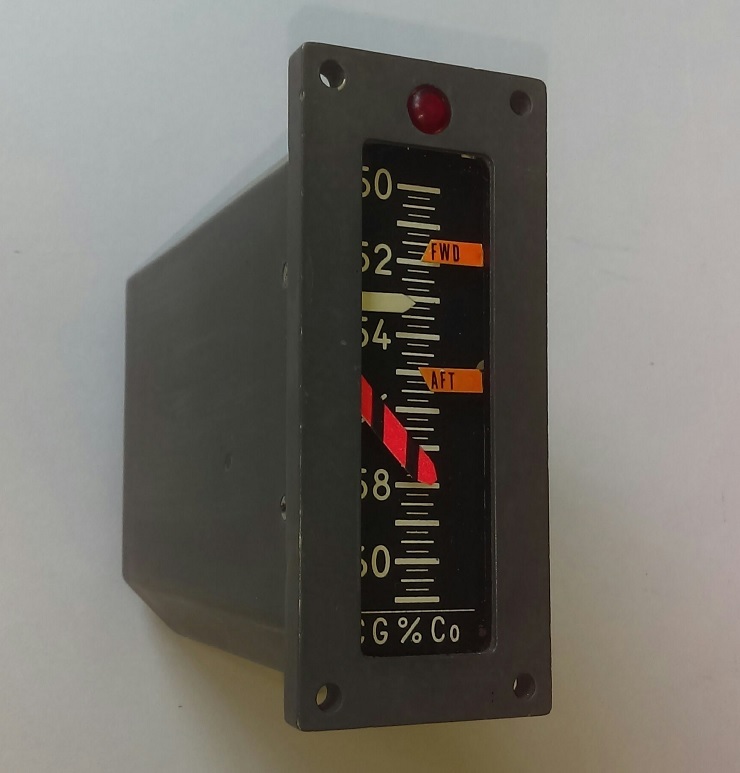

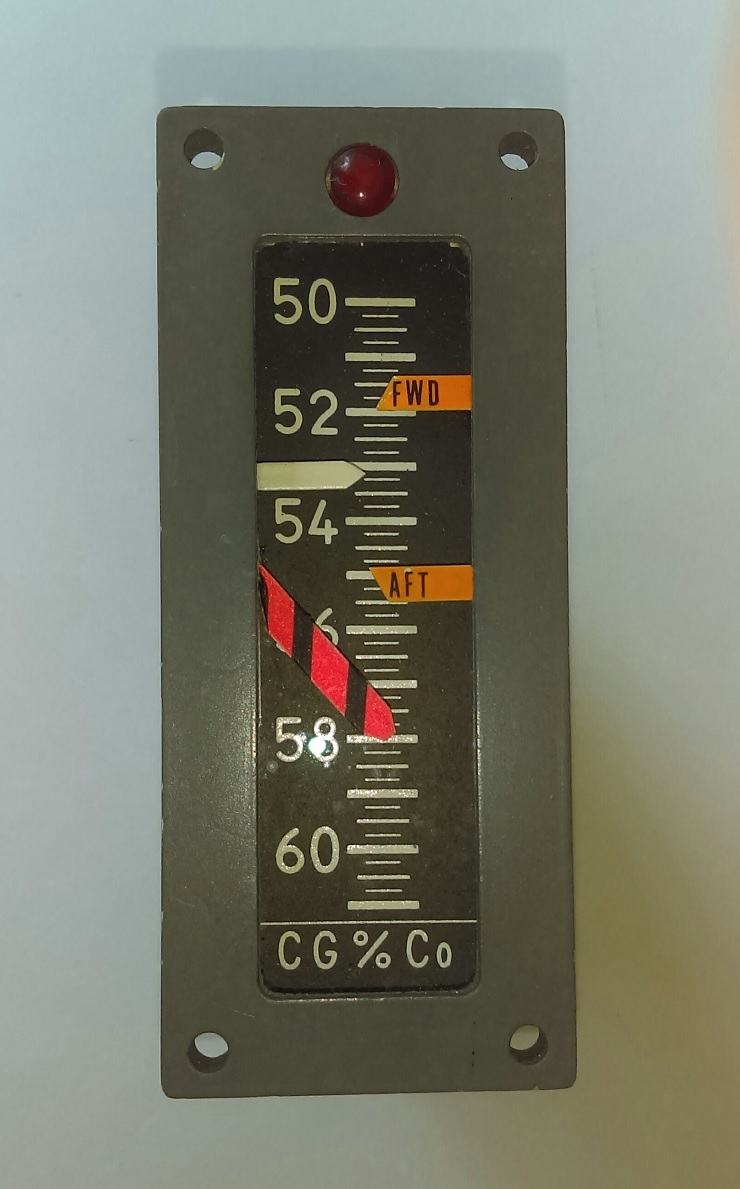

Sur cette photo intéressante en comparaison avec la précédente, on observe un net déplacement du centre de gravité (index blanc) vers l'arrière, mais toujours à l'intérieur des limites externes FWD et AFT du moment.

Ces 2 limites externes, elles aussi, ont reculé.



Pas d'alerte rouge au niveau du voyant rouge supérieur (non illuminé), pas de fanion d'erreur non plus, à priori notre Concorde est en croisière supersonique, du carburant ayant donc été transféré vers l'arrière.

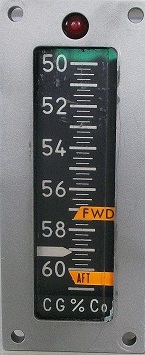

  Indicateur de centrage



Autres détails intéressants sur cet indicateur de centrage sur les photos à suivre.

A ce sujet, tous mes remerciements à Bernard pour l'autorisation d'utilisation de ses photos et explications allant avec.

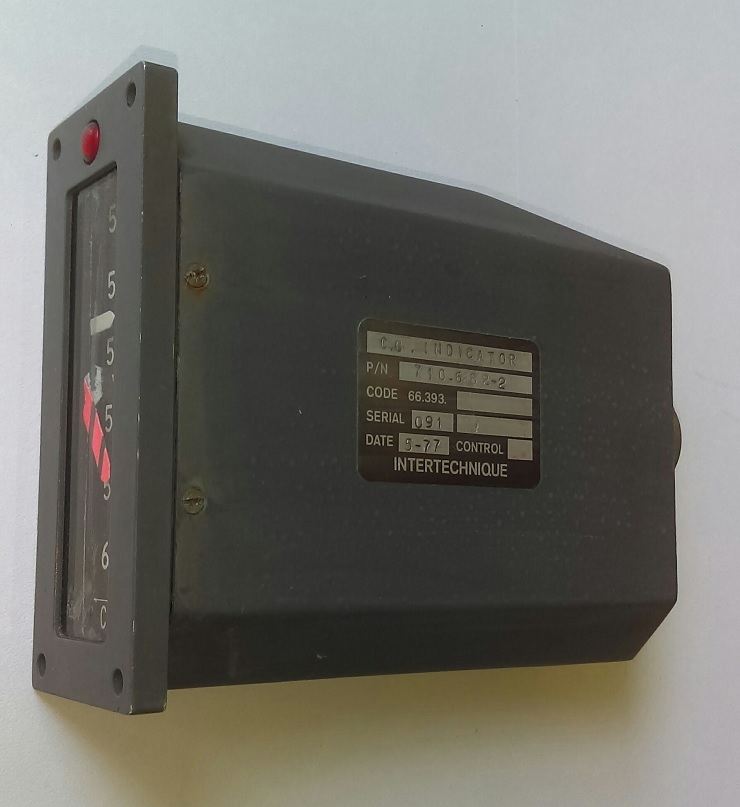

Ici l'indicateur, daté de 1977, est dans sa version maquette constructeur INTERTECHNIQUE.

Ne pas se fier aux apparences, cet indicateur est totalement vide.

Toutes les bases et les dimensions y sont par contre, pour la version complète montée dans les Concorde.
