Anémomachmètre de secours



Instrument Concorde



Anémomachmètre de secours

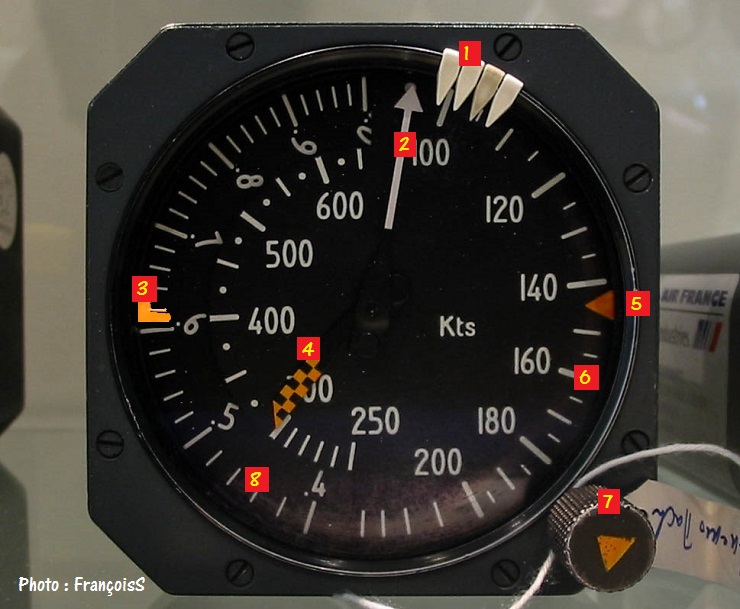

Descriptif rapide :


L’anémomachmètre de secours pour fonctionner reçoit les pressions statiques et totale de la perche du nez. Cet indicateur est situé en place gauche seulement.


1 – Index aide-mémoire : 4 index blancs coulissent manuellement comme repères des vitesses caractéristiques.
2 – Aiguille blanche : indique simultanément la vitesse IAS (kt) et le nombre de Mach.
3 – Repère MMO : trait orange sur l’échelle de Mach permettant de repérer la valeur MMO.
4 – Aiguille VMO : de couleur jaune et noire
5 – Index interne (orange) : index de repère commandé par le bouton N°7.
6 – Echelle de vitesse IAS fixe : plage de 100 à 650 kt
7 – Bouton de commande de l’index interne N°5
8 – Echelle du nombre de Mach : cette échelle est mobile, le nombre de mach se lit en face de l’aiguille blanche. Plage Mach : de 0.4 à 2.5
