Panneau signalisation portes

Merci aux nombreux contributeurs actifs sur cette rubrique, autant pour les pièces,

les photos que les autorisations.



Panneau signalisation portes

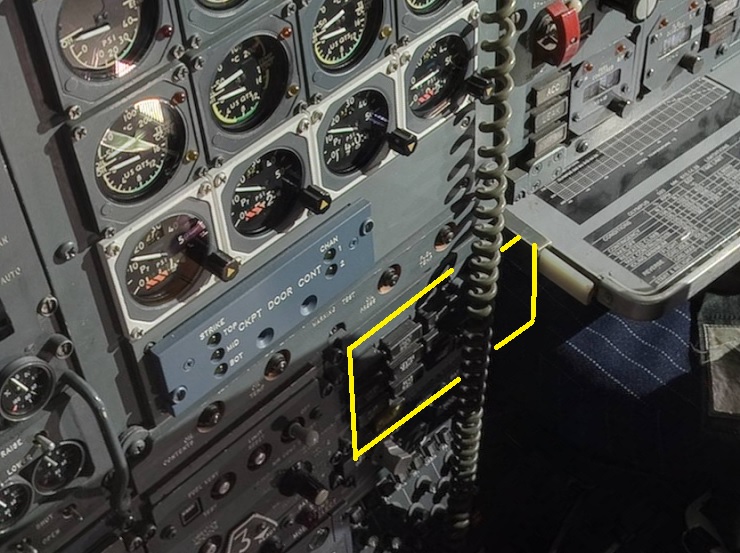

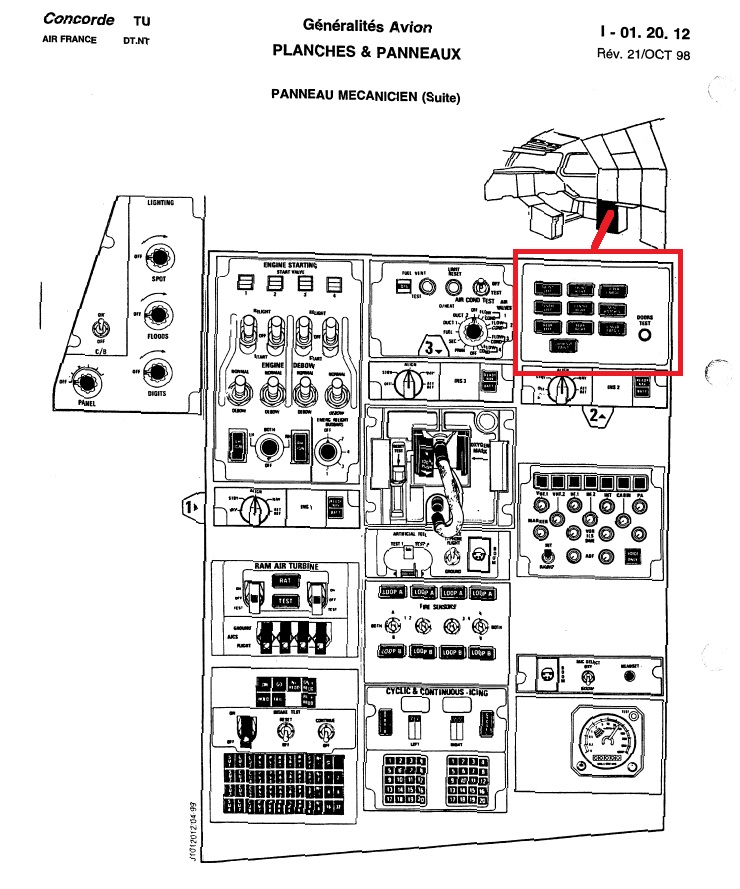

Voici exactement où se trouve ce panneau signalisation portes, dans le cockpit d'un Concorde, sur le poste mécanicien navigant.



Panneau signalisation portes



Panneau signalisation portes

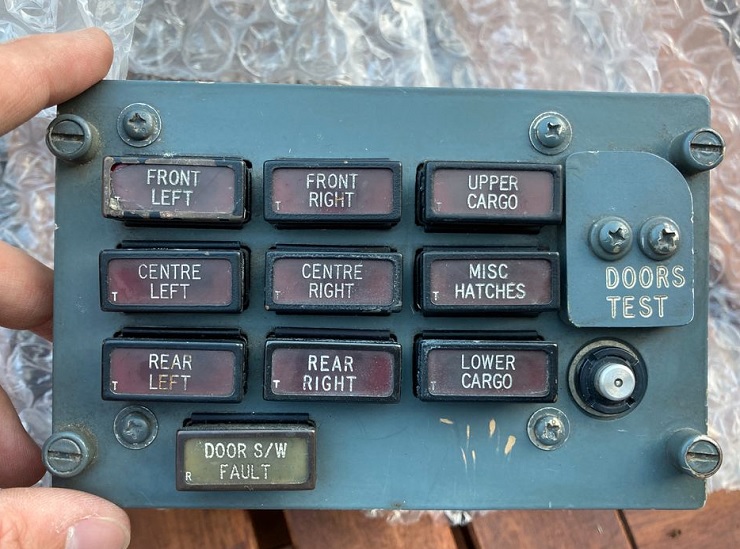

Descriptif rapide :



Panneau signalisation portes

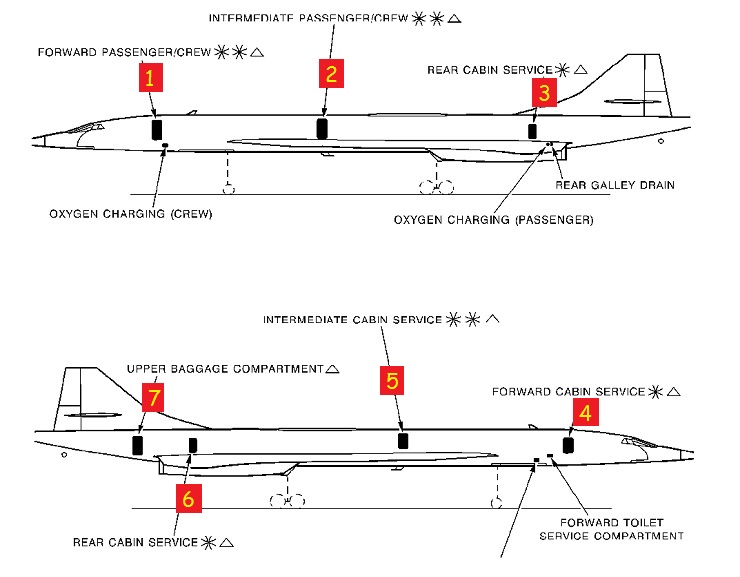

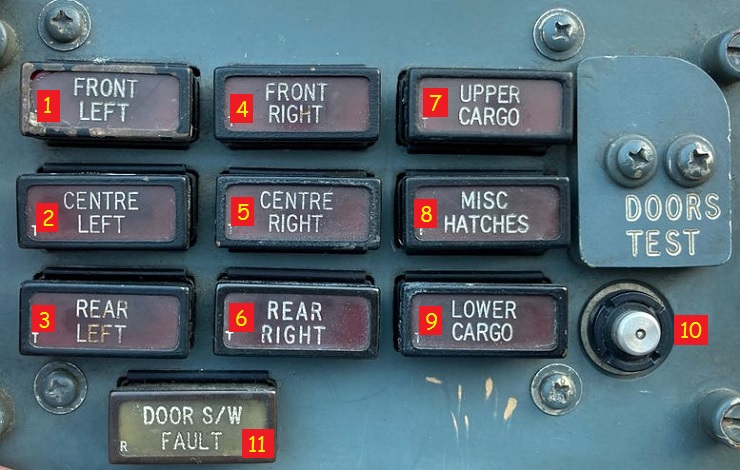

1 à 7 + 9 - Voyant rouge Signalisation Portes ( X 8 )

Allumé : indique que la porte correspondante n'est pas verrouillée.

Voyant lumineux accompagné d'un voyant rouge DOORS au panneau central d'alarmes + GONG sonore.



Panneau signalisation portes

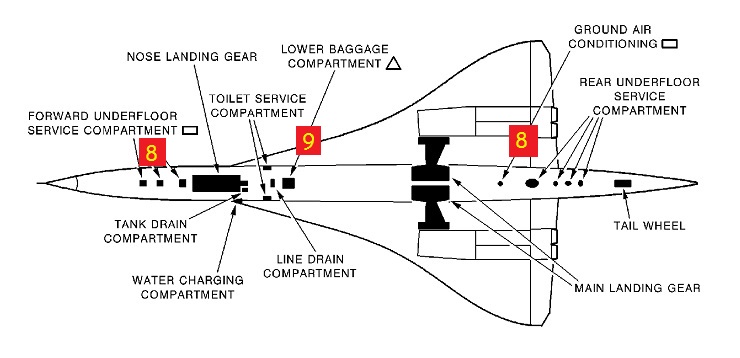

8 - Voyant rouge « MISC HATCHES » Allumé : indique qu'une des 4 trappes n'est pas verrouillée fermée.

Trappe service avant + 2 portes d'accès à la soute électronique + porte de prise de climatisation au sol



10 - Bouton Poussoir « DOORS TEST » Pressé : Vérifie les circuits de signalisation entre les microcontacts de portes et les voyants



11 - Voyant jaune « DOOR S/W FAULT" Allumé : indique qu'au moins une des 6 portes cabine donne une indication incorrecte. Chaque porte est munie de deux microcontacts. Si l'un est ouvert et l'autre fermé, un signal d'incompatibilité est envoyé au voyant.
