Fuselage - Pressure switch

Merci aux nombreux contributeurs pour leurs photos et autorisation d'utilisation, et tout particulièrement à Thierry.

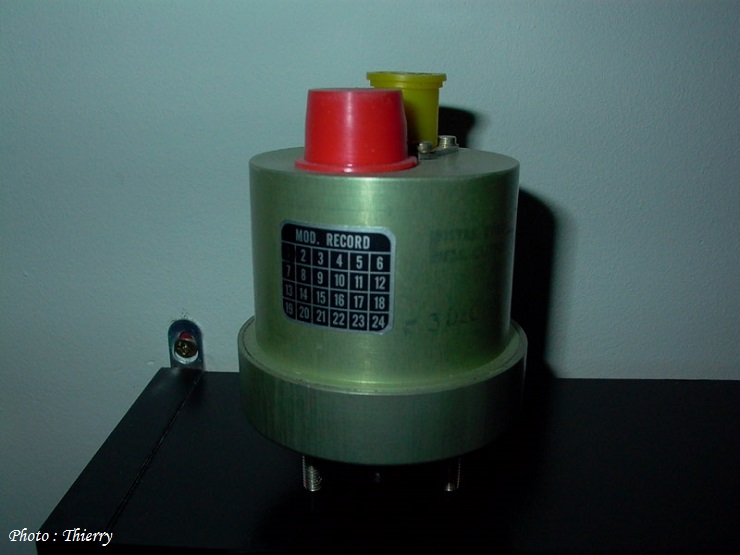

Cette pièce du nom de « pressure switch » se trouve dans la zone avant de l’avion et sous le plancher.
Par sécurité il y a d’ailleurs 3 circuits.

Elle est liée à l’air conditionné et sur le circuit extraction d’air, avec une alimentation électrique comme pour une porte commandée à distance.


Fuselage - Pressure switch

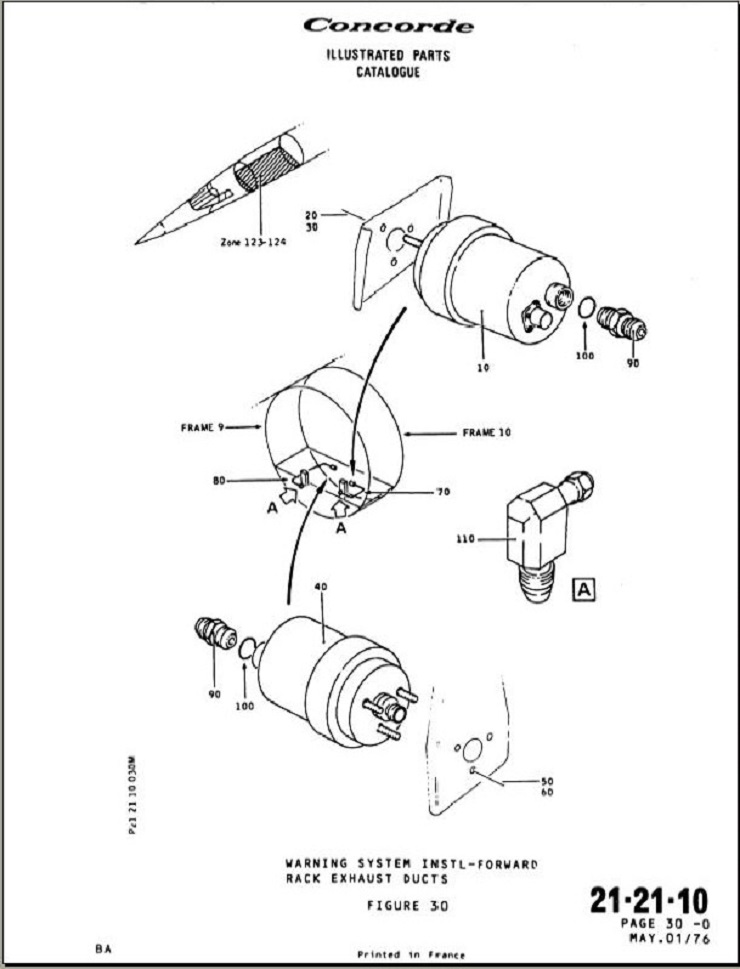

Pour les mordus de technique, vous trouverez un schéma de cette pièce dans l'IPC 21-21-10 (Figure 30) .



Fuselage - Pressure switch

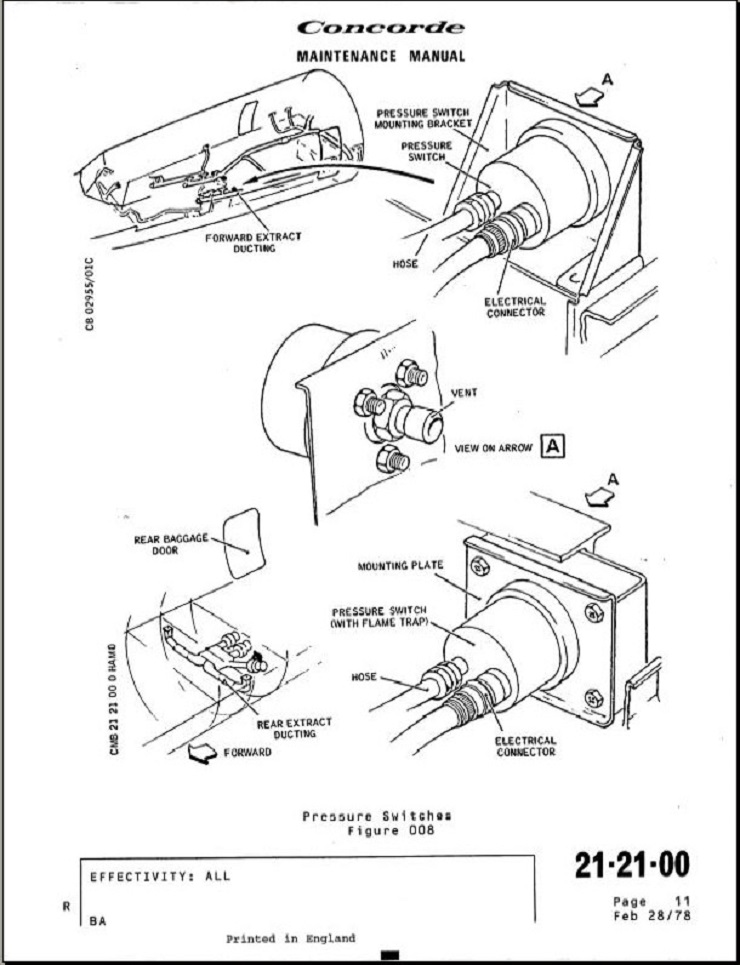

Ou encore dans le manuel de maintenance 21-21-00 (Figure 008)



Fuselage - Pressure switch





François

10/11/2022
