Fuselage - Module électrique sur circuit air statique

Merci aux nombreux contributeurs pour leurs photos et autorisation d'utilisation, et tout particulièrement à Thierry


Référence de la pièce : 655 050 0100 - C 20110 93 B - 28 V

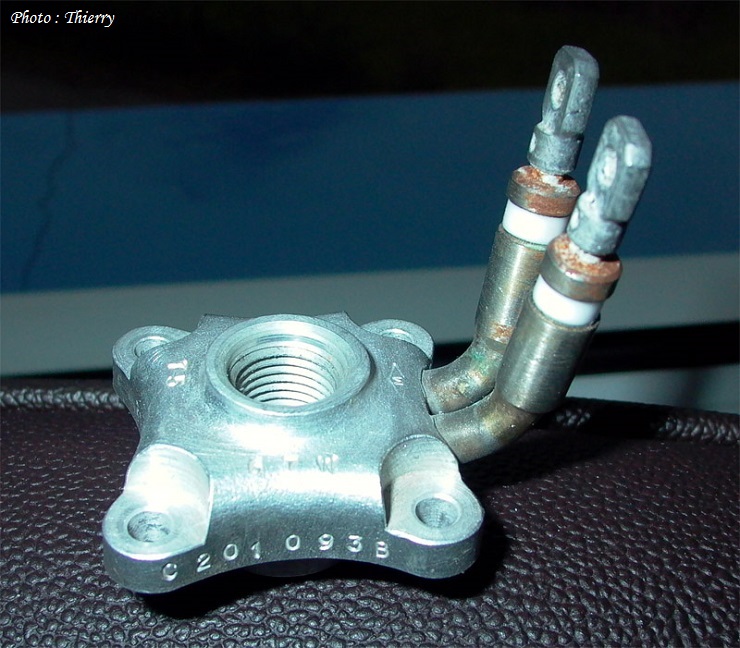

Il s'agit d'un module électrique situé sur l'un des circuits air statique.


Capteur sur circuit air statique

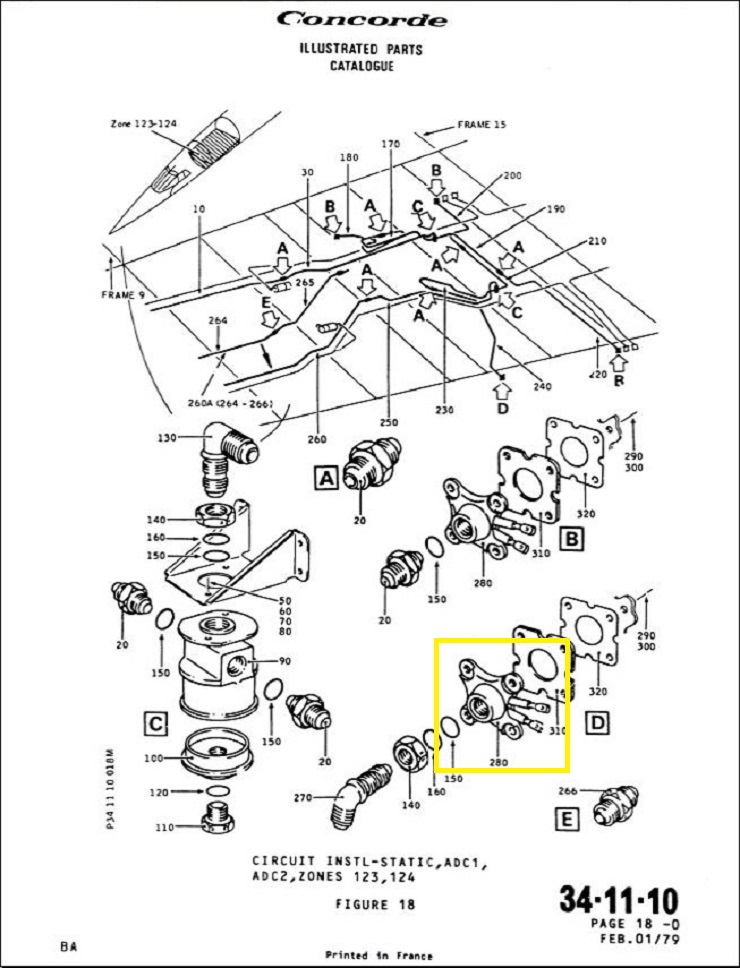

Pour les mordus de technique, vous trouverez un schéma de cette pièce dans l'IPC 34-11-10 (Figure 18) .



Capteur sur circuit air statique



Autre schéma dans le Maintenance Manual 21-35-14 (Fig 403)

Sur ce dessin on distingue beaucoup mieux 3 des prises statiques situées sur l'un des côté du fuselage du Concorde, depuis l'intérieur.



Capteur sur circuit air statique

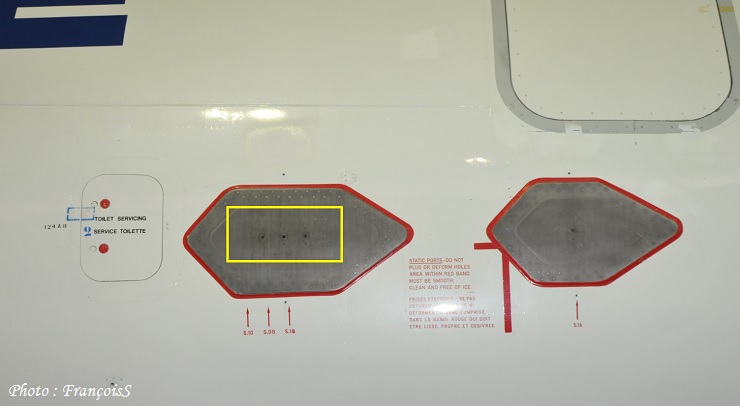

Sur la photo suivante vous verrez 3 des prises statiques, mais vues depuis l'extérieur de la carlingue cette fois.

Les prises statiques sont dégivrées électriquement.



Capteur sur circuit air statique
