Réacteur Olympus 593 : Sorties air HP

Merci aux nombreux contributeurs pour leurs photos et autorisation d'utilisation.



Voici une pièce particulièrement imposante et très photogénique raccordée sur chaque réacteur Concorde Olympus 593. On trouve d'ailleurs 2 exemplaires de cette pièce sur chaque réacteur.

La mise à l'air des paliers 2 et 3 d'un réacteur suit un cheminement via cette pièce, juste avant de déboucher dehors, hors de la nacelle réacteur.

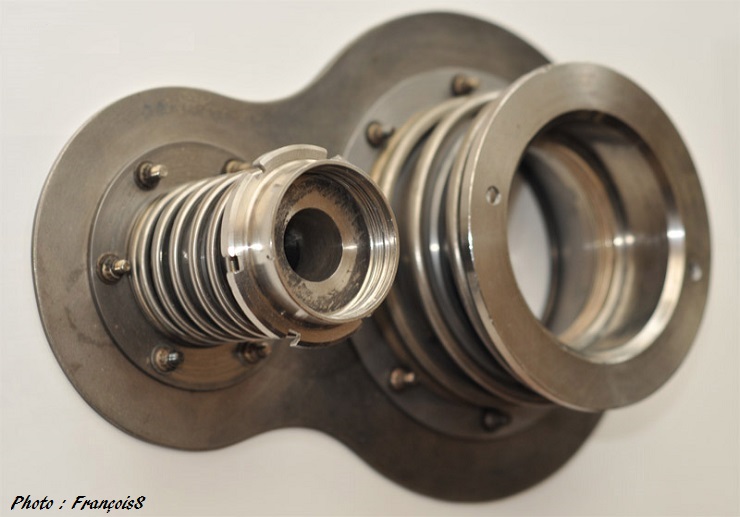

Sorties air HP

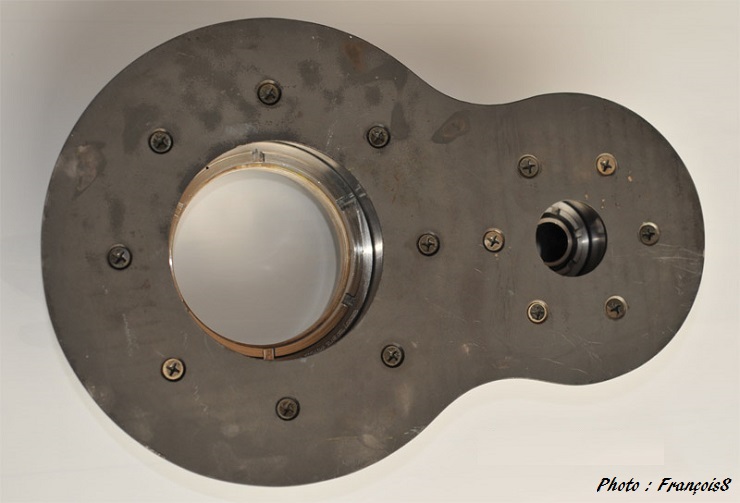

Sorties air HP



La pièce est solidement fixée au réacteur via ses 2 colliers de raccordement, couleur chrome.

De l'autre côté (grosse platine foncée en forme de 8) la pièce est plaquée sur l'une des portes ouvrantes de nacelle réacteur.

Les 2 puissants ressorts permettent justement ce placage très efficace et une liberté de mouvement lors de l'ouverture des portes nacelle lors de chaque maintenance.

Il va sans dire que tout ce qui sort des 2 orifices est systématiquement TRES chaud.

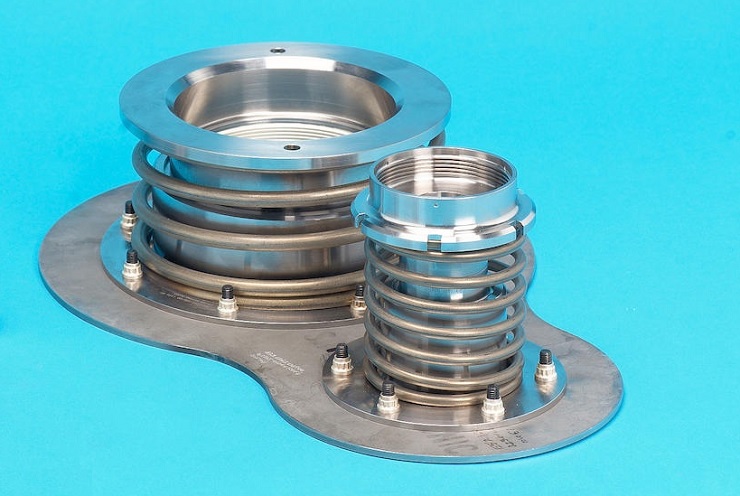

Sorties air HP

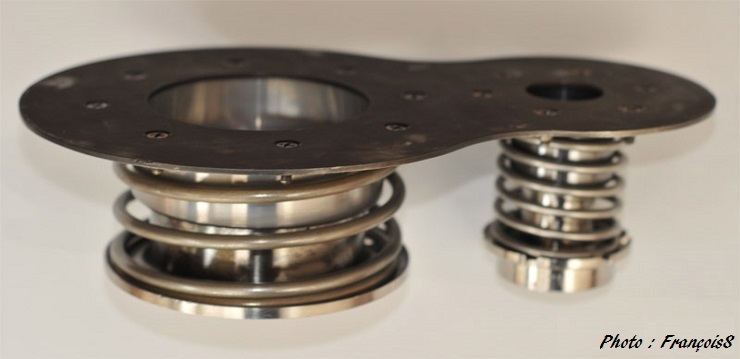

Sorties air HP

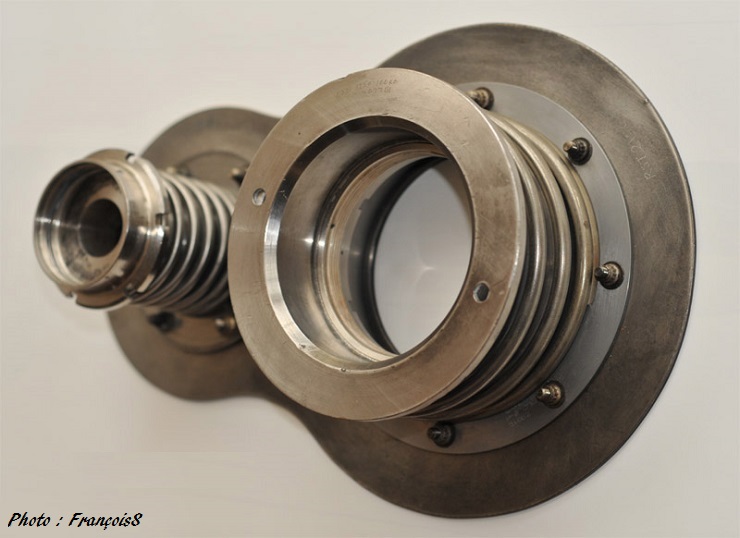

Sorties air HP

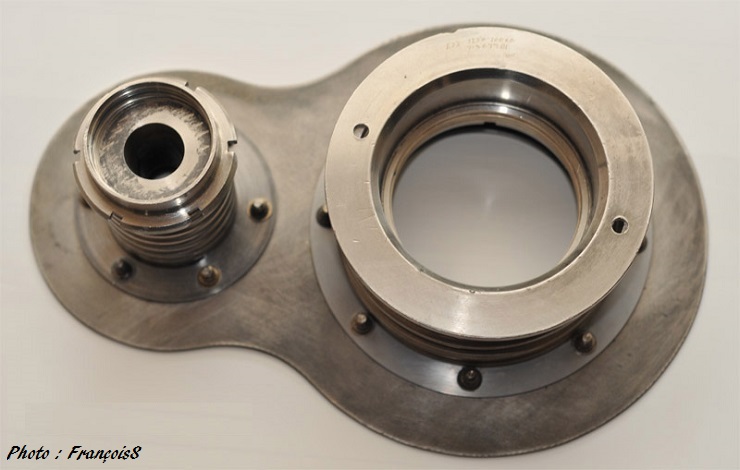

Sorties air HP

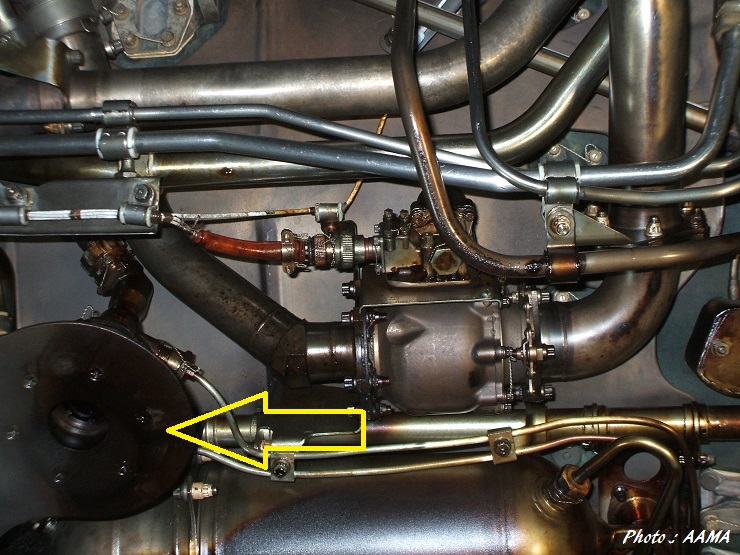

Sur la photo suivante on voit ma pièce en situation.



Sorties air HP

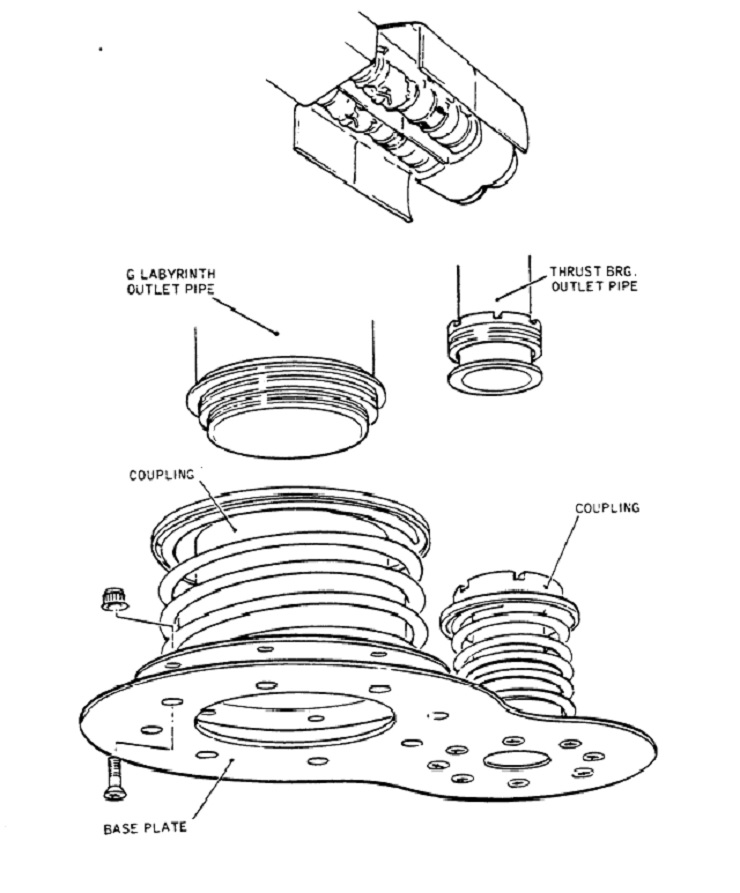

Pour les mordus de technique, vous trouverez quelques schéma de cette pièce dans le MM 75-21-11 (figure 401), etc...



Sorties air HP



Page complémentaire pour quelques autres explications sur le réacteur Olympus 593.

François



15/09/2021
