Freinage : Maître cylindre sur circuit secours ( Master cylinder - Emergency Braking)

Merci aux nombreux contributeurs pour leurs photos et autorisation d'utilisation.

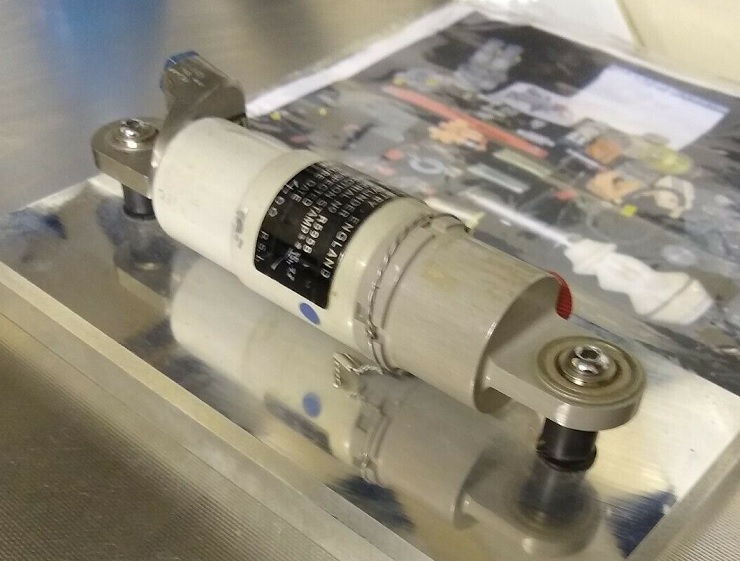

Voici une pièce que l'on appelle un maître cylindre hydraulique.

Vous avez à peu près la même chose (dans le principe) derrière la pédale de frein de votre voiture.

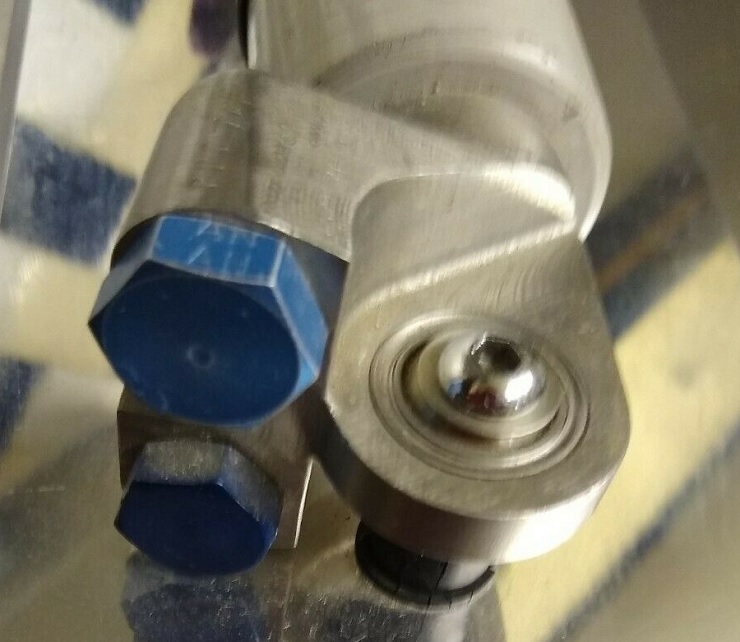

En compressant plus ou moins cette pièce qui contient de l'hydraulique, vous pilotez à distance l'écrasement des freins sur l'un des circuits secours.

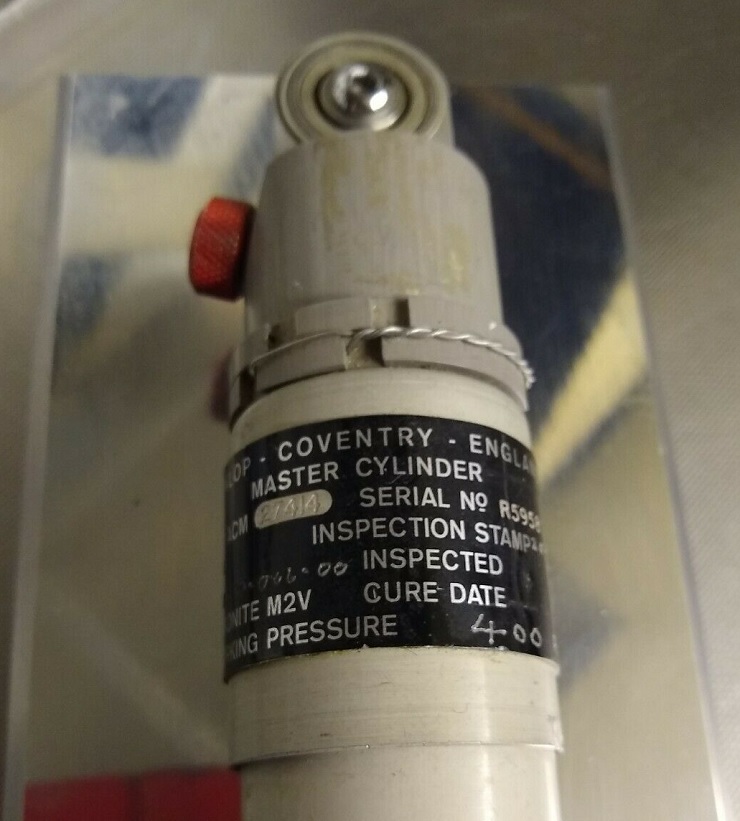

Freinage : Maître cylindre sur circuit secours ( Master cylinder - Emergency Braking)

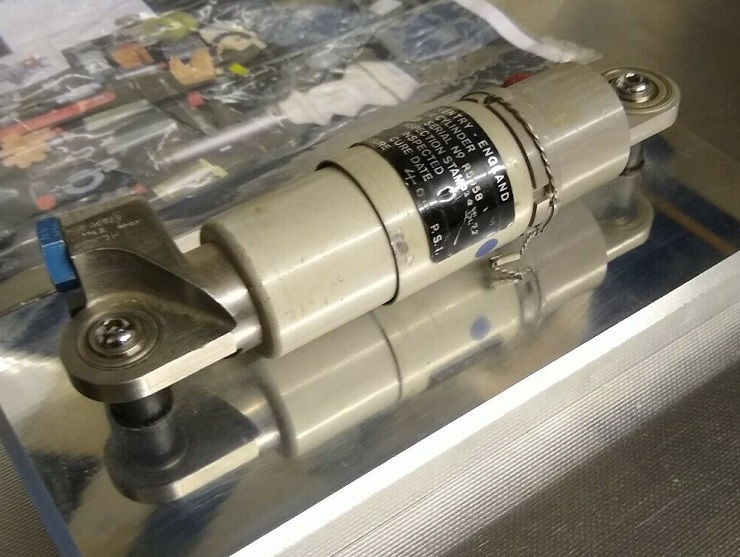

Freinage : Maître cylindre sur circuit secours ( Master cylinder - Emergency Braking)

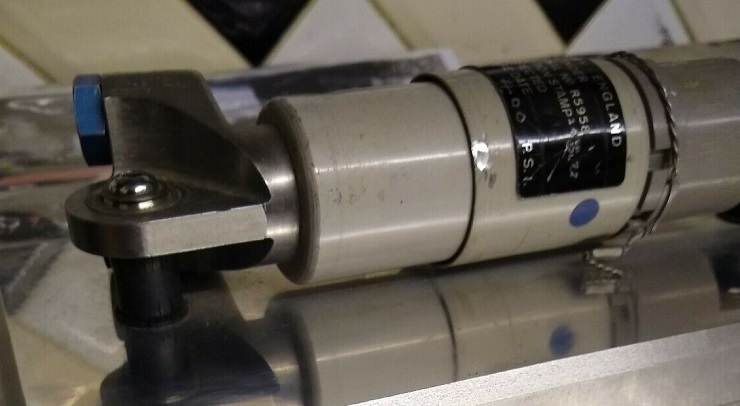

Freinage : Maître cylindre sur circuit secours ( Master cylinder - Emergency Braking)



Freinage : Maître cylindre sur circuit secours ( Master cylinder - Emergency Braking)

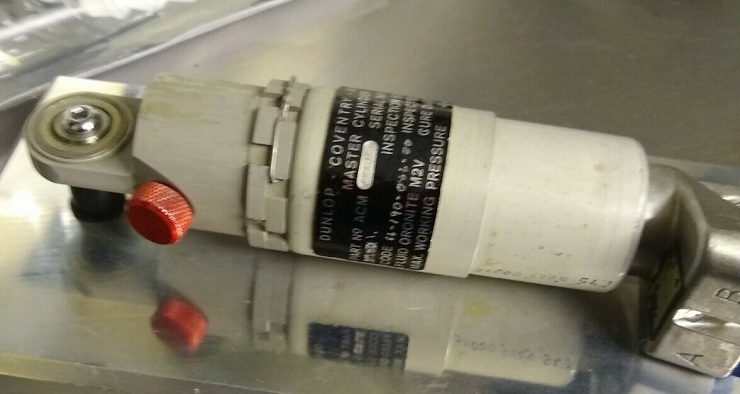

Freinage : Maître cylindre sur circuit secours ( Master cylinder - Emergency Braking)



Freinage : Maître cylindre sur circuit secours ( Master cylinder - Emergency Braking)

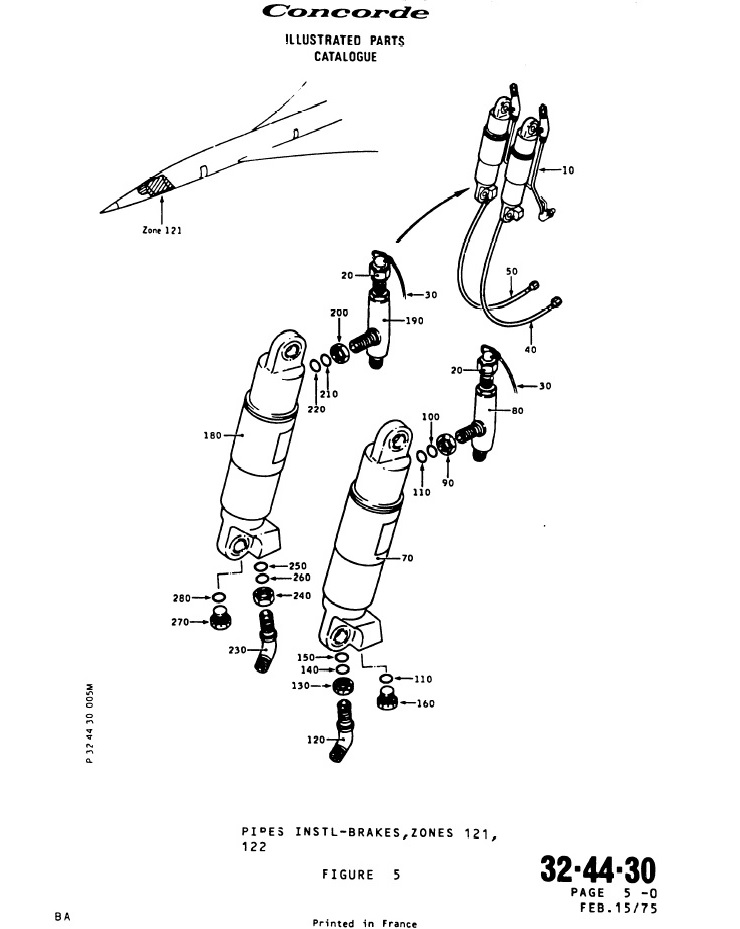

Pour les mordus de technique, vous trouverez un schéma de cette pièce dans l'IPC 32-44-30 (figure 5)



Freinage : Maître cylindre sur circuit secours ( Master cylinder - Emergency Braking)



Cette pièce hydraulique pilote le flux hydraulique sur l'un des circuits de secours de freinage et se trouve dans le cockpit de l'avion.

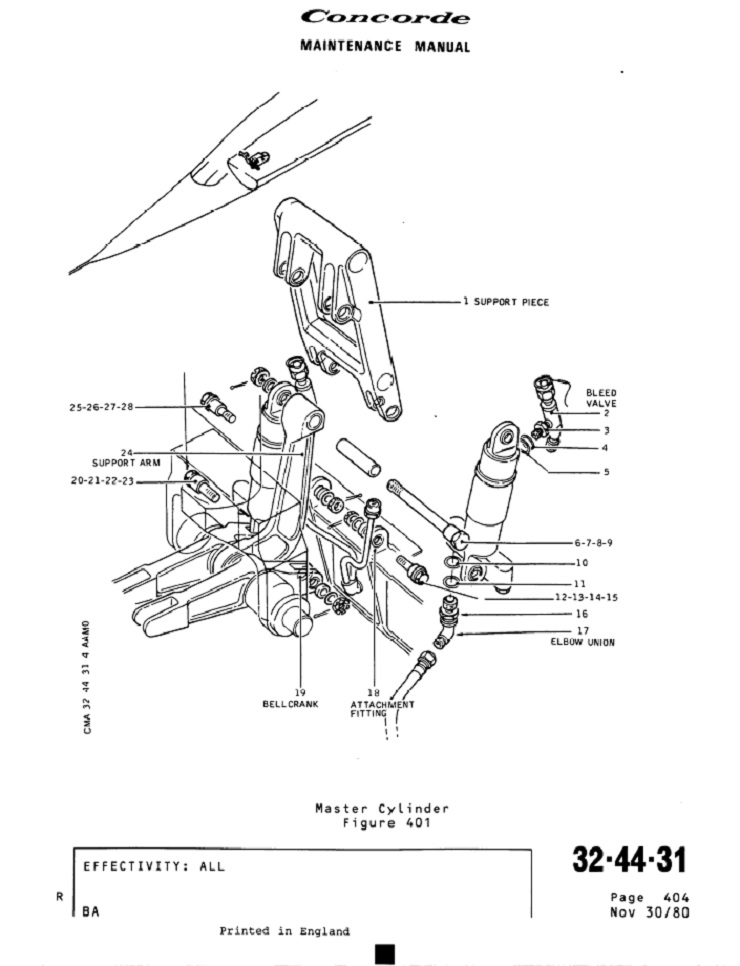

Autre documentation sur le sujet MM 32-44-31 figure 401.



Freinage : Maître cylindre sur circuit secours ( Master cylinder - Emergency Braking)
