Instrument de bord : Boîtier températures freins (Brakes Temp)

Merci aux nombreux contributeurs actifs sur cette rubrique, autant pour les pièces,

les photos que les autorisations.

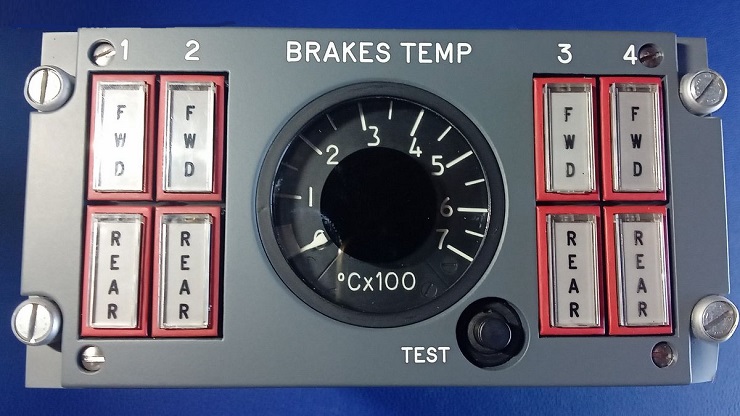

Voici un instrument de visualisation de la température des freins des trains principaux de Concorde.

L'instrument se situe sur l'immense panneau du mécanicien navigant.

Lorsque la température des blocs frein devient trop élevée, il y a alors possibilité d'isoler chaque bloc frein d'une roue du train principal (8 roues au total) pour lire sa température du moment, en appuyant sur chaque bouton correspondant alors illuminé en rouge.

La température mesurée va de 0 à 700°C.



Instrument de bord : Boîtier températures freins (Brakes Temp)

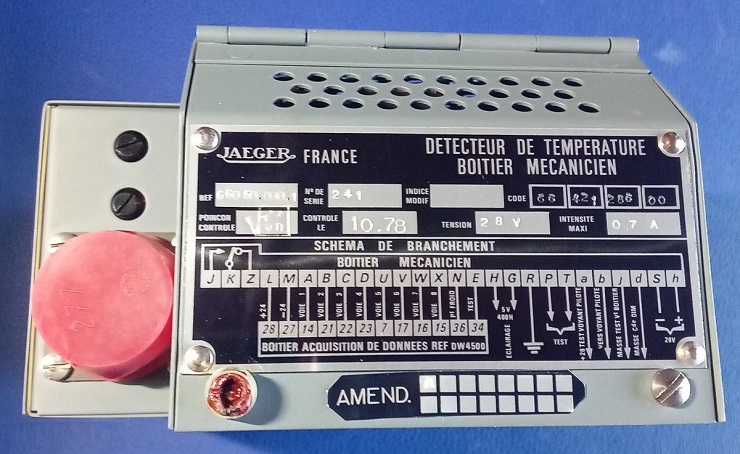

Code: 66 421 286 00

Fabricant : Jaeger

Masse : 1.2kg

Largeur : 19cm

Profondeur : 14.5cm

Hauteur : 8cm



Instrument de bord : Boîtier températures freins (Brakes Temp)

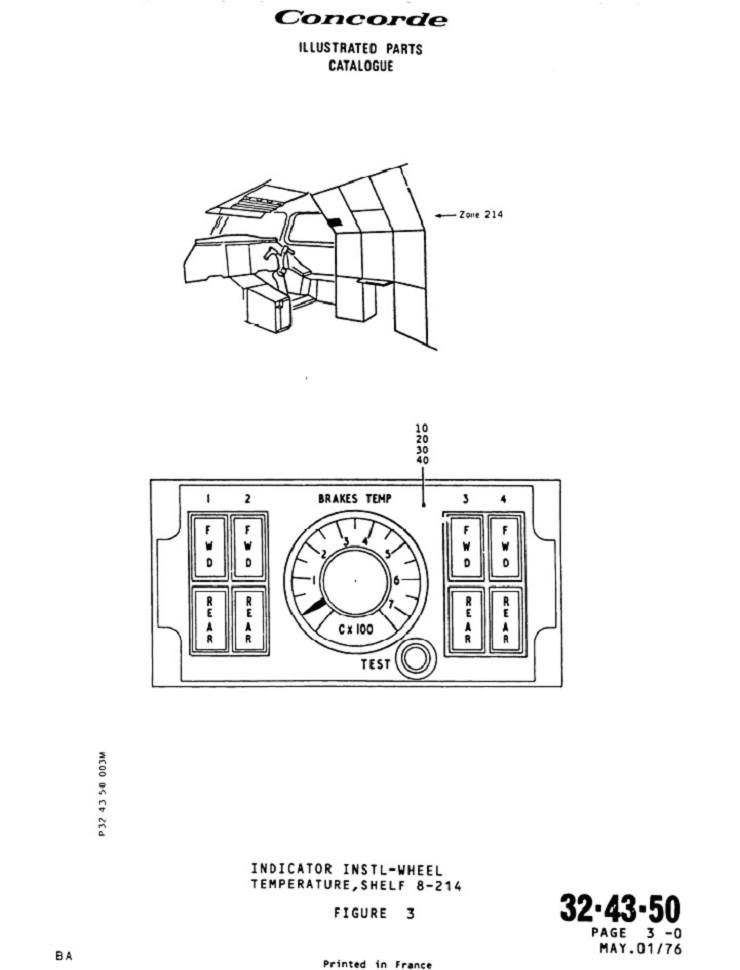

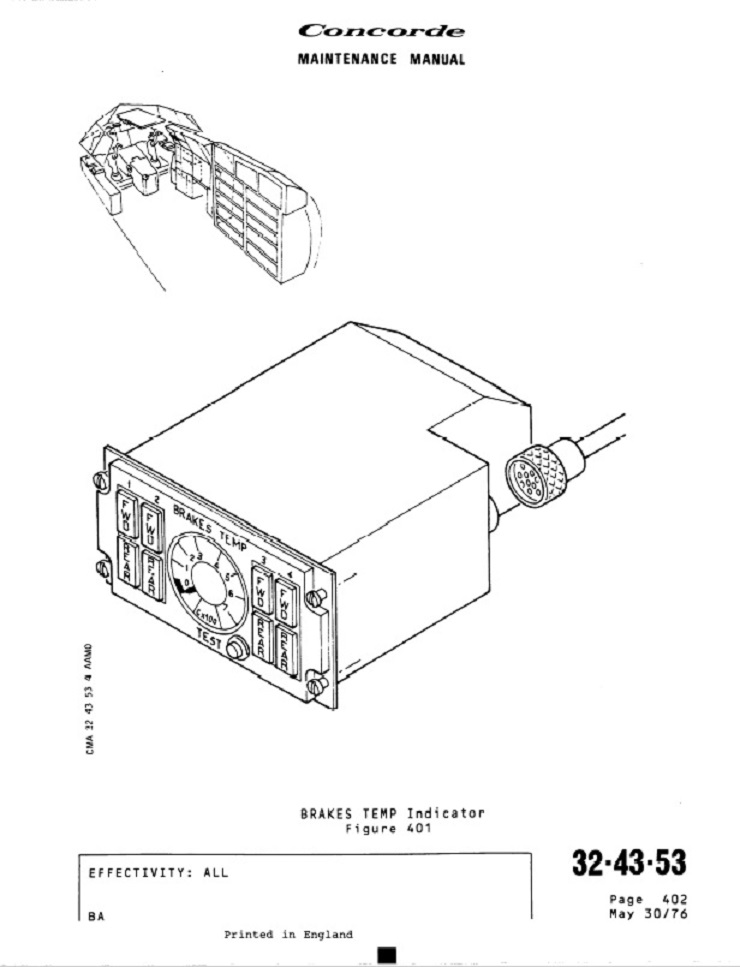

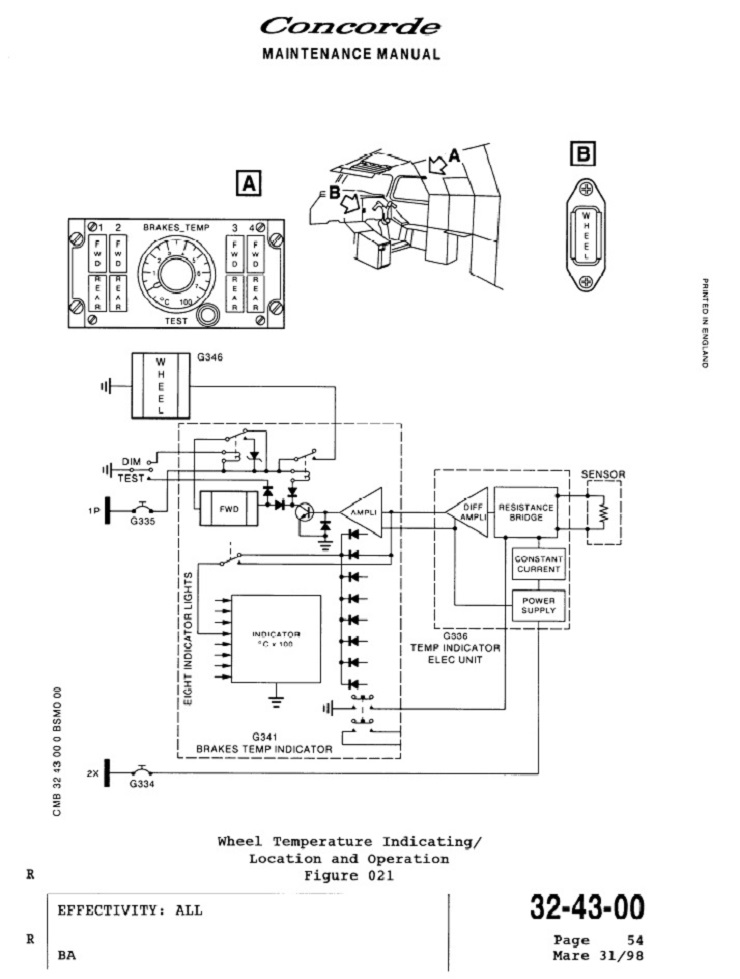

Pour les mordus de technique, vous trouverez un schéma en rapport dans l'IPC 32-43-50 (Figure 3) le MM 32-43-53 (Figure 401) ou 32-43-00 (Figure 21)



Instrument de bord : Boîtier températures freins (Brakes Temp)



Instrument de bord : Boîtier températures freins (Brakes Temp)



Instrument de bord : Boîtier températures freins (Brakes Temp)

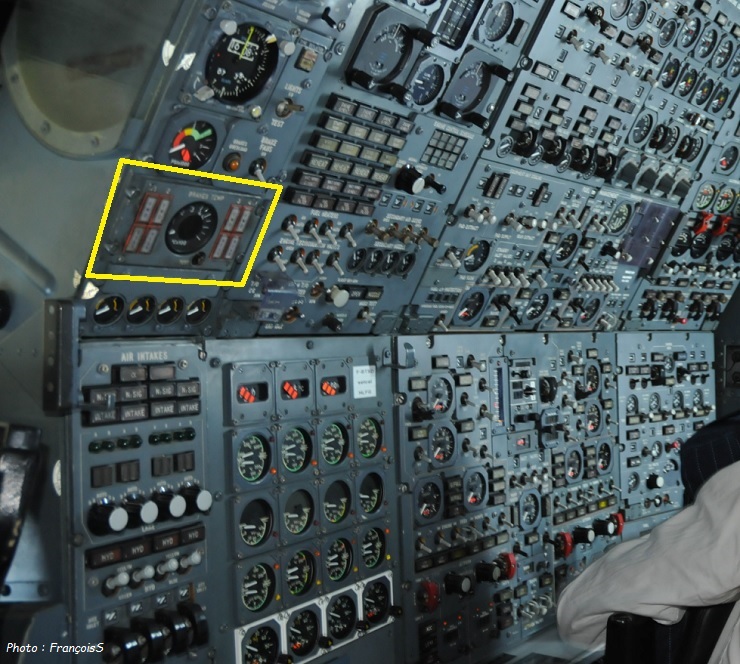

Sur la photo suivante de Concorde SD au Musée de l'Air et de l'Espace du Bourget, voici où se trouve situé cet instrument sur le pupitre.



Instrument de bord : Boîtier températures freins (Brakes Temp)
