Trains principaux : Charnière trappe de train principal

Merci aux nombreux contributeurs actifs sur cette rubrique, autant pour les pièces,

les photos que les autorisations.

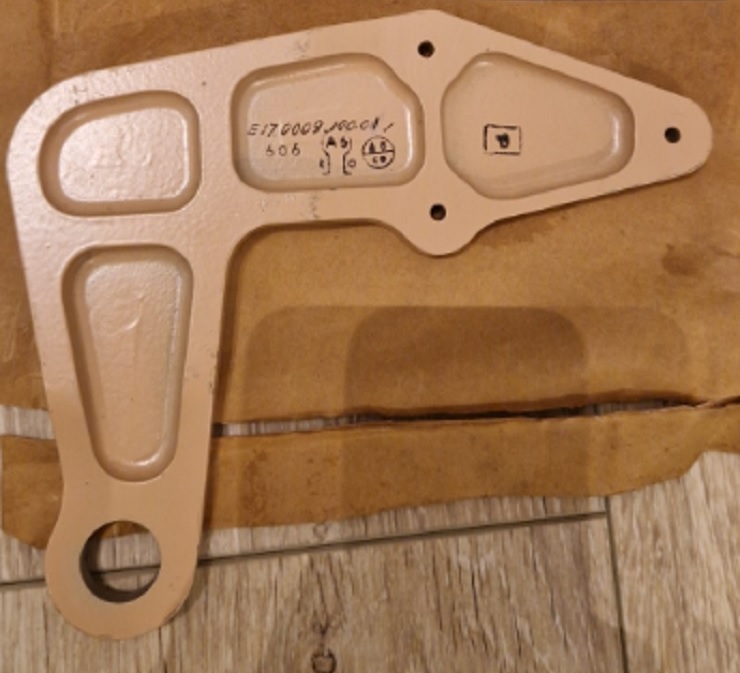

Voici une pièce qui m'a posé problème à l'identification car je n'ai pas réussi à retouver sa référence exacte. Mais quand même, la référence indiquée dessus, sa forme et la couleur donnent de sérieuses pistes pour orienter les recherches.

Selon moi il s'agit d'une platine (évolution de celle que l'on retrouve dans la doc, avec un perçage en moins la pièce est alors encore plus résistante) servant de charnière et située en milieu d'une des trappes du train principal.

Cette pièce est doublée au milieu de la trappe et au final pour chaque trappe il y a 6 platines en sandwich, faisant qu'à la fermeture ou l'ouverure d'une trappe de train le dispositif est rendu très solide.



Trains principaux : Charnière trappe de train principal



Trains principaux : Charnière trappe de train principal

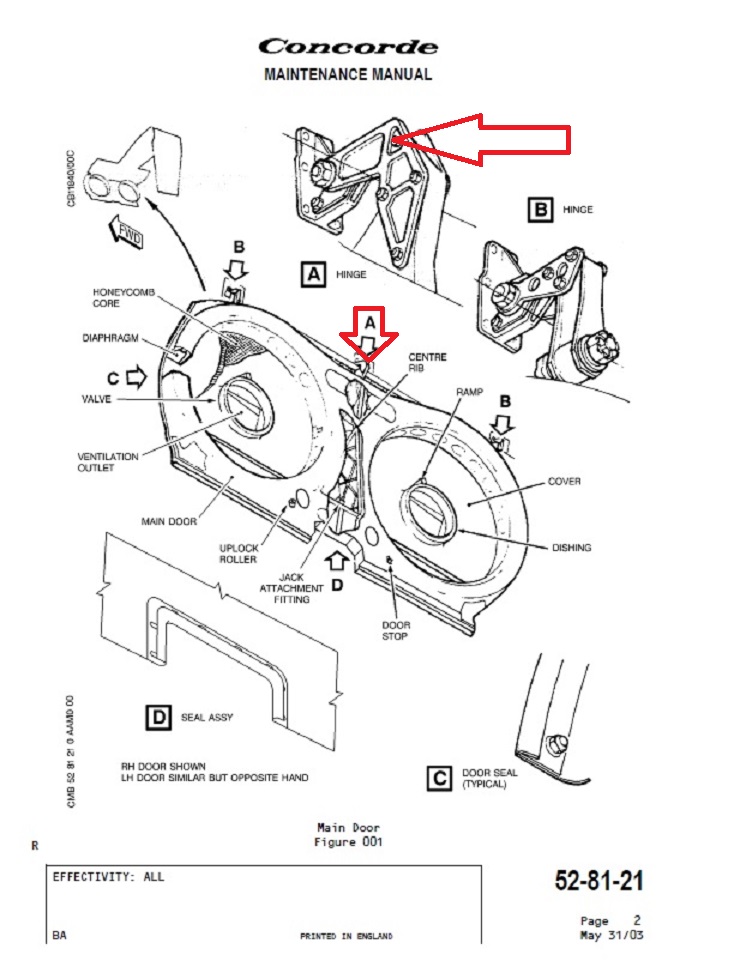

Pour les mordus de technique, vous trouverez un schéma en rapport dans le MM 52-81-21 (Figure 001).



Trains principaux : Charnière trappe de train principal



François

30/06/2025
