Ailette Turbine Basse Pression

Merci aux nombreux contributeurs pour leurs photos et autorisation d'utilisation.

Un merci tout particulier à Gilbert, pour ses explications et savoir faire irremplaçables sur le sujet.

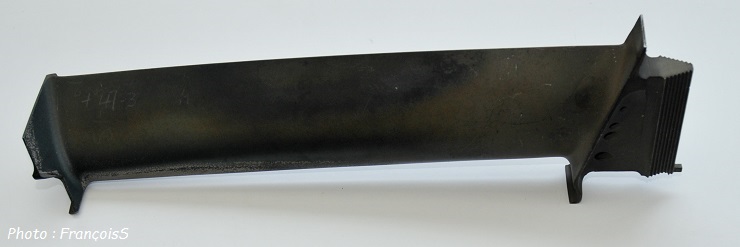

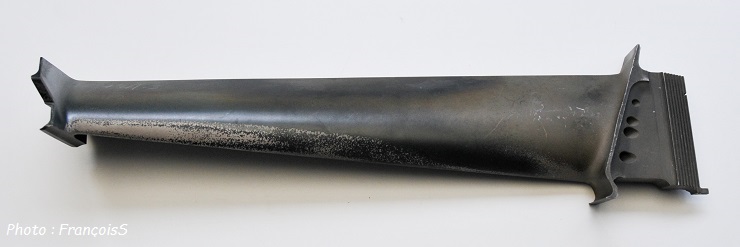

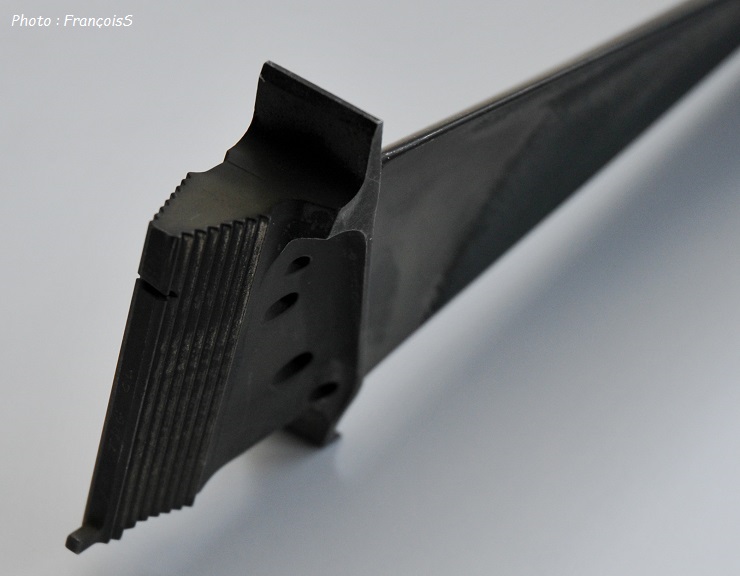

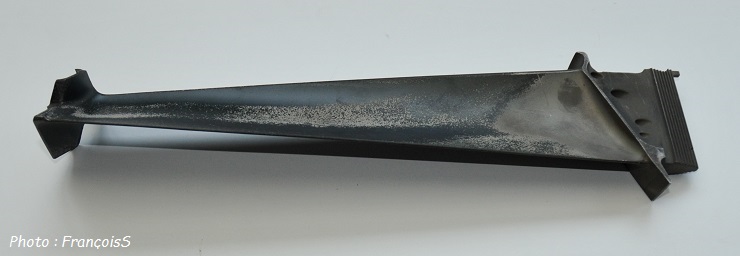

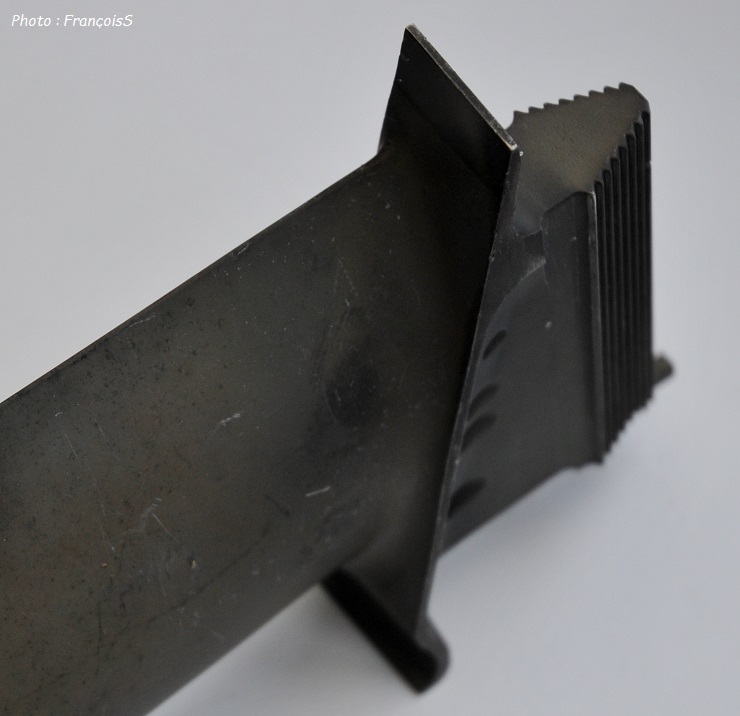

Ailette turbine BP (élément tournant) se trouvant dans un réacteur Olympus 593 de Concorde.

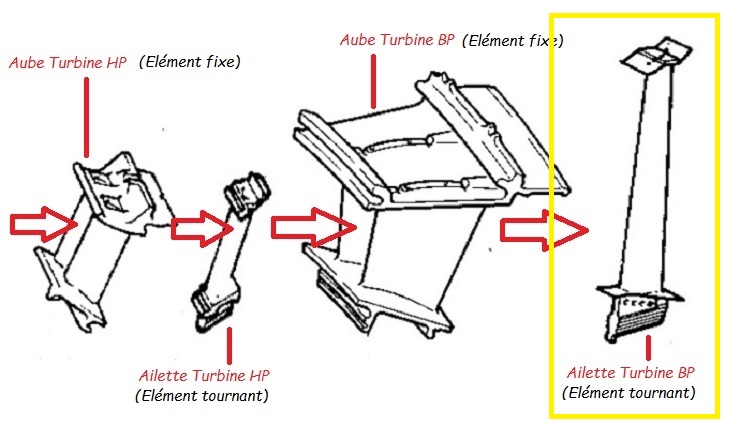

Cet élément est la dernière pièce située juste avant la tuyère d'éjection des gaz, et derrière on trouvera l'anneau pour la Post-Combustion.

Les Ailettes Turbine BP sont solidaires de tout l'étage Compresseur BP, via un arbre de transmission.

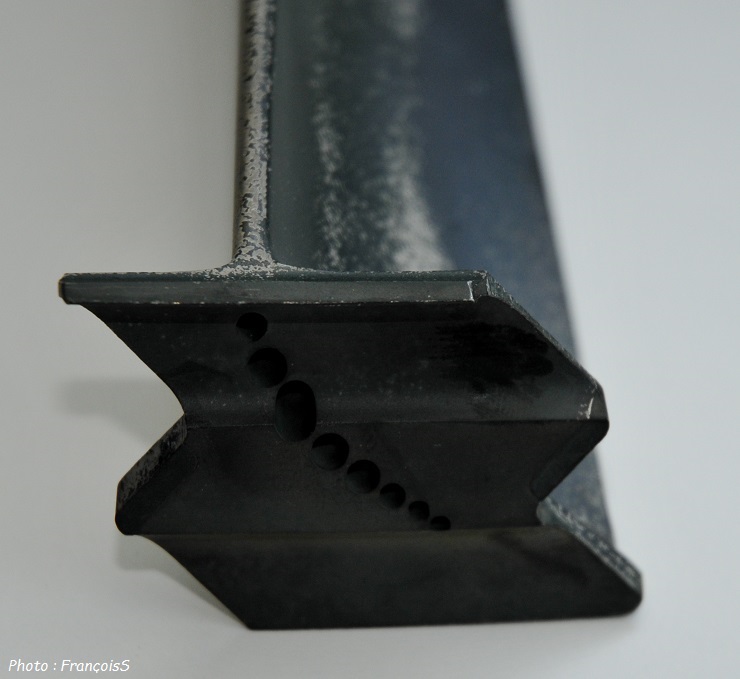

De l’air "frais" sous pression (prélevé du compresseur à plus de 500°C quand même !) est injecté en permanence à l’intérieur d'une Ailette Turbine BP, pour son refroidissement et pour lui permettre de résister aux très hautes températures des gaz éjectés venant de la chambre de combustion.





Quelques autres photos, de l'Aube de Turbine HP d'un réacteur Olympus 593.

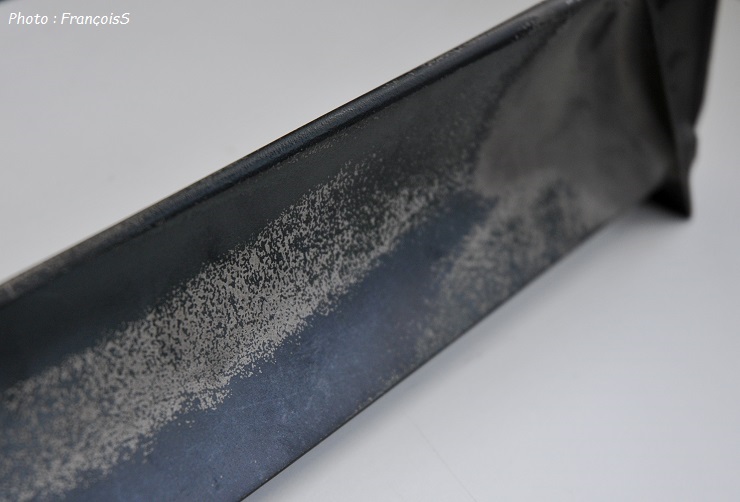

On observera que cette pièce, sur son état de surface, s'est pris un "coup de chaud" !













Page complémentaire pour quelques autres explications sur le réacteur Olympus 593.

François

25/01/2020
