Aile : Porte de baie sèche (Intrados)

Merci aux nombreux contributeurs actifs sur cette rubrique, autant pour les pièces,

les photos que les autorisations.



Une pièce intéressante à identifier, pas forcément évidente à repérer au premier abord, tellement il y a de portes d'accès démontables situées sur ou sous les ailes d'un Concorde.

Pièce de la propriété de Jimmy TOPIN que je remercie pour toutes ses photos et autorisations.



Porte de Baie sèche

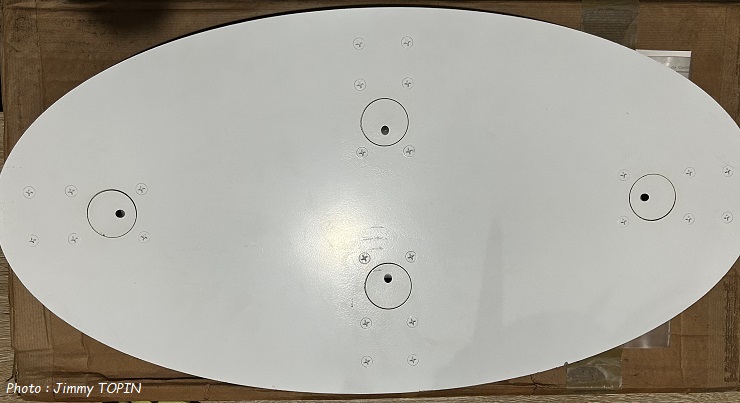

Cette pièce est une porte d'accès (démontable) de baie sèche.

Une baie sèche, par opposition à une baie humide, donne accès à un compartiment où l'on ne trouve pas de kérosène dedans, mais des équipements en-dessous.

Exemples : Échangeur d'air, conduites destinées à la pressurisation ou la climatisation, etc...



Porte de Baie sèche



Porte de Baie sèche

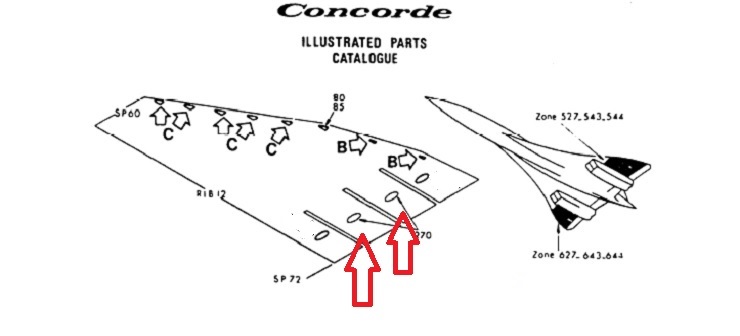

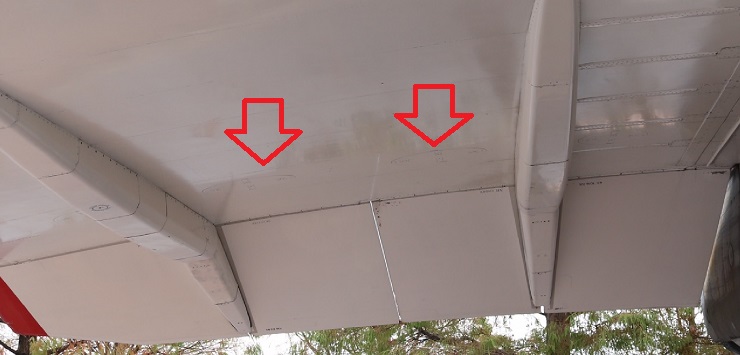

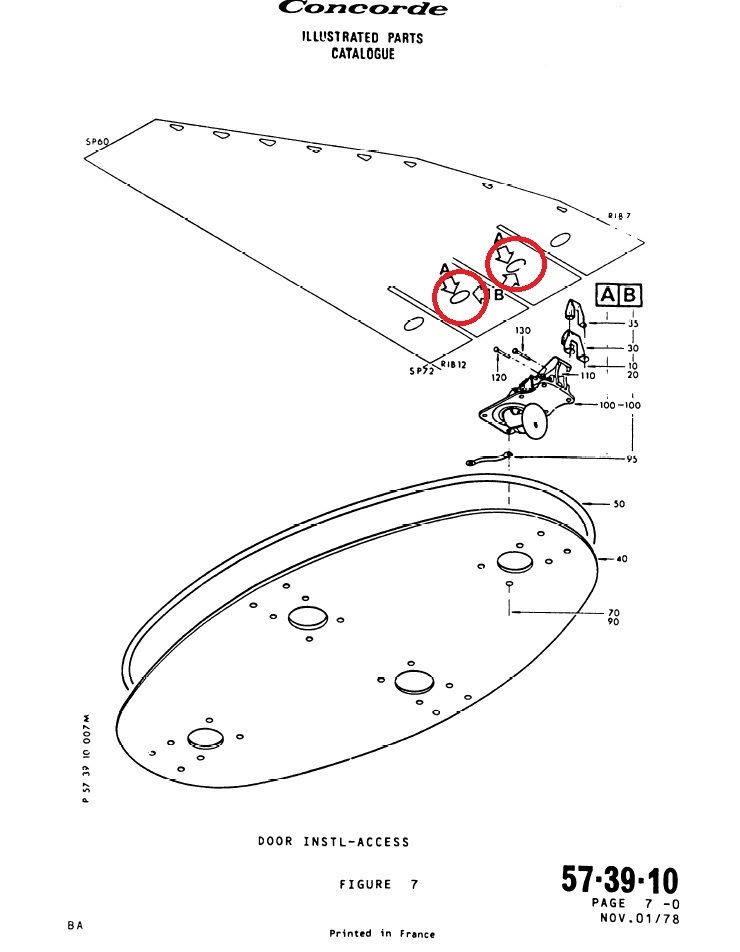

La localisation de ces portes se trouve indiquée par les flèches rouges sur les 2 schémas qui suivent.



Porte de Baie sèche



Porte de Baie sèche



Ces portes sont situées sur l'intrados de l'aile, 4 au total, 2 par demi-aile de forme identique.

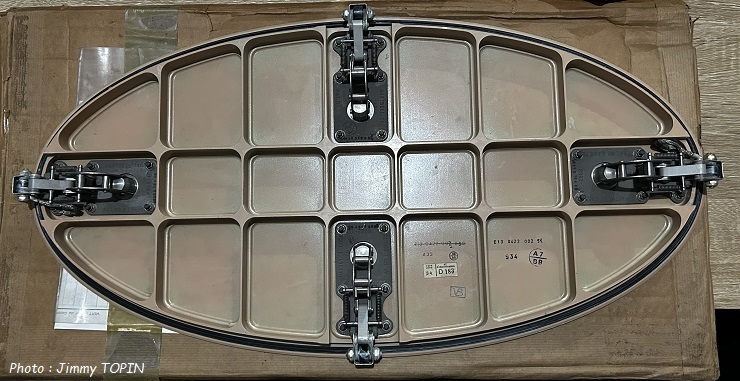

Chaque porte est maintenue très fermement sur l'aile grâce à ses 4 systèmes de verrouillage périphériques permettant un accès rapide aux techniciens de la maintenance.



Porte de Baie sèche

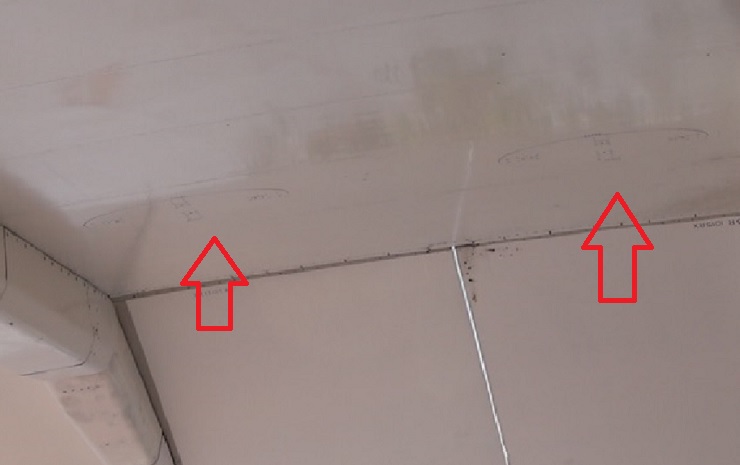

Même photo, mais du plus près

Porte de Baie sèche



François



16/12/2024
