Réservoir : Soupape de surpression (Tank Pressure Relief Valve)

Merci aux nombreux contributeurs actifs sur cette rubrique, autant pour les pièces,

les photos que les autorisations.

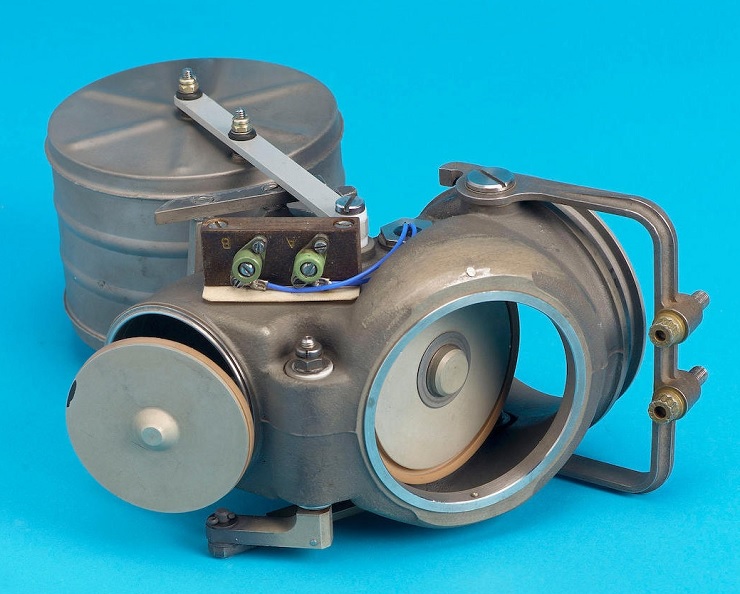

Un élément de Concorde mesurant 26 centimètres et situé dans les réservoirs.

Installée dans le système de pressurisation du réservoir de carburant, la soupape de surpression se ferme lorsque le niveau de carburant augmente et se ré-rouvre si les pressions du réservoir et du système de ventilation dépassent les limites prédéterminées.



Réservoir : Soupape de surpression (Tank Pressure Relief Valve)

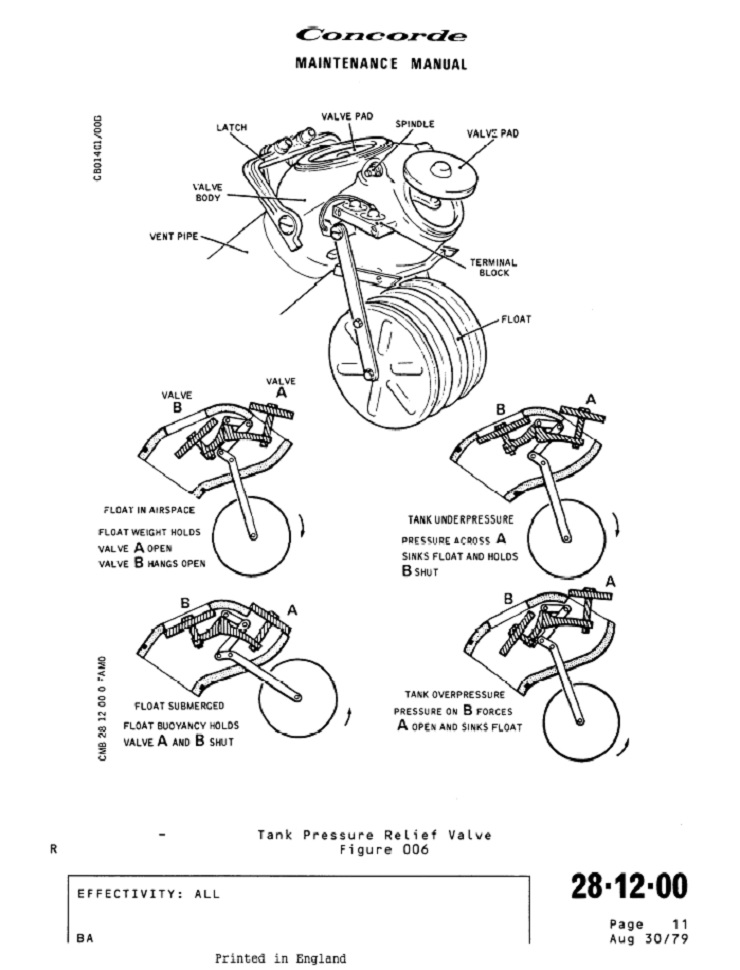

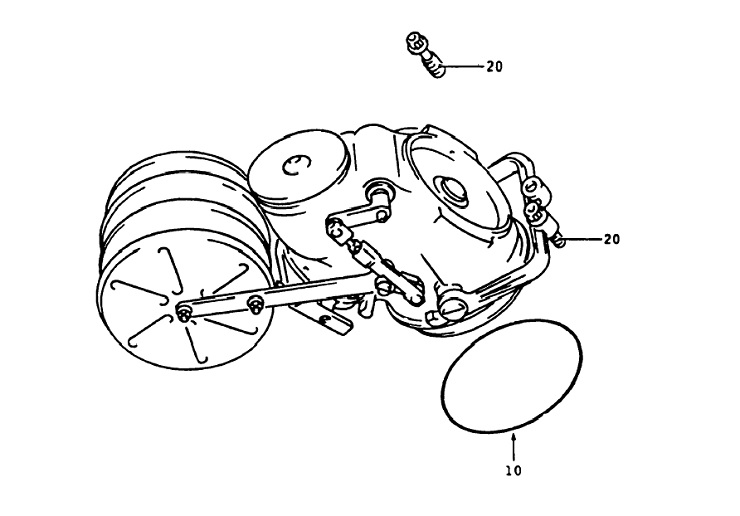

Pour les mordus de technique, vous trouverez cette pièce dans le MM 28-12-00 (Figure 006).



Réservoir : Soupape de surpression (Tank Pressure Relief Valve)



Réservoir : Soupape de surpression (Tank Pressure Relief Valve)


François

06/12/2023
