Les instruments de vol Concorde.



Retour sommaire Instruments de vol et pièces Concorde - Page précédente - Page suivante



Merci aux nombreux contributeurs pour leurs prêts des pièces et autorisations,

ils se reconnaîtront forcément.

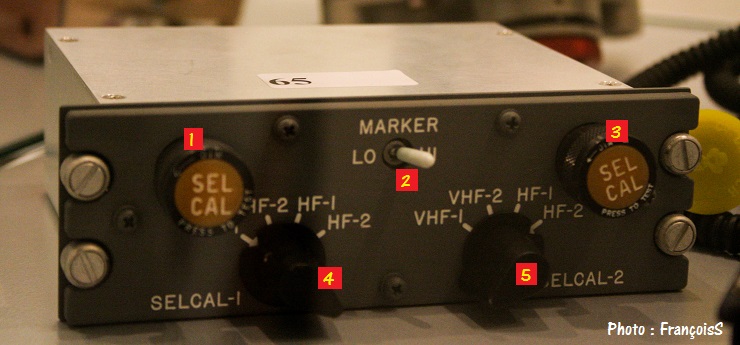

Boitier SELCAL





Descriptif rapide :



1 - Voyant d’appel SELCAL 1 (ambre) :
- Allumé : indique que l’avion est interrogé sur la voie sélectée. Cet appel s’accompagne par un son « chime ».
- Pressé : permet le test du voyant d’appel ou annule l’appel.
2 - Inverseur de sensibilité MARKER à 2 positions : LO ou HI
3 - Voyant d’appel SELCAL 2 (ambre) :
- Allumé : indique que l’avion est interrogé sur la voie sélectée. Cet appel s’accompagne par un son « chime ».
- Pressé : permet le test du voyant d’appel ou annule l’appel.

4 - Commutateur SELCAL 1 (4 positions possibles) : VHF-1 / VHF-2 / HF-1 et HF-2
5 - Commutateur SELCAL 2 (4 positions possibles) : VHF-1 / VHF-2 / HF-1 et HF-2





08/02/2017
