Indicateurs de températures

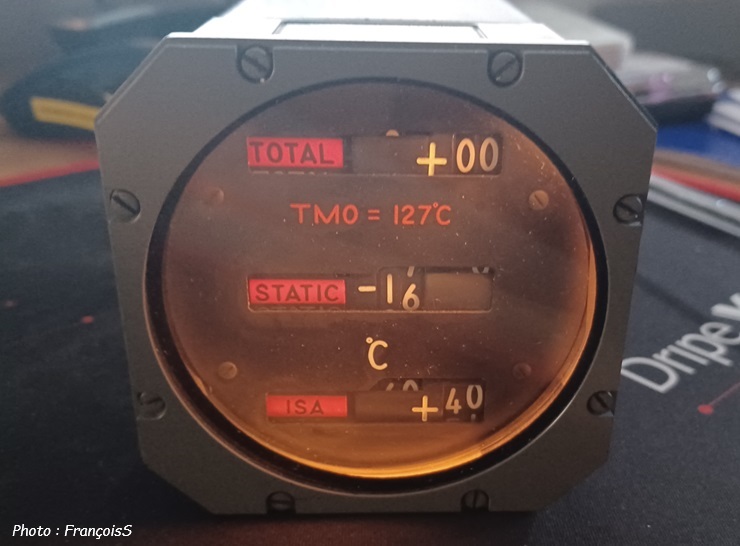

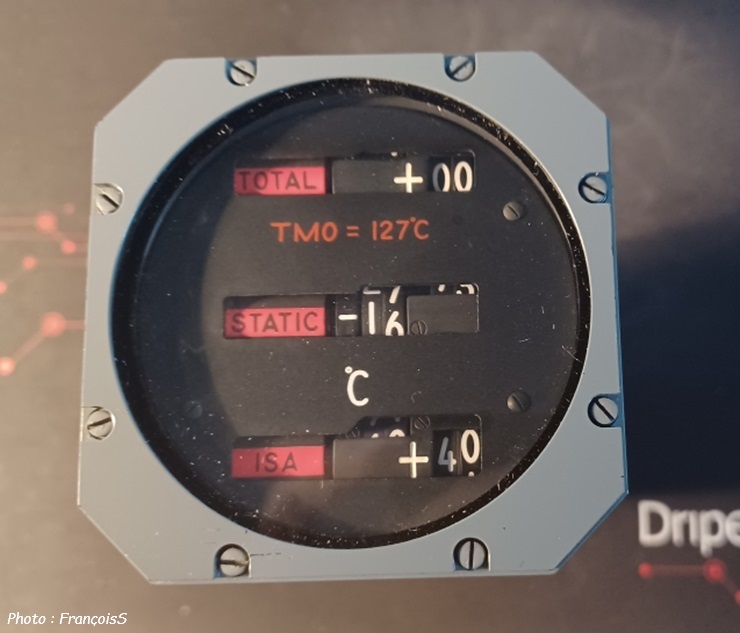

TMO Concorde

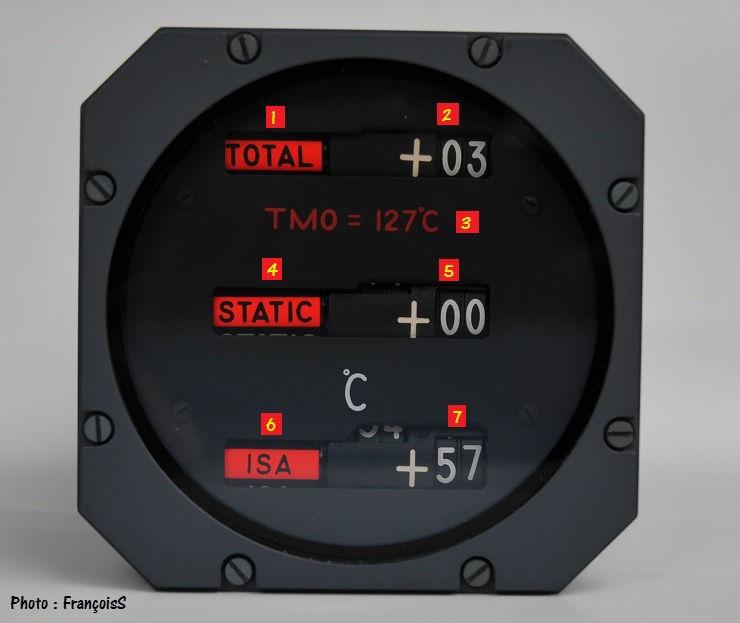

Descriptif rapide :



1 – Drapeau de défaut T° TOTALE (TOTAL sur fond rouge) : Apparait en cas de : défaut d'alimentation ou défaut d'asservissement

2- Indication de température TOTAL (T.A.T.) : Plage de -50° à +199° C

3 -Rappel visuel de la Température TMO à ne pas dépasser : 127°C (Température mesurée en bout de perche anémométrique, là où la température est la plus élevée sur l'avion en vol supersonique)

4-Drapeau de défaut T° STATIQUE (STATIC sur fond rouge) : Apparait en cas de : défaut d'alimentation ou défaut d'asservissement.

5 – Indication de température statique (S.A.T .) : Plage de -99° à +50°C

6- Drapeau de défaut d'écart ISA (ISA sur fond rouge : apparait en cas de : - défaut d'alimentation - défaut d'asservissement - défaut ADC - drapeau STATIC apparent

7-Ecart de température statique/standard (en °C) L'écart est calculé dans l'indicateur à partir de la température statique mesurée et de l'altitude fournies par l'ADC correspondant ( 1 ou 2).

Plage de -70° à + 50°C



NB : l'indicateur gauche reçoit les information de l'ADC1, celui de droite de l'ADC2.

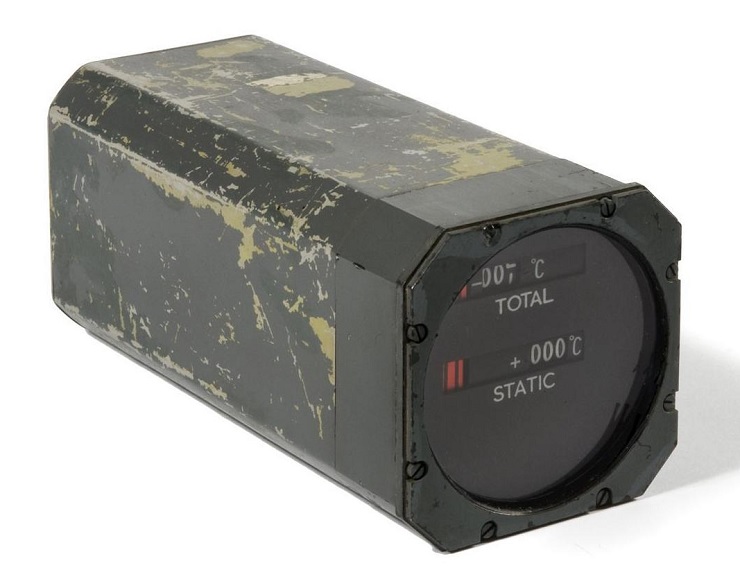

Une variante à suivre de l'indicateur températures, utilisée dans les prototypes Concorde.



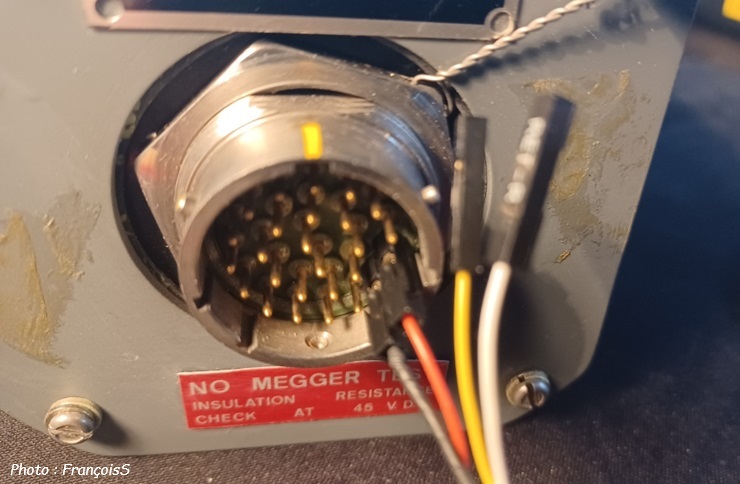

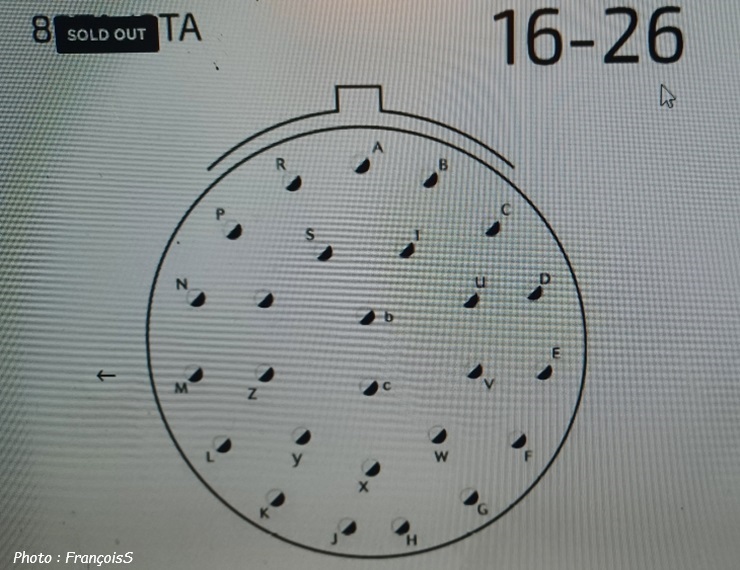

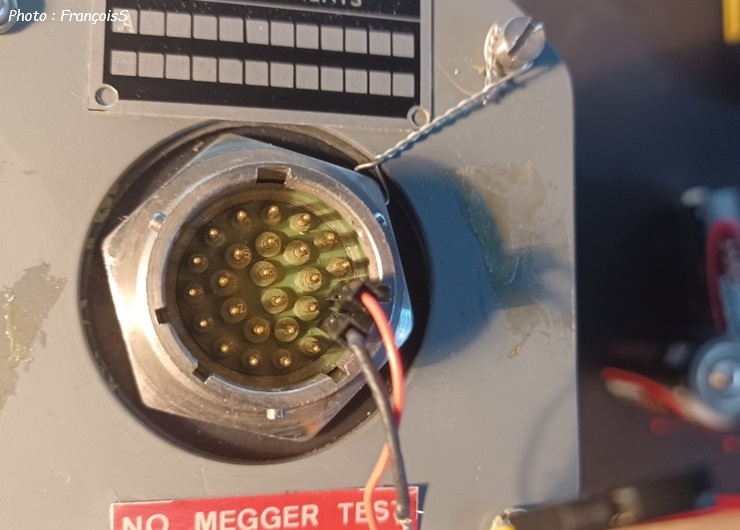

TMO proto

Photo : source http://www.drouot-morand.com





04/02/2017
