Systèmes VHF-1 et VHF-2
Descriptif rapide :
1 – Fréquence active présentée sur 6 digits (de 118.000 à 136.975 MHz)
2 – Bouton de permutation fréquence active/standby
3 – Fréquence stanby (voir explication N°1)
4 – Double rotateur de réglage fréquences VHF (modification de l’affichage sur le compteur standby)
A noter que de nombreux boitiers VHF différents furent installés dans les cockpits Concorde, exactement comme sur n'importe quel autre avion de ligne, ceci en suivant les évolutions techniques (ou modes) des équipementiers, voire préférences propres à chaque compagnie.
(modèles de boitier totalement mécaniques pour l'affichage ou digital sur les dernières versions)

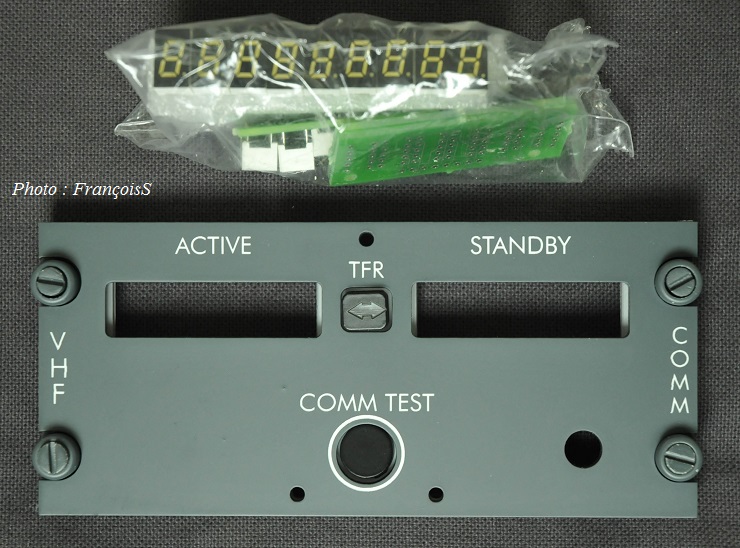

Ci-dessous un panel électronique VHF qui sera installé sur mon simulateur de Concorde.
C'est un module électronique assez simple, il suffit de monter et raccorder les affichageurs des digits (dans la petite pochette plastique sur une platine circuit imprimé), de raccorder les switches et d'amener pour finir un rétroéclairage réaliste, pour les plus courrageux.
