Les Instruments de vol et pièces Concorde



Retour sommaire Instruments de vol et pièces Concorde - Page précédente - Page suivante



Par respect pour le temps passé à la rédaction des rubriques techniques, merci de ne pas réutiliser (même partiellement) sans mon autorisation



Overhead Concorde

Dernière modification sur cette page : 14/12/2018

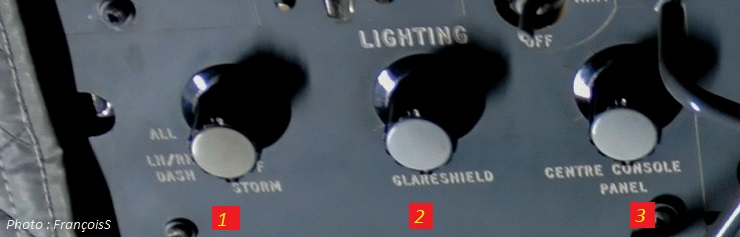

Eclairage Pilotes Commandes et contrôle - Panneau P de l'Overhead



Overhead Concorde



Descriptif rapide :

1 - Sélecteur et potentiomètre rotatif « STORM » :
ALL : Allume les planches de bord pilotes à gauche et à droite, ainsi que le panneau central
LH/RH DASH : Seules les planches de bord pilotes ( X 2) s’allument
OFF STORM : La totalité des planches est éteinte



2 - Potentiomètre rotatif « GLARESHIELD » :
Par rotation, commande l’intensité lumineuse du panneau AFCS (Automatic Flight Control System)
Rotation du sélecteur dans le sens des aiguilles d’une montre pour aller vers la luminosité la plus forte.



3 - Potentiomètre rotatif « Centre Console Panel » :
Commande l’éclairage et l’intensité lumineuse de l’éclairage intégré du pylône central.

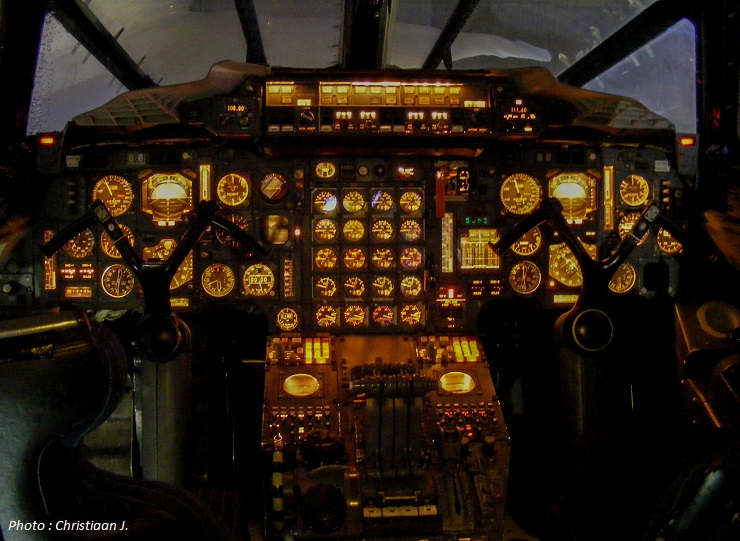

Sélecteur 1 sur ALL - Sélecteurs 2 et 3 sur forte luminosité

Overhead Concorde



14/12/2018
