Les Instruments de vol et pièces Concorde



Retour sommaire Instruments de vol et pièces Concorde - Page précédente - Page suivante



Par respect pour le temps passé à la rédaction des rubriques techniques, merci de ne pas réutiliser (même partiellement) sans mon autorisation



Dernière modification sur cette page : 13/12/2018

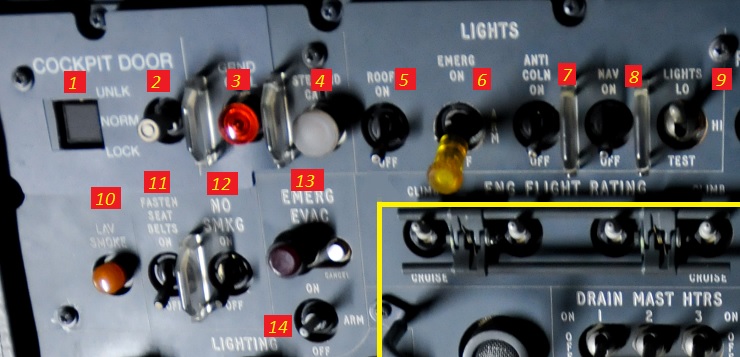

Doors / Emergency / Lights - Panneau J de l'Overhead





Descriptif rapide :



1 - Rappel visuel du positionnement du verrou de la porte cockpit.
2 - Sélecteur de positionnement du verrou de la porte cockpit. (Unlock - Normale - Lock)



Ce sélecteur et témoin ont fait l’objet de modifications en vue du renforcement de la sécurité dans les cockpits d’avions, porte blindée, consignes, etc… et que volontairement je ne vais pas développer

3 – Bouton d’appel Sol :
Allumé et accompagné d’un son : Signale un appel en provenance du sol
Pressé : Alimente un klaxon situé dans le logement du train avant

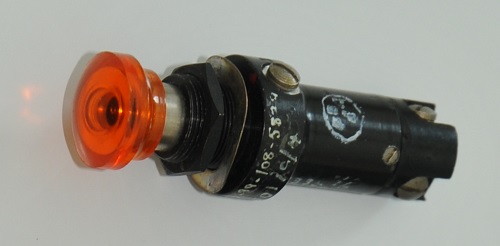

Merci aux nombreux contributeurs pour les photos ou prêts de pièces.   Détails sur le bouton d'appel sol avec voyant intégré

4 – Bouton d’appel PNC
Allumé et accompagné d’un son : Indique un appel en provenance du PNC
Pressé : Allume les voyants « CABIN CREW CALL » sur les panneaux PNC

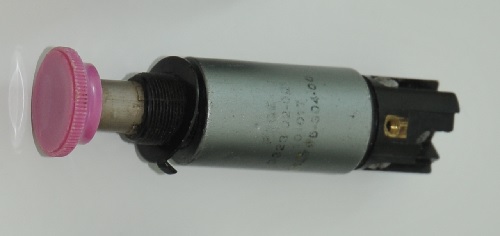

Merci aux nombreux contributeurs pour les photos ou prêts de pièces.   Détails sur un bouton poussoir identique en taille et en marque, seule la couleur diffère.

5 – Interrupteur « Roof » : Positionné  sur ON, allume les tubes fluorescents des plafonniers du cockpit

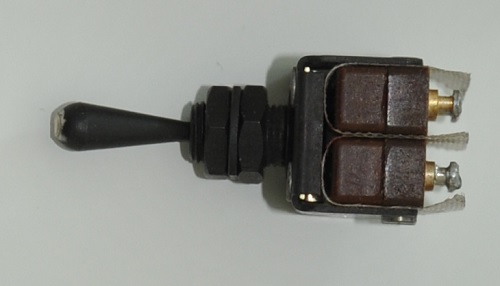

Merci aux nombreux contributeurs pour les photos ou prêts de pièces.   Détails sur un interrupteur

6 – Sélecteur « EMERG » avec voyant jaune intégré
ON : Position de test
ARM : Tout l’éclairage de secours s’allume en cas de perte électrique de la barre continue A
OFF : Coupe l’alimentation sur batterie de l’éclairage de secours

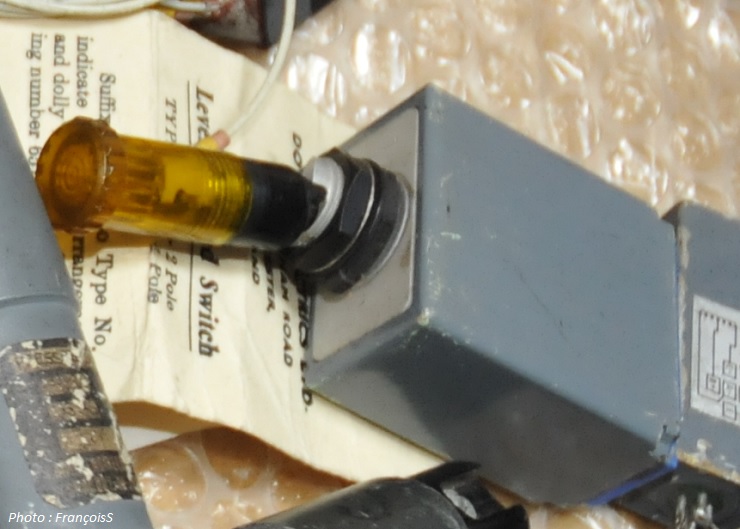

Merci aux nombreux contributeurs pour les photos ou prêts de pièces.   Détails sur le sélecteur avec voyant intégré "EMERG"

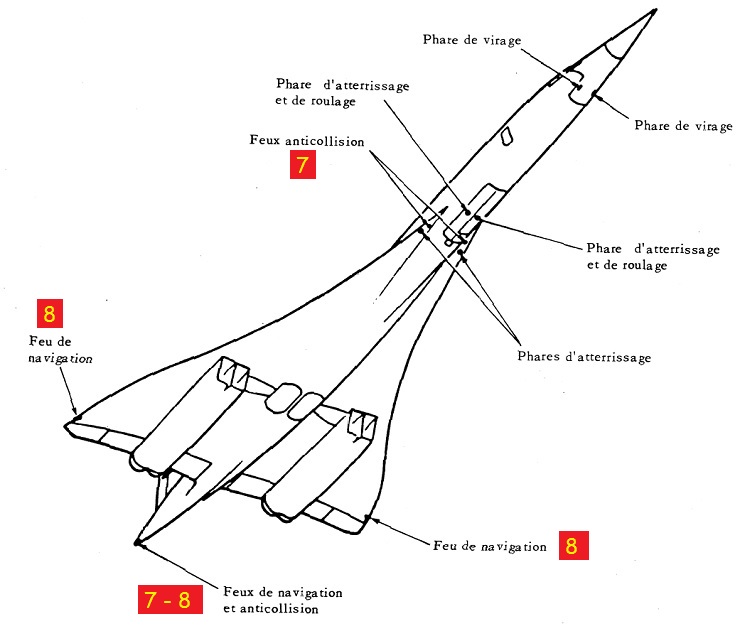

7 – Interrupteur feux Anticollision : ON - OFF

Feu anticollision avant voilure - Anticollision cône arrière

8 – Interrupteur Feux de navigation : ON - OFF

Feu de navigation extrémité voilure - Feux cône arrière



9 – Sélecteurs LIGHTS
TEST : Contrôle des voyants d’alarme du panneau supérieur (sauf exception non mentionnée ici)
Lo : Low
Hi : Hight



10 – Voyant ambre « LAV SMOKE » Indique que de la fumée est détectée dans une toilette
La zone plus précise étant indiquée sur le poste OMN

11 – Interrupteur « FASTEN SEAT BELTS»
ON, signal sonore + allume
Les voyants FASTEN SEAT BELTS de la cabine passagers
Les voyants ambres FASTEN SEAT BELTS de chaque panneau PNC
Les voyants RETURN TO SEATS de chaque toilette



12 – Interrupteur « NO SMK »
ON : Signal sonore + allume :
Les voyants NO SMOKING de la cabine passagers
Les voyants ambres NO SMOKING de chaque panneau PNC
Les voyants EXIT en cabine
L’éclairage par lampes de la cabine Passagers, du vestibule, des offices et des toilettes



13 – Voyant « EMERG EVAC »
ON : Clignotement du voyant et déclenchement de l’alarme sonore
OFF : Le voyant s’éteint
CANCEL : Arrêt de l’alarme sonore



14 – Sélecteur
ON : positionnement forcé
ARM : Position normale en exploitation
OFF :  Position après arrêt prolongé



04/12/2018
