24 Mars 2023 : Radio VHF Microair M760



Rassurez-vous je n'envisage pas d'installer cette radio dans le cockpit de mon MC15 Cricri, en revanche ça m'intéresse de faire quelques essais (de réception) avec une VRAIE radio fixe aviation.

La norme en vigueur est le 8.33 khz depuis 1er janvier 2015 (avec un report d’un an pour la France).

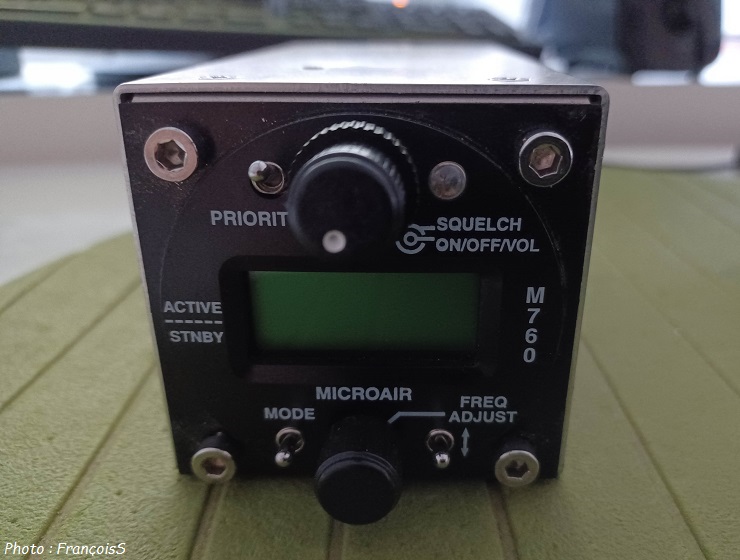

Allons-y pour les essais, voici le boîtier M760

Microair M760

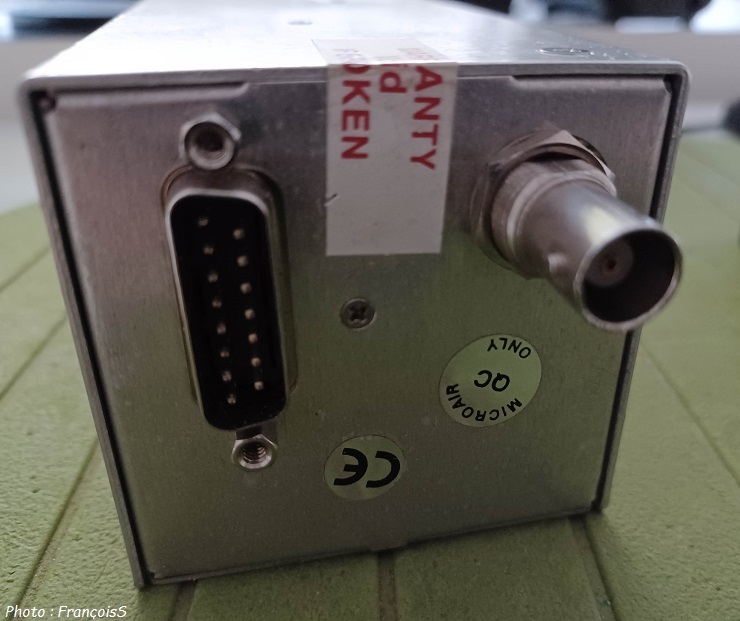

Au dos on trouve pour les raccordements; une prise DB15 ainsi qu'une prise antenne.

Microair M760

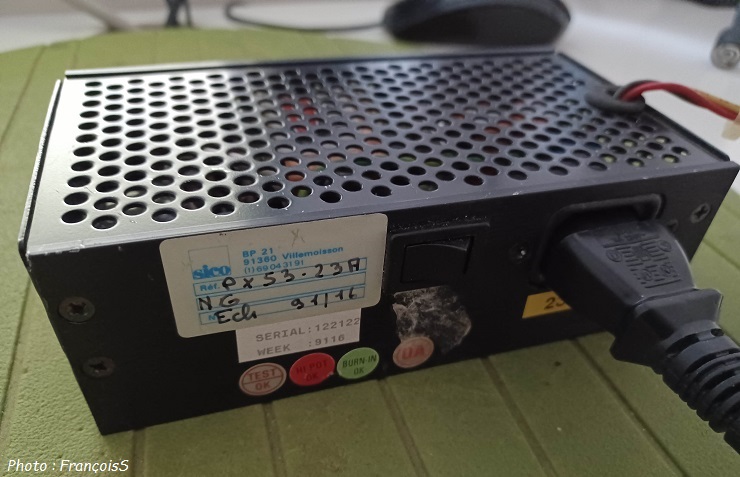

Mon alimentation stabilisée avec du 5V et du 12V.

Microair M760

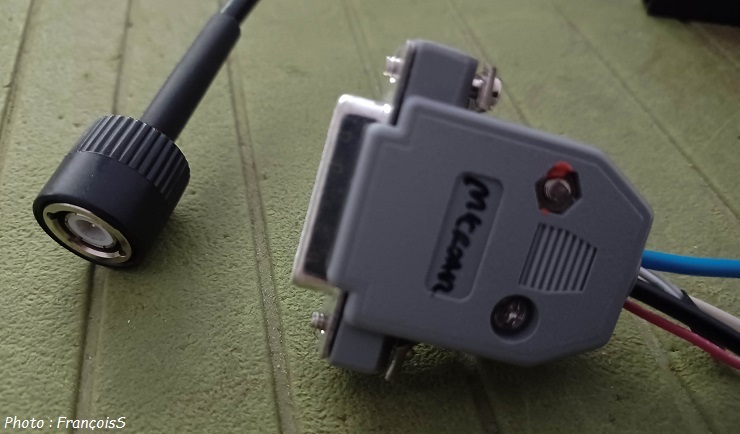

Les fils fraîchement soudés au connecteur DB15.

Microair M760

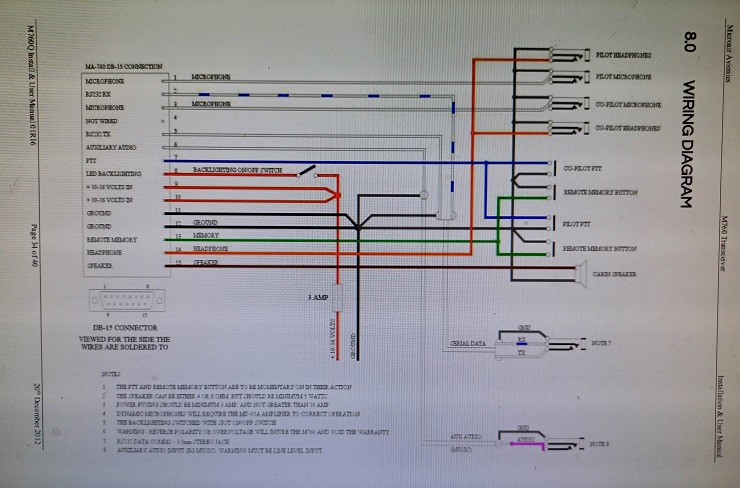

En suivant naturellement le Wiring Diagram du constructeur MICROAIR.

Microair M760

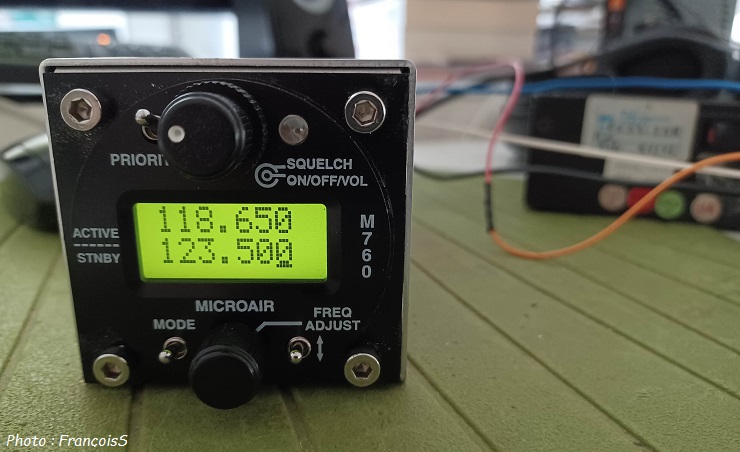

Et oh magie, ça fonctionne du premier coup !...

Microair M760

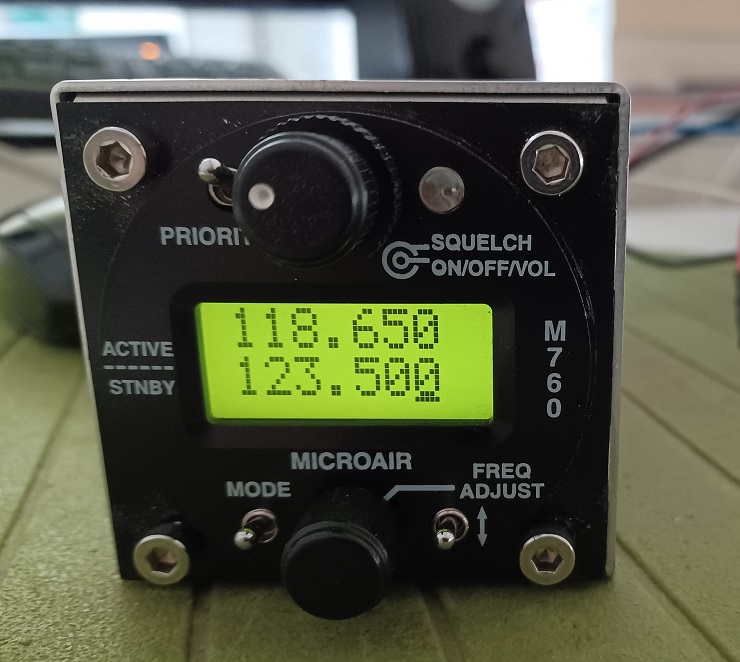

Le rétro éclairage de l'instrument n'est pas systématique à la mise sous tension.

Il suffit de raccorder du +10 à 16v sur le pin 8 et ça s'illumine.

Microair M760


A l'avenir il y aura certainement une radio VHF genre FUNKWERK ATR833 S, mais pour mes tests et/ou écouter les avions à Nantes depuis chez moi c'est sympathique.

François
