Merci aux nombreux contributeurs pour leurs prêts des pièces et autorisations,

ils se reconnaîtront forcément.

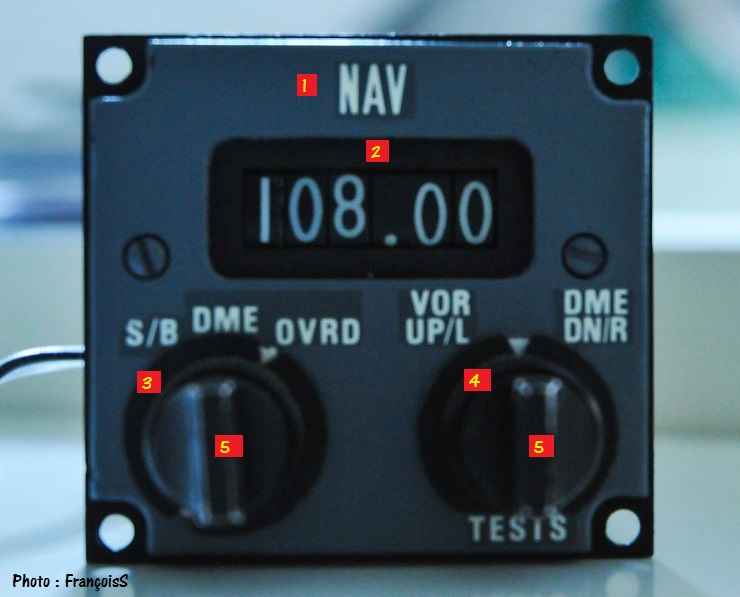

Boitier de sélection fréquences NAV



Boitier NAV



Descriptif rapide :



1 - Electroluminescence sur la totalité de l'affichage (voir photo plus bas)

2 - Afficheurs

3 - Rotateur externe : Sélection modes S/B - DME ou OVRD

4 - Rotateur externe : Test VOR / ILS / DME

5 - Commandes de sélections fréquences VOR/ILS :

108.1 - 111.95 MhZ(1/10 pairs = T.VOR / 1/10 impairs = ILS)

112.00 - 112.95 MhZ = VOR

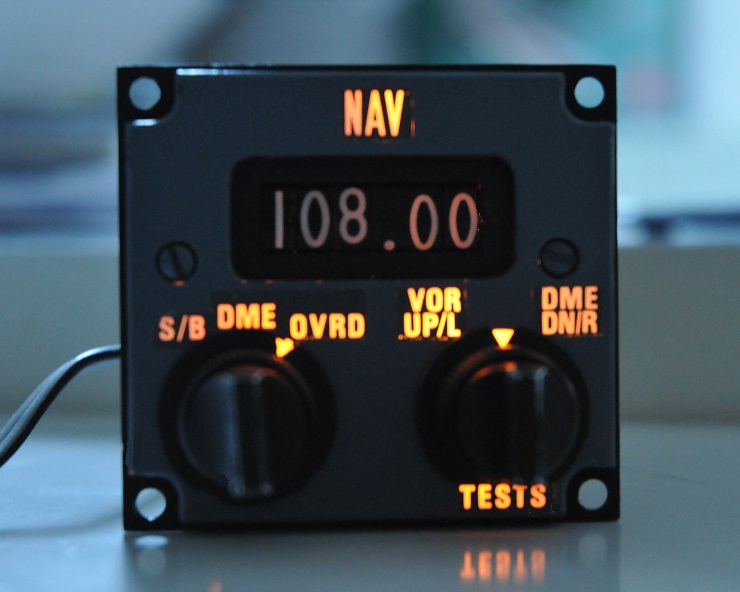

Concorde est équipé de 2 boitiers identiques, l'un côté CMD et l'autre côté Copilote, voici le boitier ci-dessous en mode rétroéclairé.



Boitier NAV illuminé



Retrouvez ce boitier à l'essai dans mon simu. Cliquez ici





20/12/2016
