Indicateur TCAS



TCAS

Descriptif rapide :



L'indicateur TCAS est l'un des derniers instruments installés sur un Concorde et donc de génération numérique.

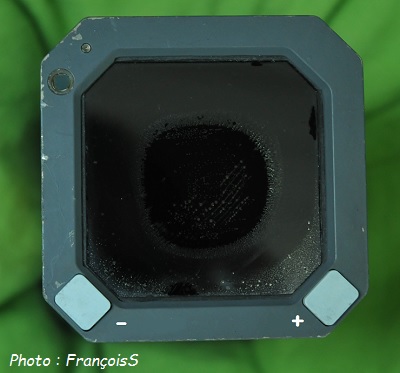

Comme vous pouvez le constater sur la photo de gauche, quand l'alimentation électrique est absente et que les signaux manquent, cet instrument n'indique alors strictement rien !



Pas très pratique pour les explications...







Généralités :

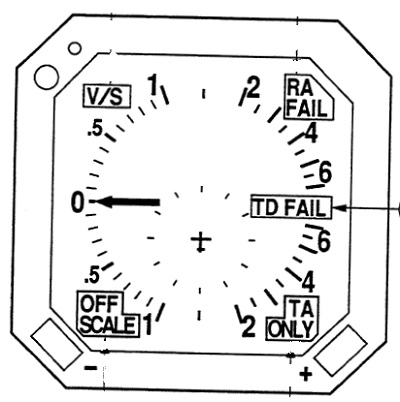

Cet indicateur présente sur un fond noir un variomètre sur lequel, en couleur cette fois, sont superposées les Avis de Trafic (AT) et Avis de Résolution (AR).



Les 2 boutons pressoir permmettent de changer l'échelle de la carte.( + ou - )



Pour ce qui est contrôle des fonctions, les choix s'effectuent directement sur le boitier situé sur le pedestal.

TCAS
