Cockpit : Sélecteur de température (Temperature selector)

Merci aux nombreux contributeurs actifs sur cette rubrique,

autant pour les pièces, les photos que les autorisations.



Pour assurer le conditionnement d'air à bord de Concorde (Contrôle de la température, pression, hygrométrie et filtrage de l'air distribué ensuite) 4 groupes indépendants, mais aussi secours des autres, sont utilisés.



Chaque groupe est alimenté par prélèvement d'air à partir du compresseur haute pression d'un réacteur.

4 réacteurs en fonctionnement = 4 groupes de conditionnement d'air possibles.

En mode normal : Le groupe 1 alimente le poste de pilotage.

Le groupe 2 alimente la cabine avant.

Les groupes 3 et 4 alimentent la cabine arrière.



Cockpit : Sélecteur de température (Temperature selector)



Pour la régulation de la température, point qui nous intéresse, on trouve 4 sélecteurs rotatifs normalement utilisés en mode automatique.

Le sélecteur du groupe 1 règle la température du poste de pilotage.

Le sélecteur du groupe 2 règle la température de la cabine avant.

Le sélecteur du groupe 4 règle la température de la cabine arrière.

Le sélecteur du groupe 3 est asservi au groupe 4 en conditions normales.



Chaque sélecteur rotatif commande en température un groupe selon 2 modes possibles (AUTO ou STANDBY) et sur une l'étendue d'une plage pour chaque mode.



Les 2 différences importantes entre ces 2 modes sont celles-ci :

En mode STANDBY l'ampli qui commande la vanne distante de climatisation sera différent et la protection contre un possible givrage du séparateur d'eau n'est plus assurée.



Cockpit : Sélecteur de température (Temperature selector)

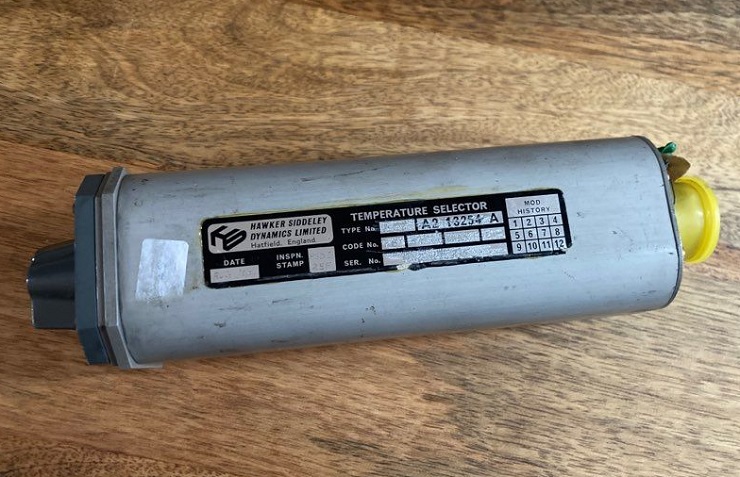

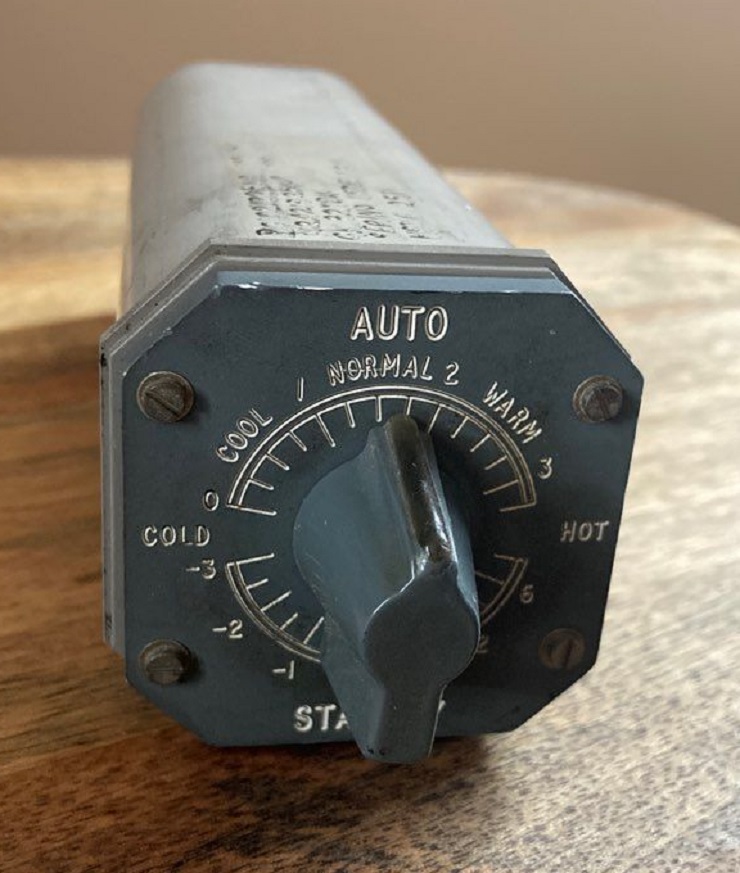

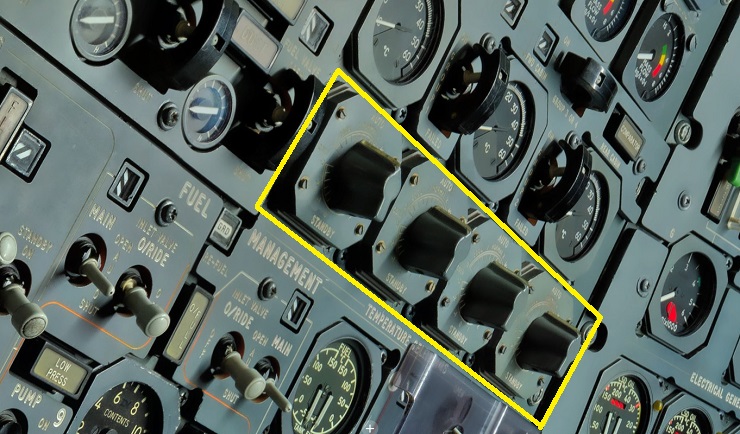

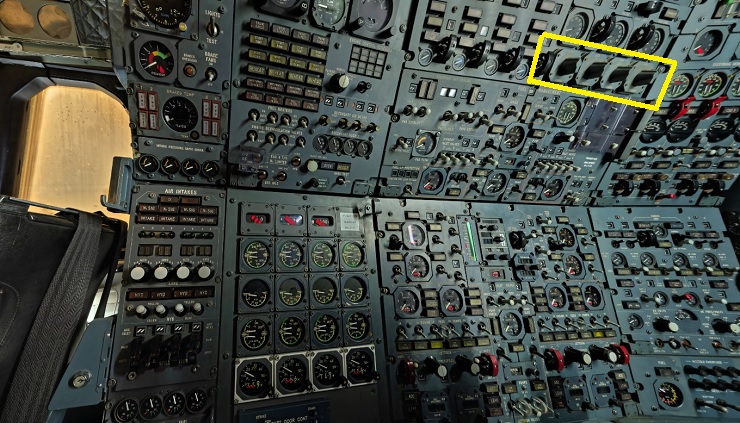

Voici exactement où se trouve ce sélecteur de température rotatif dans le cockpit d'un Concorde.



Cockpit : Sélecteur de température (Temperature selector)



Cockpit : Sélecteur de température (Temperature selector)

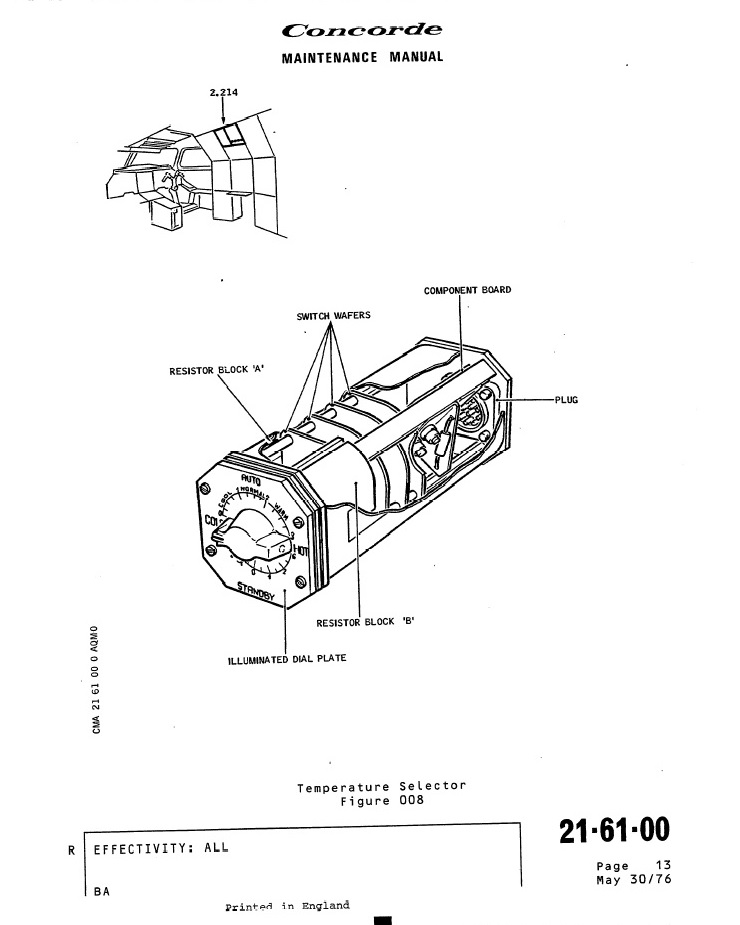

Pour les mordus de technique, vous trouverez un schéma de cette pièce dans le MM 21-61-00 (Figure 008).
