Fuselage : Vanne de décharge (Discharge Valve)

Merci aux nombreux contributeurs pour leurs photos et autorisation d'utilisation, et tout particulièrement à Eric.

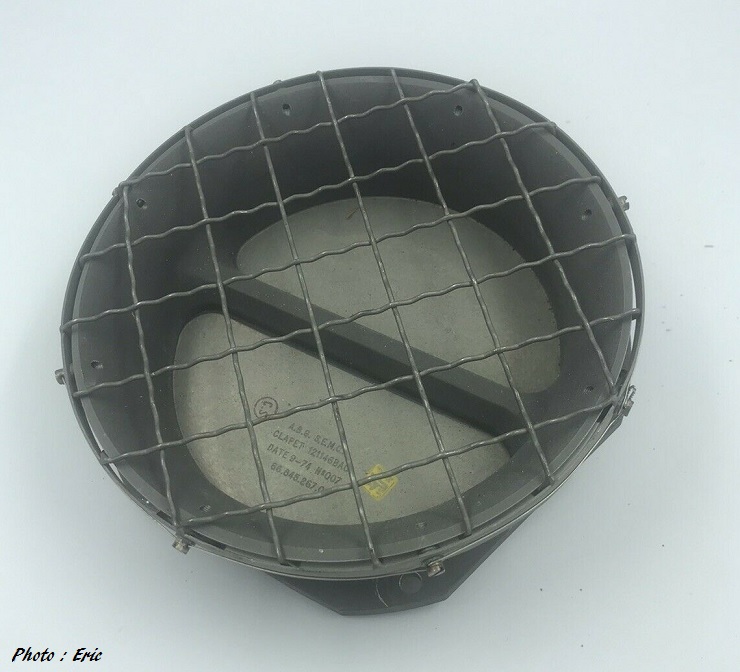

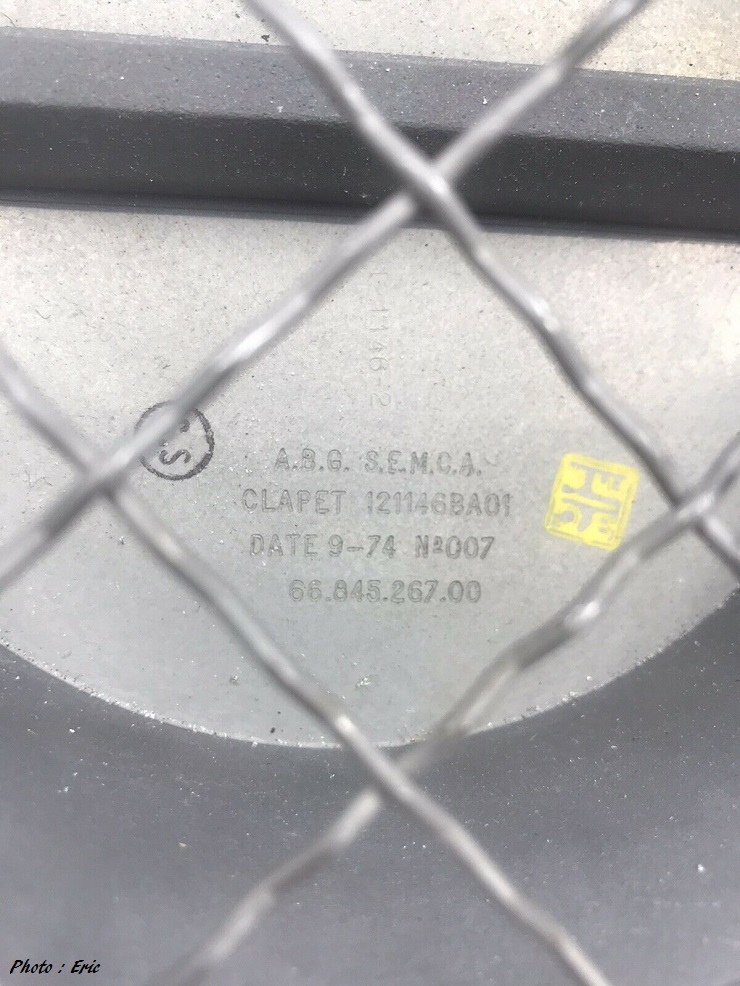

Voici une pièce de sécurité servant au cheminement de l'air, en surpression, dans une section située à proximité du train avant et sous le plancher.

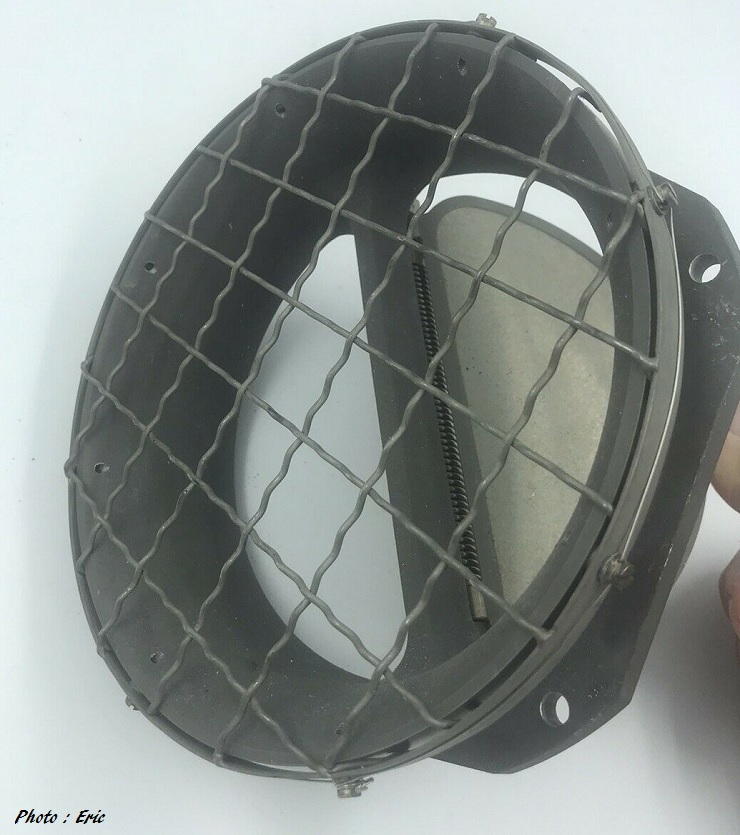

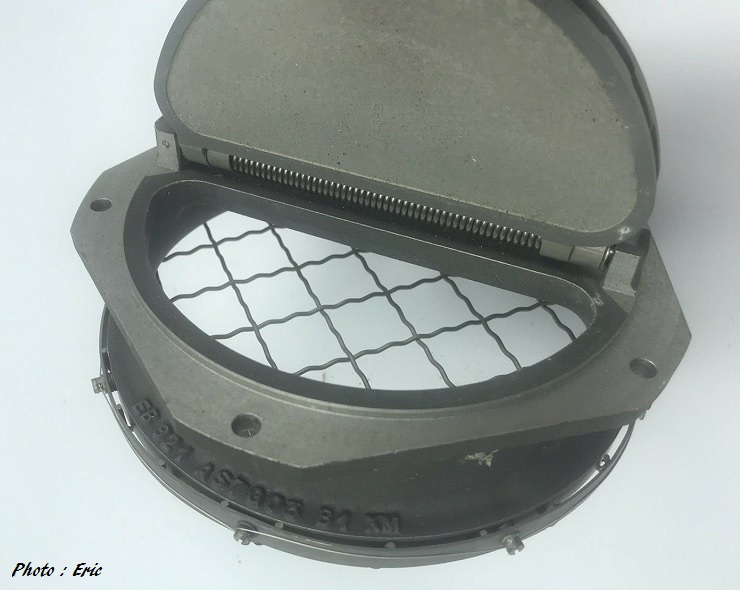

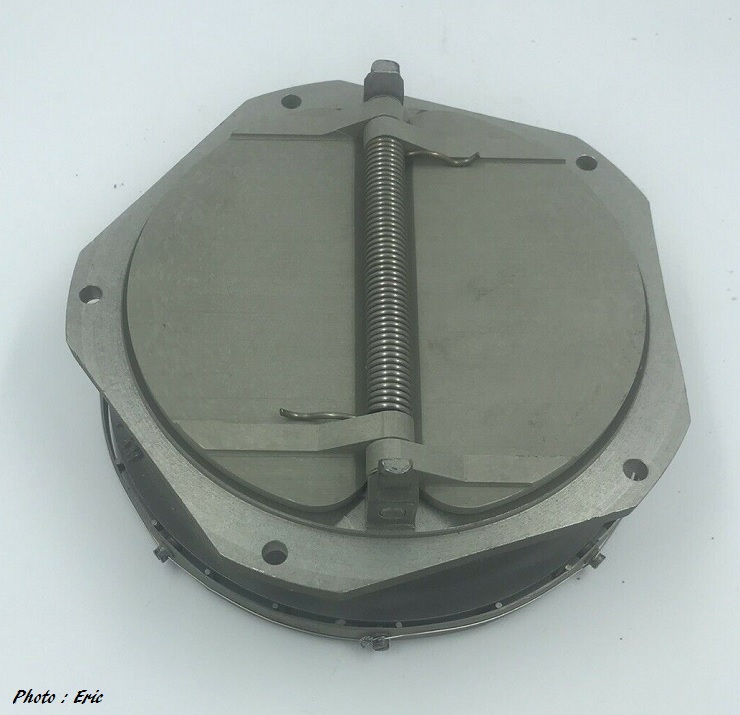

Je ne vais pas détailler tous les différents cas possibles de suppression dans ce compartiment précis, mais si cela se produit les 2 clapets, retenus par un ressort commun, s'ouvrent alors pour laisser s'échapper l'air en surpression vers une écope communiquant vers l'extérieur du fuselage.

Ce système de sécurité est doublé dans ce compartiment et on trouve cette même pièce dans d'autres compartiments du fuselage.



Fuselage : Vanne de décharge (Discharge Valve)



Fuselage : Vanne de décharge (Discharge Valve)



Fuselage : Vanne de décharge (Discharge Valve)



Fuselage : Vanne de décharge (Discharge Valve)



Fuselage : Vanne de décharge (Discharge Valve)

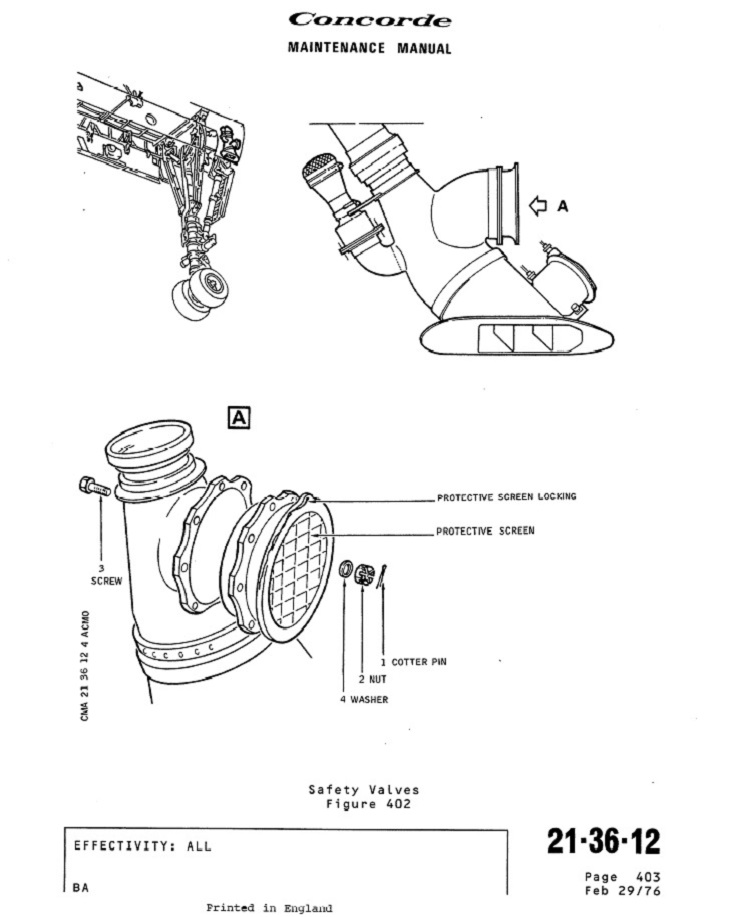

Pour les mordus de technique, vous trouverez un schéma sur cette pièce à suivre dans le MM 21-36-12.

On trouve cette même pièce dans d'autres parties de l'avion, elle porte d'ailleurs toujours la même référence.



Fuselage : Vanne de décharge (Discharge Valve)

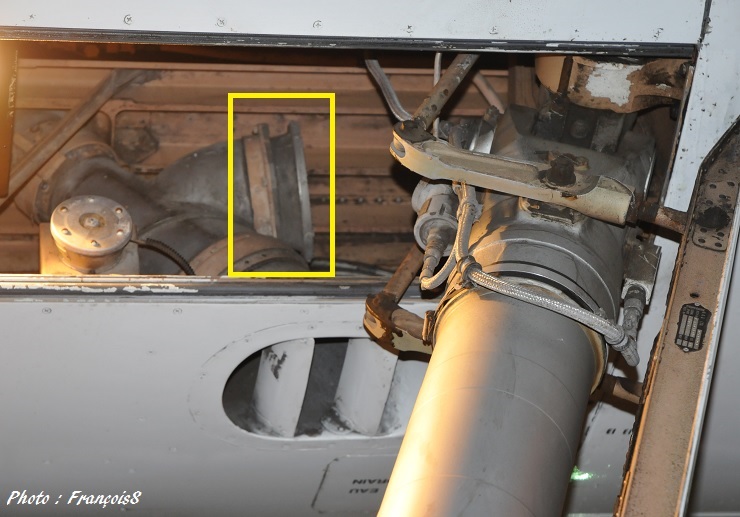

Voici où se trouve positionnée cette pièce dans un fuselage de Concorde, sur mon exemple précis.



Fuselage : Vanne de décharge (Discharge Valve)



François

26/11/2021
